现代工业制造中产品的质量与可靠性是企业生存和发展的基石。随着科技的飞速发展，电子元器件、新能源、精密器件等领域的产品结构日益复杂，对内部缺陷的检测需求也愈发严苛。X射线检测设备凭借其独特的无损检测优势，成为了众多高科技产业的质量守护者。

其利用X射线穿透待测物体，通过接收器将穿透后的X射线图像进行数字化处理，从而清晰地展现物体内部的结构、缺陷、连接状态等信息，而无需对产品造成任何损伤。这种检测方式，极大地提高了检测效率和准确性，广泛应用于电子制造、汽车电子、航空航天、医疗器械等多个前沿领域。

X射线检测设备在各行业的应用实例

一、X-RAY在IGBT检测中的应用

IGBT（绝缘栅双极晶体管）作为电力电子器件的核心，其内部结构复杂，任何微小的缺陷都可能导致器件失效。X射线检测能够穿透IGBT封装，清晰显示内部焊线连接、芯片粘接、焊点空洞等情况，确保其导电性和散热性能的可靠。

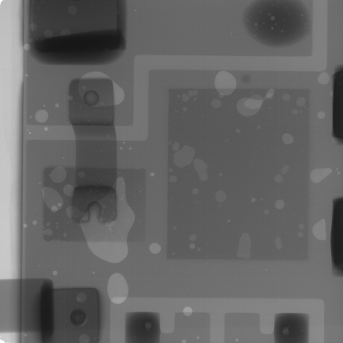

IGBT内部焊点与连接检测

二、PCBA及接插件的X射线透视

PCBA（印刷电路板组件）是电子产品的“神经中枢”，其焊接质量直接决定了产品的性能。X-RAY设备能够对BGA、QFN、CSP等封装的焊点进行无损检测，识别虚焊、短路、气泡、桥接等缺陷。同时，对于各类接插件，X-RAY也能有效检查其内部引脚变形、异物、接触不良等问题，确保连接的可靠性。

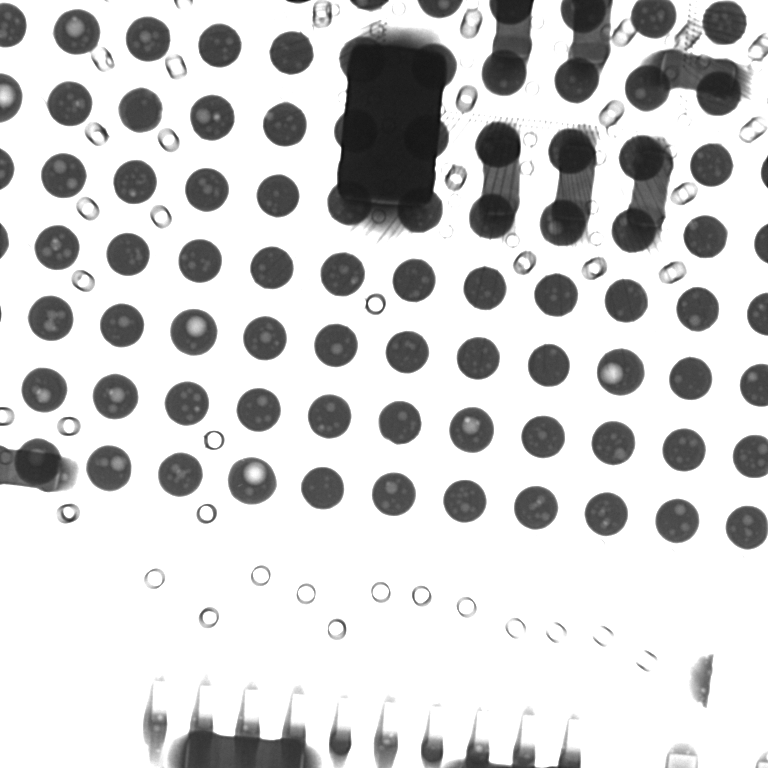

BGA焊点缺陷分析

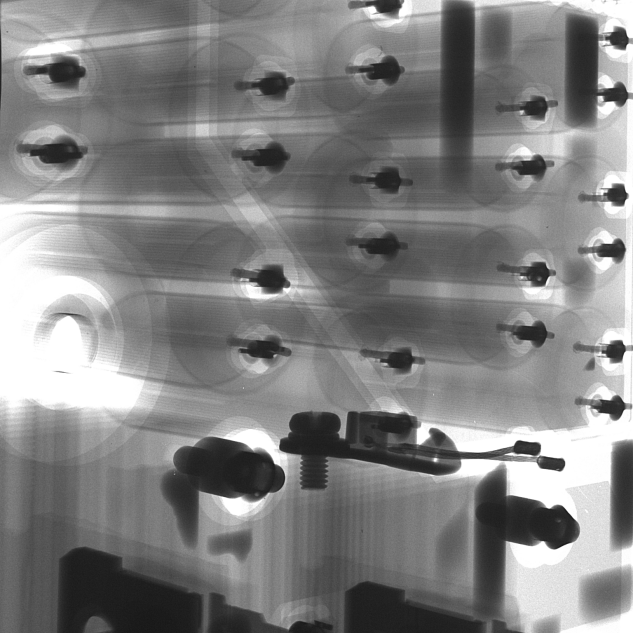

PCBA接插件内部透视

三、半导体封装的微观世界

半导体封装是芯片从晶圆到最终产品的关键环节，其封装质量直接影响芯片的性能和寿命。X射线检测能够穿透封装材料，揭示引线键合的完整性、芯片裂纹、分层以及内部异物等肉眼无法察觉的缺陷，为半导体制造提供精确的质量控制。

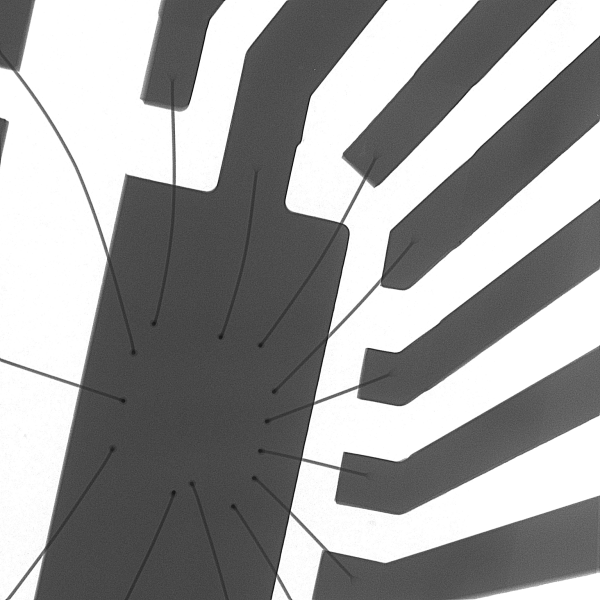

半导体封装内部缺陷检测

四、锂电池的内部透视

锂电池作为新能源产业的核心，其安全性至关重要。X射线检测能够对锂电池的内部结构进行全面透视，检查电芯卷绕对齐度、极片破损、内部短路、隔膜缺陷以及是否存在异物，有效预防潜在的安全隐患，提升电池的可靠性和一致性。

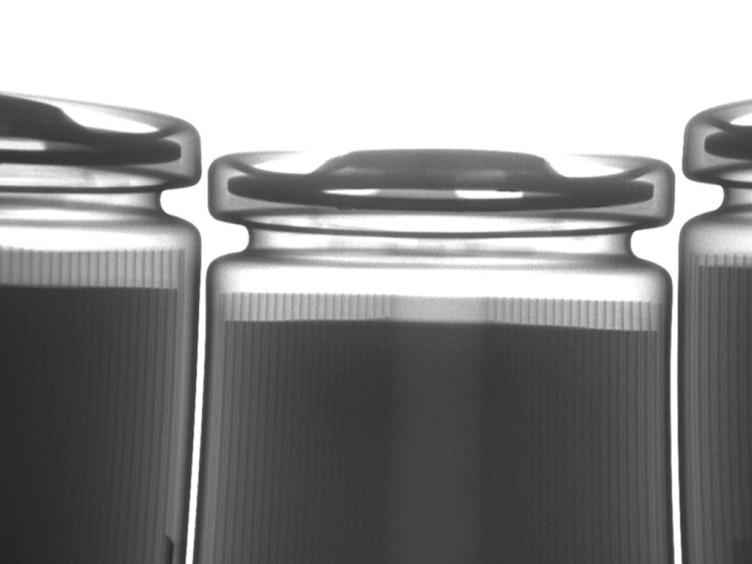

锂电池电芯结构与缺陷检查

五、线材与LED的品质把控

无论是精密电子设备内部的细小线材，还是大功率LED灯珠，其内部连接和封装缺陷都可能影响产品的性能和寿命。X射线检测能清晰展现线材内部断裂、压接不良，以及LED芯片内部焊点、金线、支架等连接情况，确保产品的电气性能和光学性能达到标准。

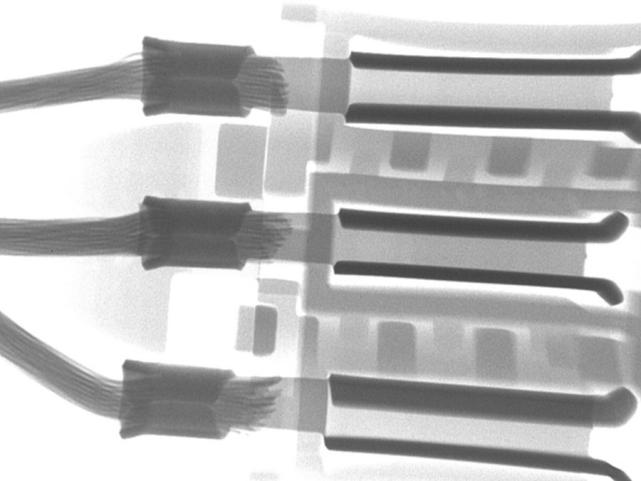

线材内部连接与断裂检测

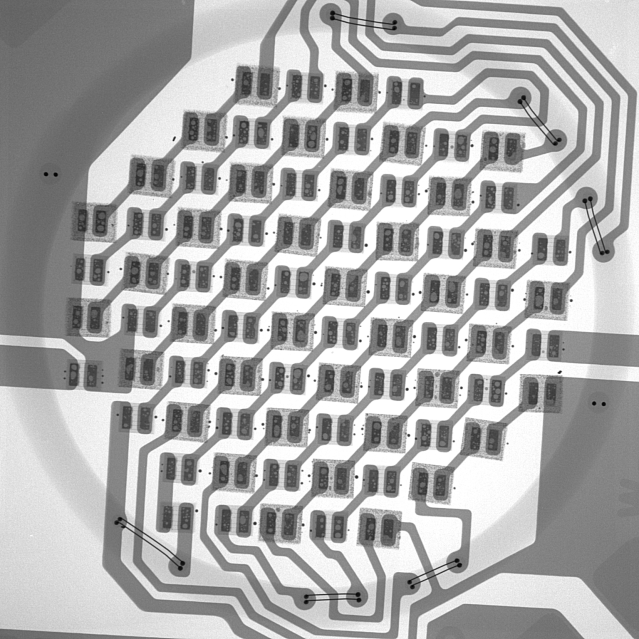

LED芯片与焊点质量检查

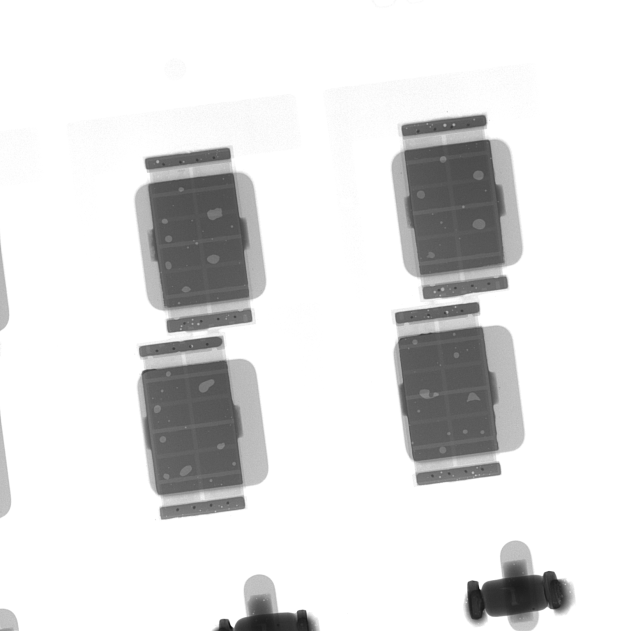

LED车灯组件内部结构检测

六、金刚石与散热管的内部探秘

对于一些特殊材料和结构，如金刚石等硬质材料的内部缺陷检测，以及散热管内部的钎焊质量、液体分布等，X射线检测设备同样展现出独特的优势。它能够穿透这些材料，提供内部结构的清晰图像，帮助工程师进行质量评估和工艺改进。

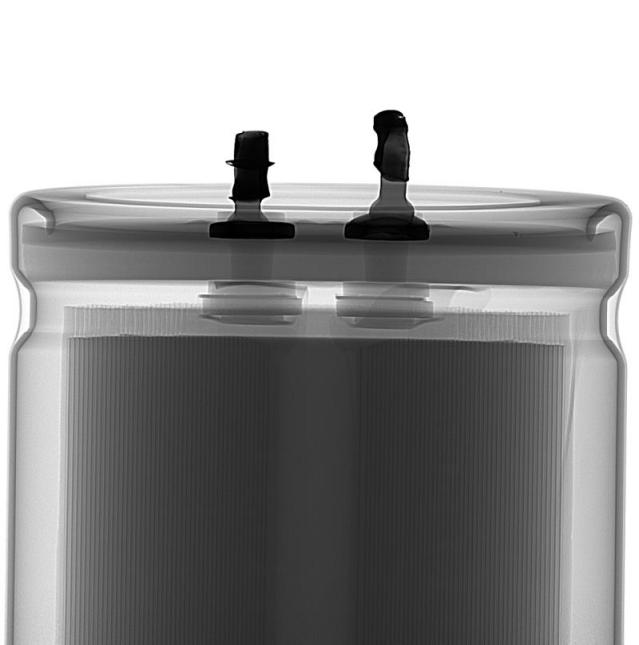

电容器内部结构与缺陷检测

随着智能制造的推进，X射线检测设备正朝着更高分辨率、更智能化、自动化和集成化的方向发展。结合AI图像识别技术，X-RAY系统能够实现更快速、更精准的缺陷自动识别与分类，大幅降低人工检测成本，提升生产线的整体效率。同时，3D X-RAY CT（计算机断层扫描）技术的发展，能够为复杂结构提供三维无损检测，为产品设计优化和失效分析提供更全面的数据支持。

X射线检测设备不仅提升了产品质量和可靠性，更推动了相关产业的技术进步与创新。投用先进的X射线检测设备就是投资企业的未来竞争力，确保在日益激烈的市场竞争中立于不败之地。
