X射线检测已成为锂电池生产过程中不可或缺的环节，保障着各类锂电池在下线交付前的质量安全。此处带您了解X射线检测在锂电池生产中的应用，涵盖其工作原理、应用领域、检测对象以及常见的缺陷类型。

X射线检测技术利用X射线穿透不同材料时衰减程度不同的特性，对锂电池内部结构进行成像。通过分析X射线图像，可以识别电池内部的各种缺陷，例如极片对齐不良、极片数量错误、极片褶皱以及电芯入壳尺寸不良等。这种无损检测方法能够有效地保障锂电池的安全性和可靠性，对于新能源产业的发展至关重要。

X射线机在电池质量检测中的应用

X射线检测技术广泛应用于各类锂电池的生产过程，涵盖以下主要领域：

• 动力电池：X射线检测在动力电池生产中扮演着关键角色，确保电动汽车等应用场景的安全性。
• 储能电池：储能电池对于电网稳定性和可再生能源的利用至关重要，X射线检测可以保障其长期稳定运行。
• 消费电池：从手机到笔记本电脑，消费类电子产品对电池的依赖日益增强，X射线检测确保了这些电池的质量和安全。

X射线检测适用的生产工艺

无论采用何种生产工艺，X射线检测都能有效地检测电池内部缺陷：

• 卷绕电池：X射线可以穿透卷绕结构，清晰地显示电芯内部的缺陷。
• 叠片电池：对于叠片电池，X射线检测同样能够精确地识别极片层数、对齐度等关键参数。

X射线检测可识别的产品缺陷

X射线检测技术可以识别多种锂电池产品缺陷，以下列举一些常见缺陷及其图像表现：

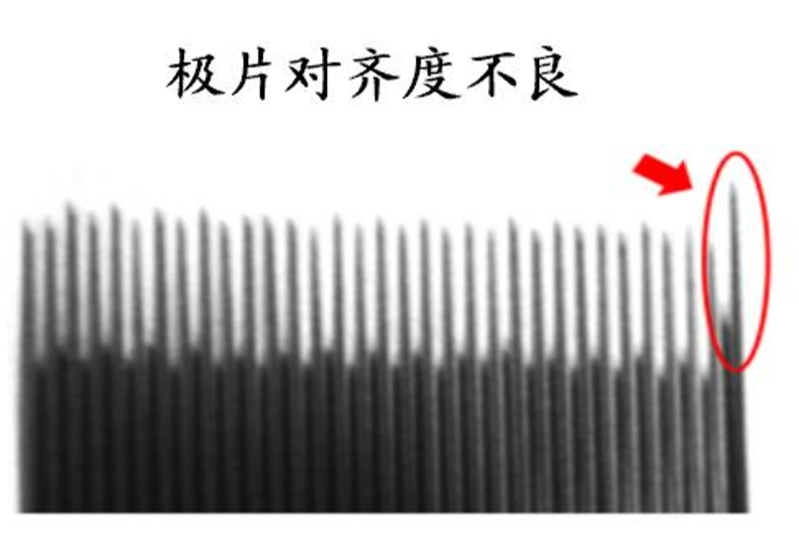

• 极片对齐度不良：电芯负极片包覆正极片的距离不在工艺值要求范围内。图像表现为负极片顶点与正极片顶点之间的距离大于或小于工艺值。

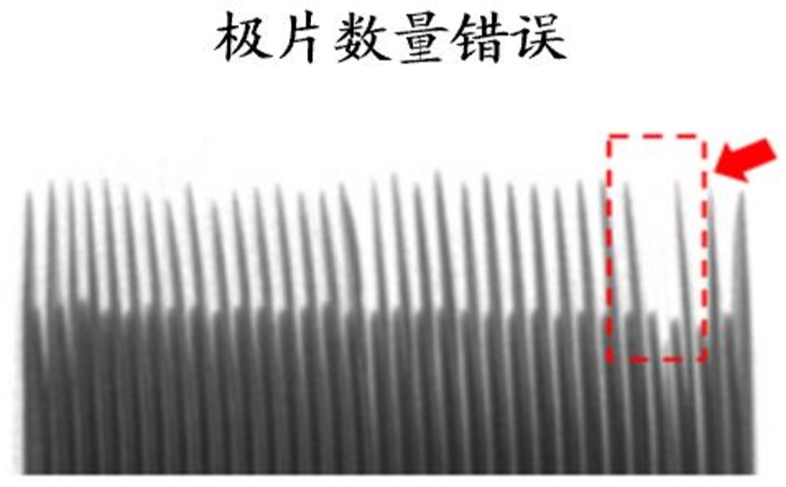

• 极片数量错误：电芯极片层数与工艺值要求不符。图像表现为极片数量多于或少于工艺值。

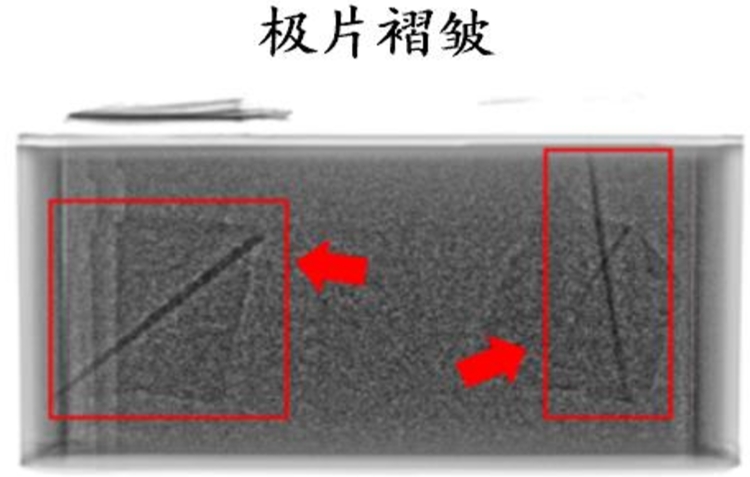

• 极片褶皱：电芯在生产的过程中极片发生了打皱。图像表现为电芯主体中有灰度值不均匀的黑色阴影。

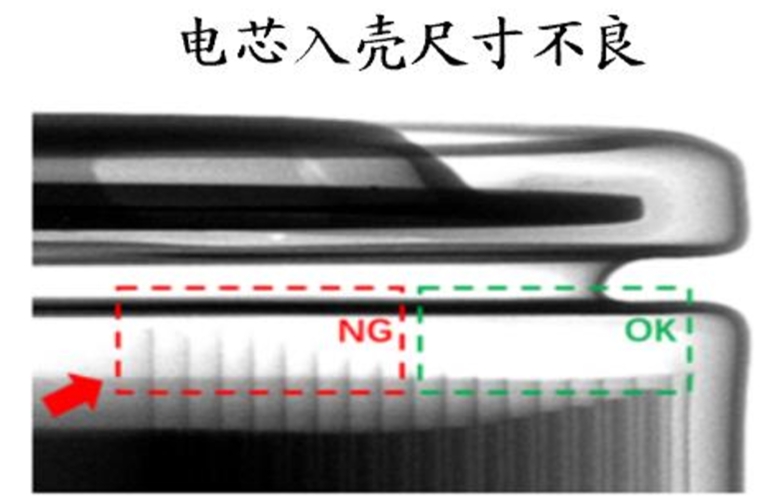

• 电芯入壳尺寸不良：电芯在装入电池外壳时，电芯与外壳之间的结构距离与工艺值要求不符。图像表现为电芯与外壳之间的结构距离不在工艺值范围内。

X射线检测技术在保障锂电池安全性和可靠性方面发挥着至关重要的作用。通过对不同类型锂电池、不同生产工艺的全面检测，X射线技术有效地识别各种潜在缺陷，确保了新能源电池的质量，推动了新能源产业的健康发展。随着技术的不断进步，X射线检测技术将在锂电池生产领域发挥越来越重要的作用。
