X-Ray检测设备定制版 HF-P100

性能特点：

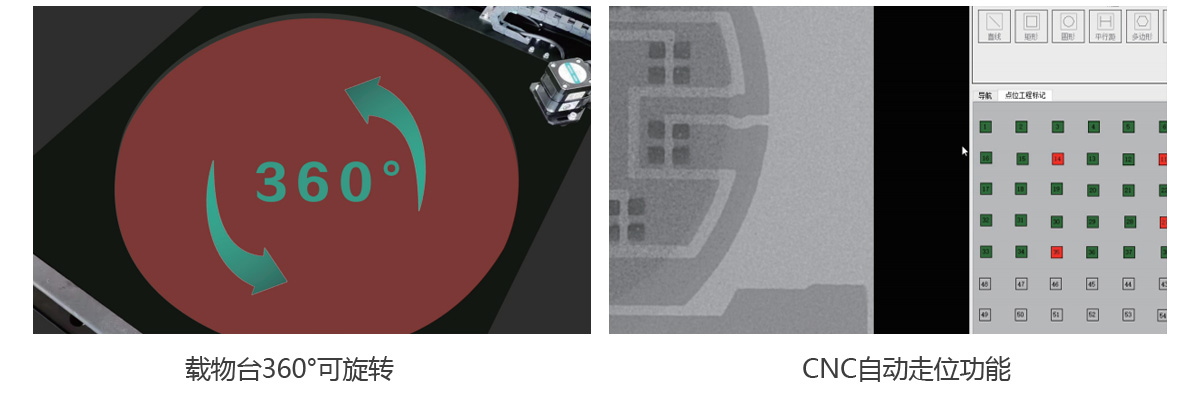

● 可选配搭载多角度旋转功能

● 1200mm*600mm载物台

● 可CNC编辑检测程序实现大批量自动化检测，自动判断NG或OK

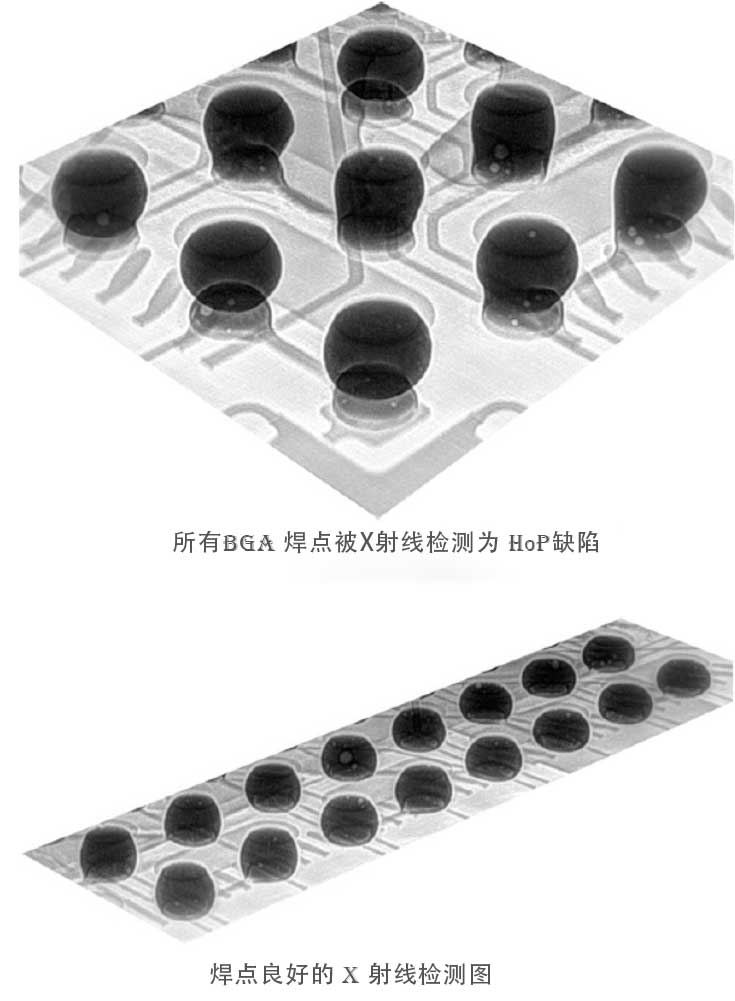

BGA焊点HoP检测图

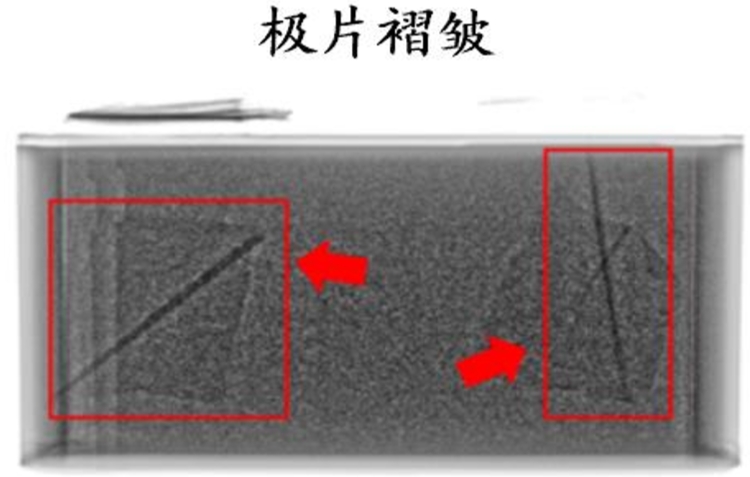

电池电芯极片褶皱X射线检测影像图

X射线图像下的THT焊点评估

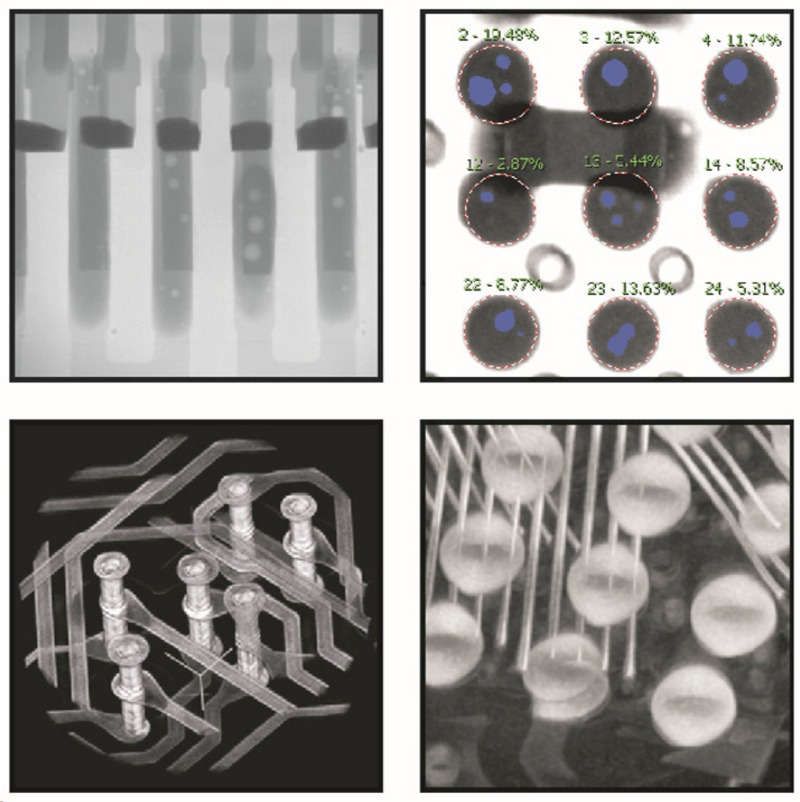

PCB-SMD-X射线检测

X射线高压碳化硅二极管的EOS损伤区域检测图

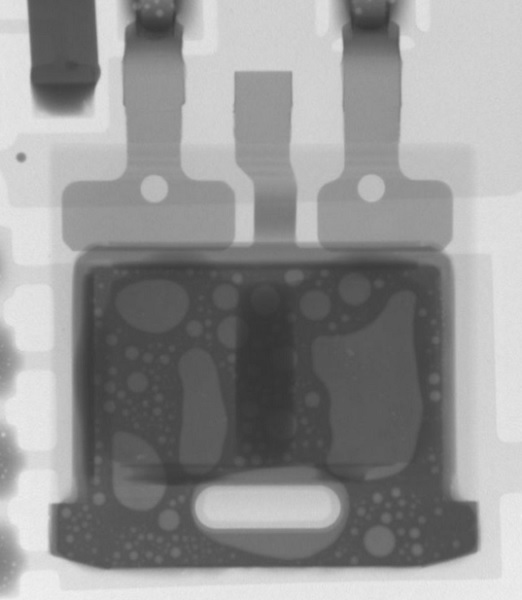

功率晶体管-(DPAK)-中的空洞

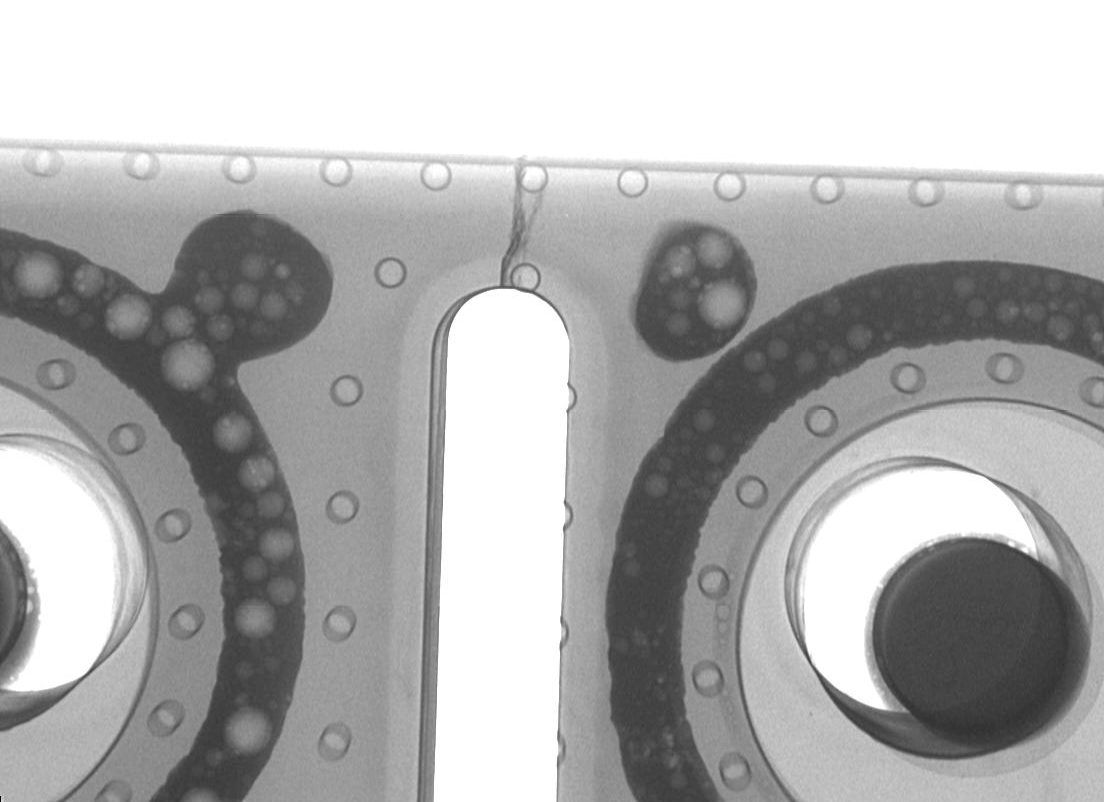

陶瓷滤波器-裂纹图像

MEMS传感器X射线检测

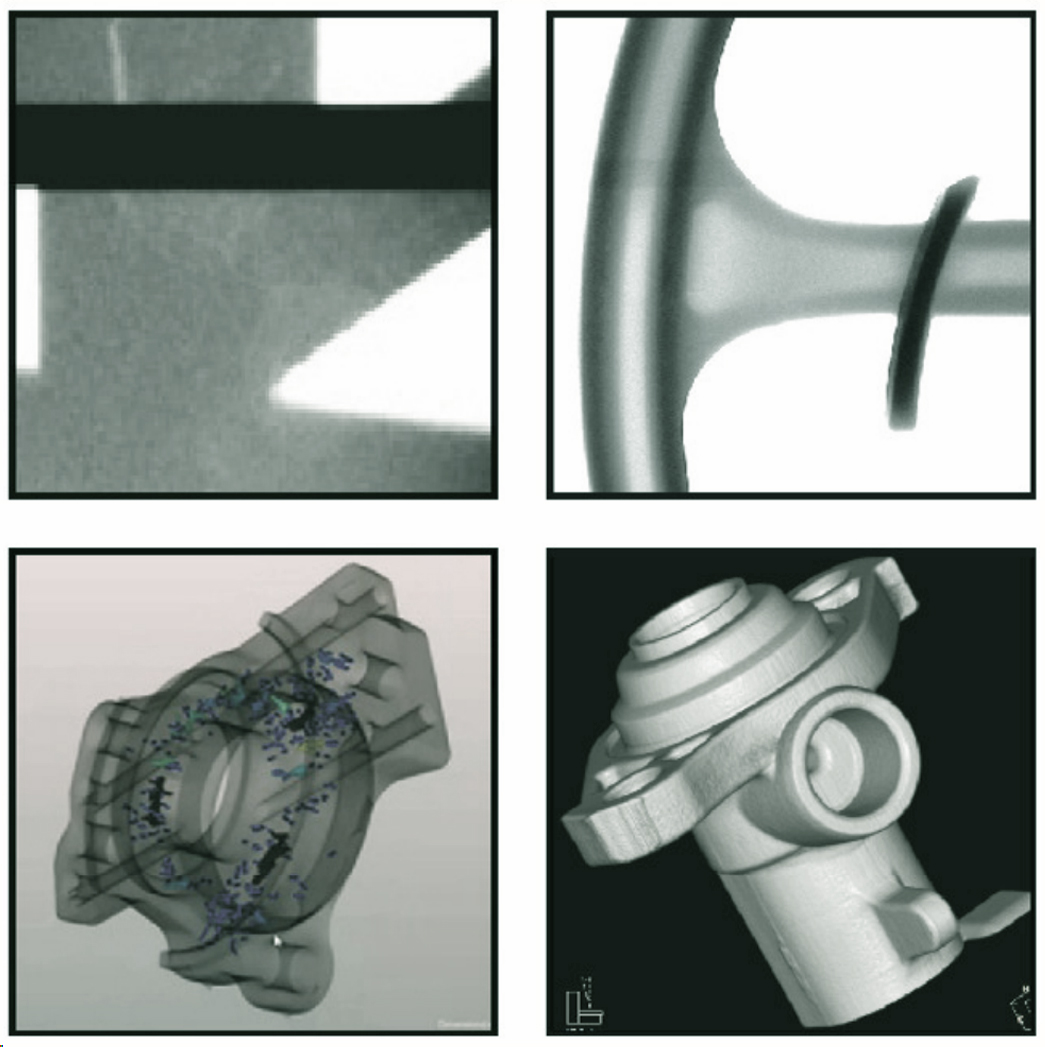

铸件

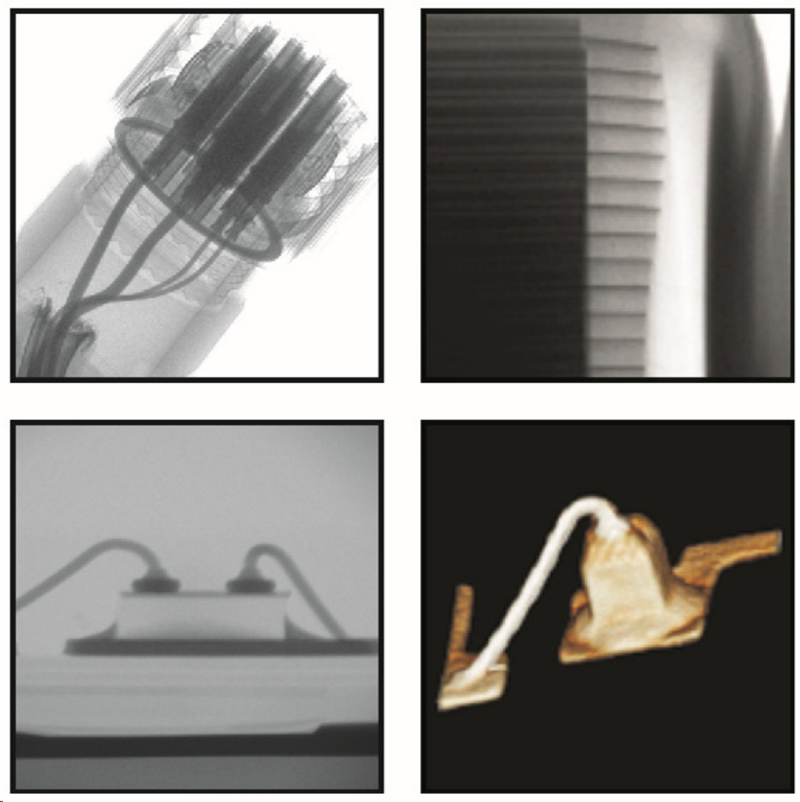

电子-汽车零部件

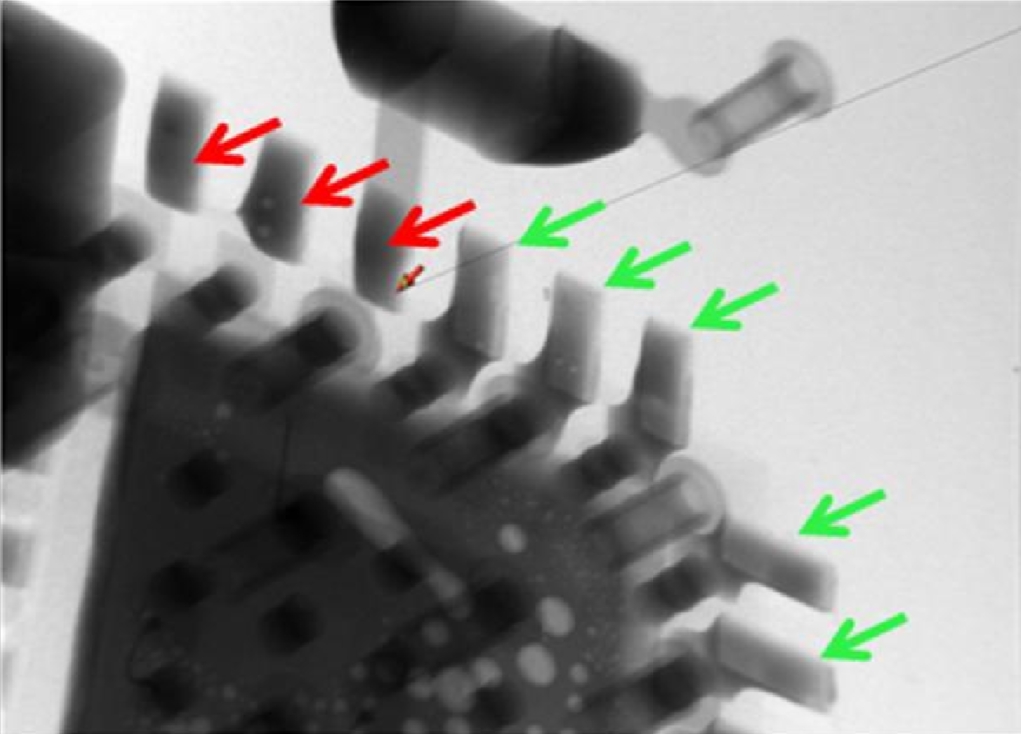

有缺陷的QFN器件的倾斜2D X射线检测图

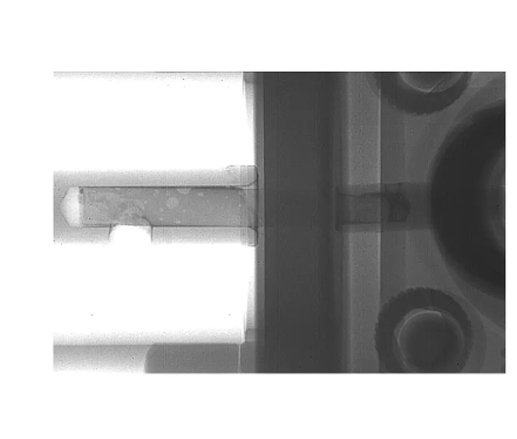

射频组件和系统检测

▋ 企业简介

● X射线源采用进口封闭式X光管

● 新一代高清数字平板探测器，淘汰了影像增强器

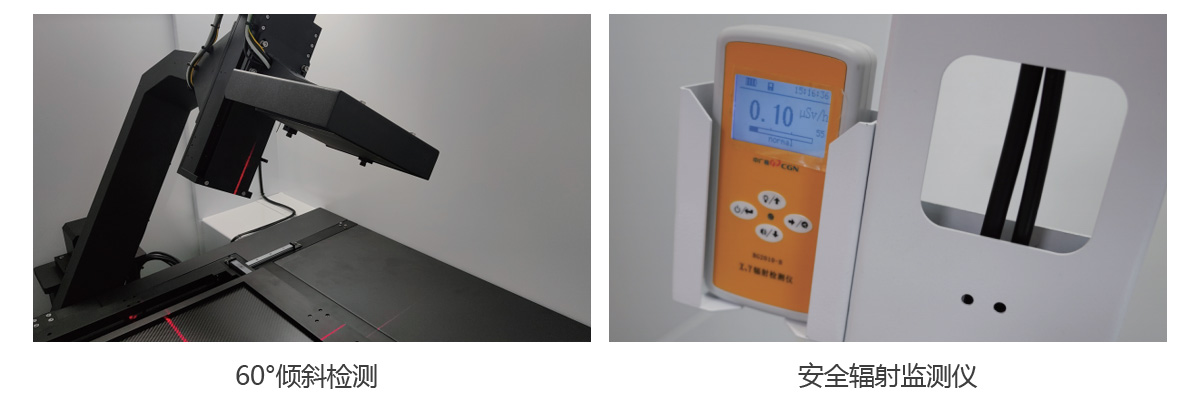

● 可选配搭载多角度旋转功能

● 1200mm*600mm载物台

● 可CNC编辑检测程序实现大批量自动化检测，自动判断NG或OK

● 操作简单，迅速找到目标缺陷，两小时培训上手

X射线源	光管品牌	进口光管
	光管类型	封闭式反射靶微焦点X射线源
	光管电压	90KV
	光管电流	10-200uA
平板探测器	探测器类型	高分辨率数字平板探测器（FPD）
平板探测器	分辨率	85μm/49.5μm
载物台	平台尺寸	1200mm*600mm
载物台	最大负荷	10kg
机箱	内层铅板	5毫米加厚铅版
	尺寸	1660mm(L) * 1580mm(W) * 1650mm(H)
	重量	约1500kg
其他参数	电源	110V/220/通用 10A
	温度和湿度	22±3℃ 50%RH±10%RH
	整机功率	1600W
安全规范	射线剂量	采用钢-铅-钢防护结构，前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置，所测试射线剂量当量率≤1μSV/H 符合标准
	铅玻璃观察窗	透明铅玻璃，可以观察被测物体。
	安全互锁	用于设备维护保养的开门位置均设置２个高灵敏度限位开关，门一旦开启射线源自动保护，射线无法开启
	电磁安全门开关	观察窗设有电磁开关，X光管处于工作状态时，观察窗不能开启
	急停按钮	位于操作位旁，按下立刻断电。
	可视窗口	具有可视透明窗口，便于在设备运行过程中可以直接从窗口观察到样品情况
	X光管保护	关闭X光后，才可以离开软件进行其他操作。
