新能源FPC镍片X-ray在线检测
新能源FPC镍片X-ray在线检测
性能特点:
新能源FPC镍片X-ray在线检测设备采用大尺寸2500mm(长)×1500mm(宽)×1700mm(高)的设计,传送导轨宽度采用可调式,满足多种产品线并且可对接打标接驳台对接上料线与下料线作业 ,自主完成扫码打标;根据客户需要可对接MES系统。
  ▋ 作业流程

  ▋ 企业简介

电池镍片检测设备供应商骅飞公司电池镍片检测设备供应商骅飞公司展厅与车间
  ▋ 设备优势

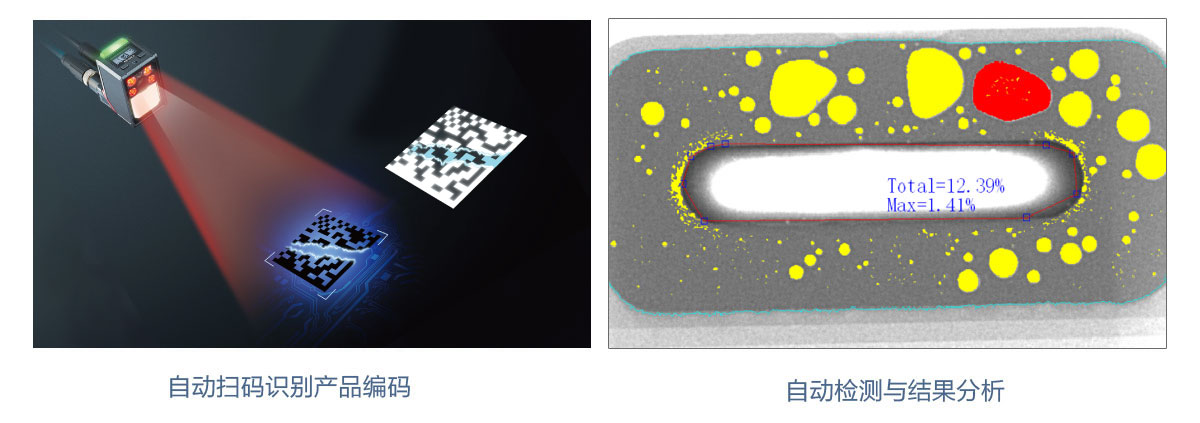

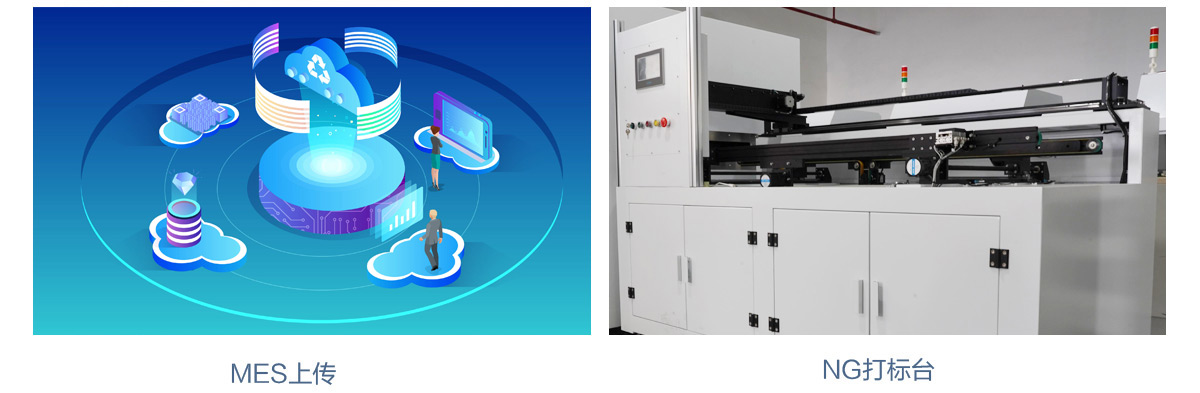

电池镍片检测设备MES上传-NG打标台功能电池镍片检测设备自动扫码识别产品编码-自动检测与结果分析

  ▋ 产品特点

● X射线源采用进口封闭式X光管,寿命长,免维护

● 新一代高清数字平板探测器,淘汰了影像增强器

大尺寸2500mm(长)×1500mm(宽)×1700mm(高) ,可对接打标接驳台

● 自动导航窗口,想看哪里点哪里

● 配置上料线与下料线作业 ,自动扫码打标,可对接MES系统;

● 可调节传送导轨宽度,适用多种产品线

● 操作简单,迅速找到目标缺陷,两小时培训上手

  ▋ 硬件参数

X射线源

光管品牌

进口光管

光管类型

封闭式射线源

光管电压

90kV

光管电流

200uA

平板探测器

探测器类型

高分辨率数字平板探测器(FPD)

分辨率

85μm/49.5μm

机箱

内层铅板

5毫米加厚铅版

尺寸

2500mm(L)×1500mm(W)×1700mm(H);可配置打标接驳台1800mm(长)×1500mm(宽)×1500mm(高)

重量

约4500kg

其他参数

电源

110V/220/通用 10A

温度和湿度

22±3℃ 50%RH±10%RH

整机功率

6500W

安全规范

射线剂量

采用钢-铅-钢防护结构,前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H 符合标准

铅玻璃观察窗

透明铅玻璃,可以观察被测物体。

安全互锁

用于设备维护保养的开门位置均设置2个高灵敏度限位开关,门一旦开启射线源自动保护,射线无法开启

电磁安全门开关

观察窗设有电磁开关,X光管处于工作状态时,观察窗不能开启

急停按钮

位于操作位旁,按下立刻断电。

可视窗口

具有可视透明窗口,便于在设备运行过程中可以直接从窗口观察到样品情况

X光管保护

关闭X光后,才可以离开软件进行其他操作。

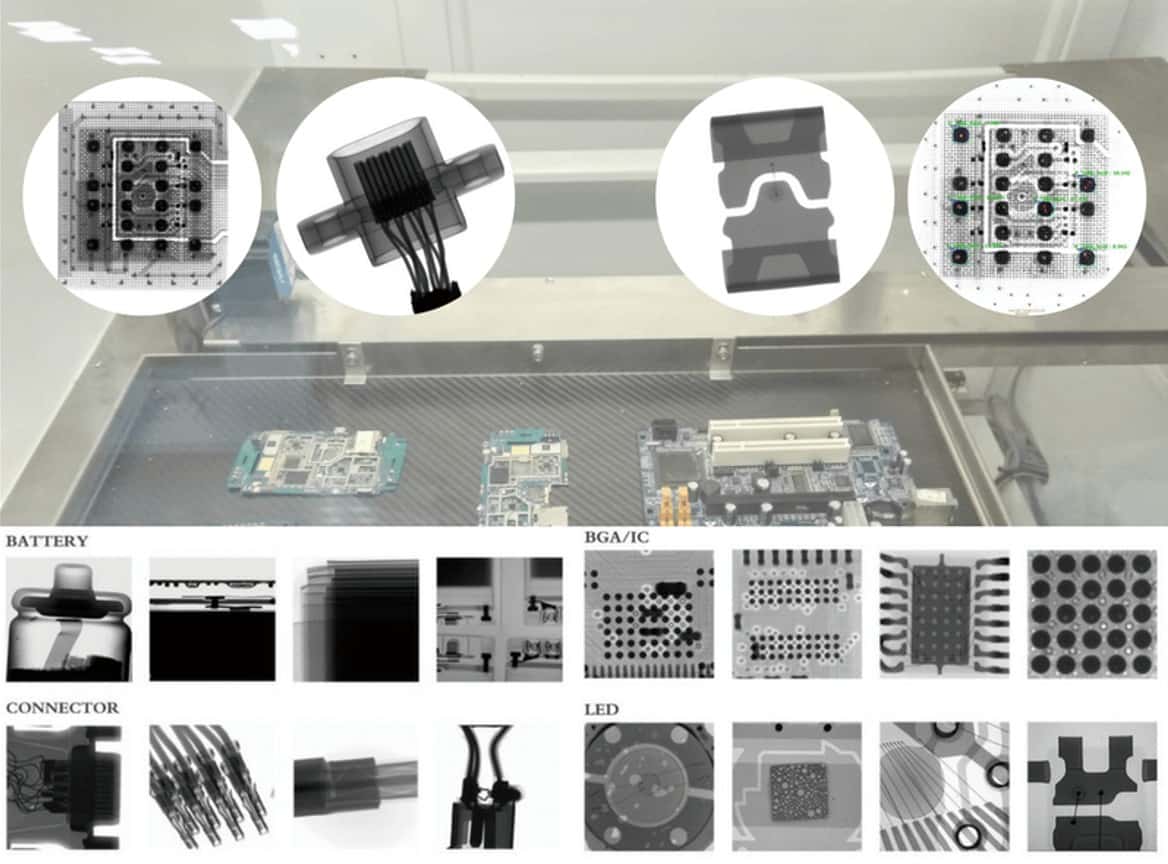

  ▋ 应用举例

FPC在线无损检查

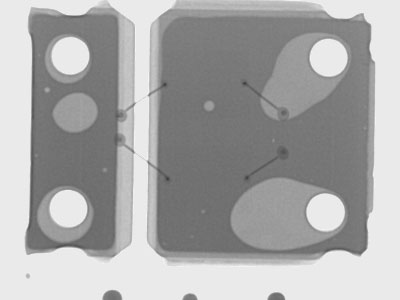

X射线LED元器件检查

X射线金刚石内部分析

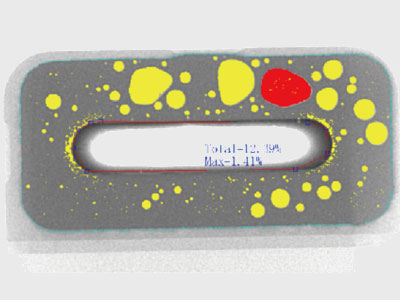

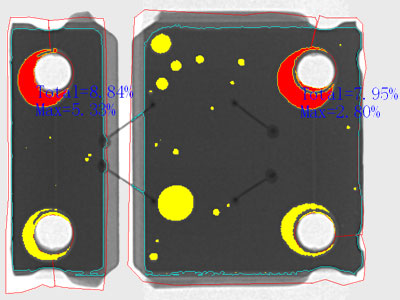

X射线在线自动检测结果图解

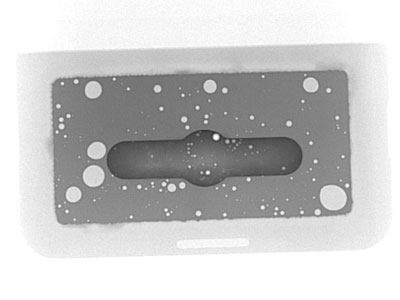

X射线镍片无损分析

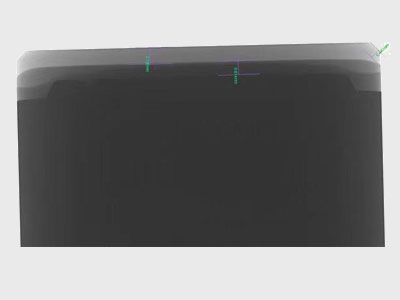

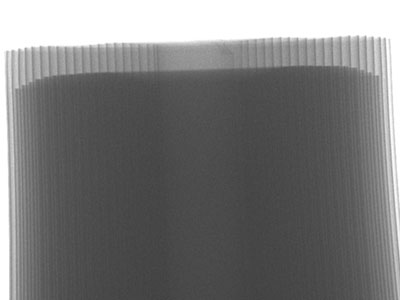

锂电池X射线无损检测
