在光通讯与精密电子制造领域,产品的微型化与高集成度既是趋势也是挑战。对于光收发模块(Optical Transceivers)及自动化工业连接器而言,其内部复杂的电路结构、BGA封装焊点以及微细的引线键合(Wire Bonding),往往隐藏着传统光学外观检测无法触及的质量隐患。
苏州松翔电通科技有限公司通过引进高性能X射线机检测系统,成功突破了封装内部“视线盲区”的检测瓶颈,为高品质电子组件的生产提供了强有力的无损探伤技术支持。
苏州松翔电通科技有限公司作为品翔集团旗下重要成员,自2013年成立以来,始终深耕于光通讯收发模块零件、自动化工业连接器及汽车传感零部件等高端领域。
秉持“群策群力、追求卓越”的理念,公司不仅通过了ISO9001、ISO14001、IATF16949等多项国际权威认证,更先后荣获“江苏省高新技术企业”及“苏州市工程技术研发中心”称号。在追求极致品质的道路上,松翔电通始终保持着对先进生产工艺与检测技术的敏锐嗅觉。

随着5G通讯与工业4.0的发展,光模块内部PCB层数增加,芯片封装更密集。传统的破坏性切片测试成本高且效率低,无法满足大规模生产的品控需求。X射线技术通过穿透性成像,解决了以下核心难题:

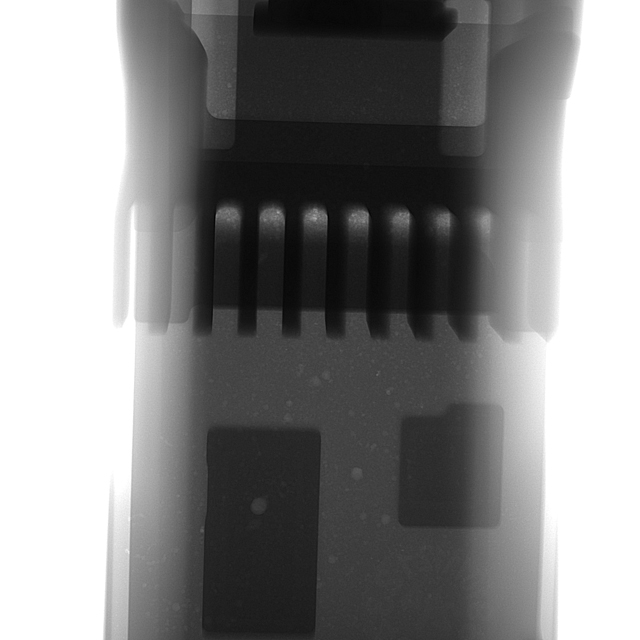

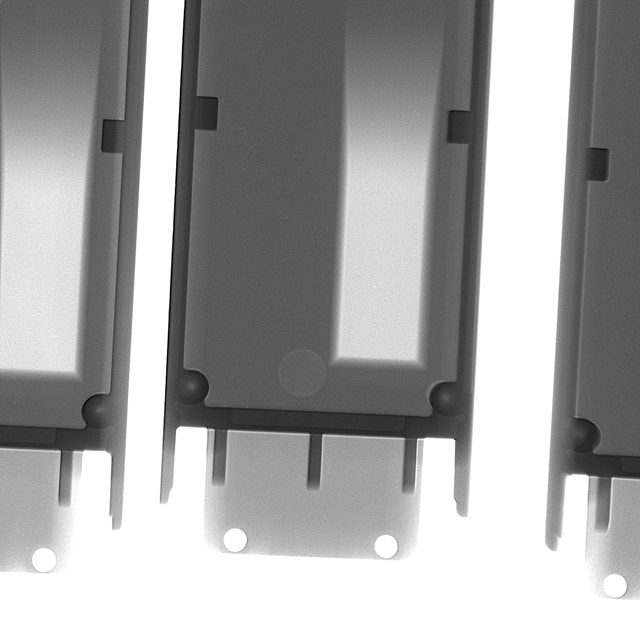

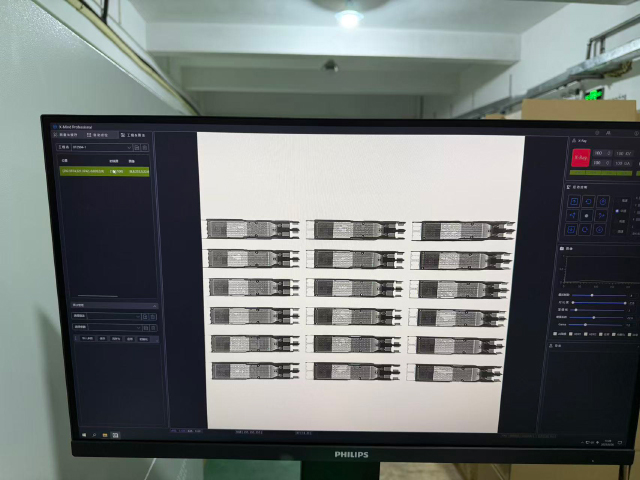

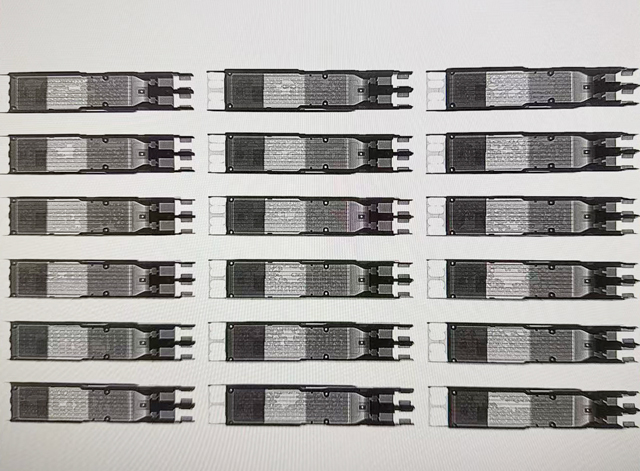

通过高分辨率X射线机检测设备,我们能够清晰捕捉到电子组件内部的每一个细节。以下为典型的检测应用场景示意:
