什么是AXI,X射线自动检测设备适用范围与优势有哪些?
文章来源:骅飞科技XRAY 发布时间: 2024-10-04

1.什么是AXI?

AXI是X射线自动检测设备的缩写,是PCB组装中最常用的缺陷检测方法之一。AXI不仅可以检测组件下方的焊点,还能揭示许多光学检测设备无法检测到的焊点缺陷。

2.AXI如何工作?

为了有效检测PCB组装的质量,AXI需要满足三个条件:

  • 首先,X射线是必需的:与自动光学检测(AOI)不同,X射线自动检测设备(AXI)使用X射线作为光源,而不是可见光,并利用其穿透能力。
  • 其次,不同密度或厚度的PCB:X射线的穿透能力意味着,当X射线束通过PCB时,不同的材料会根据其密度、原子序数和厚度吸收不同数量的X射线。通常,由较重元素制成的材料吸收更多的X射线,图像较容易成像,比如焊膏,而由较轻元素制成的材料对X射线更透明。
  • 第三,成像:穿透材料后的剩余X射线必须经过“接收”和“成像”的过程,形成人眼可以理解的对比度X射线图像。

物理上,AXI由以下三个元素组成:

  • X射线管:产生X射线;
  • 载物台:随检测板移动;
  • X射线探测器:接收通过检测板的X射线并将其转换为图像。

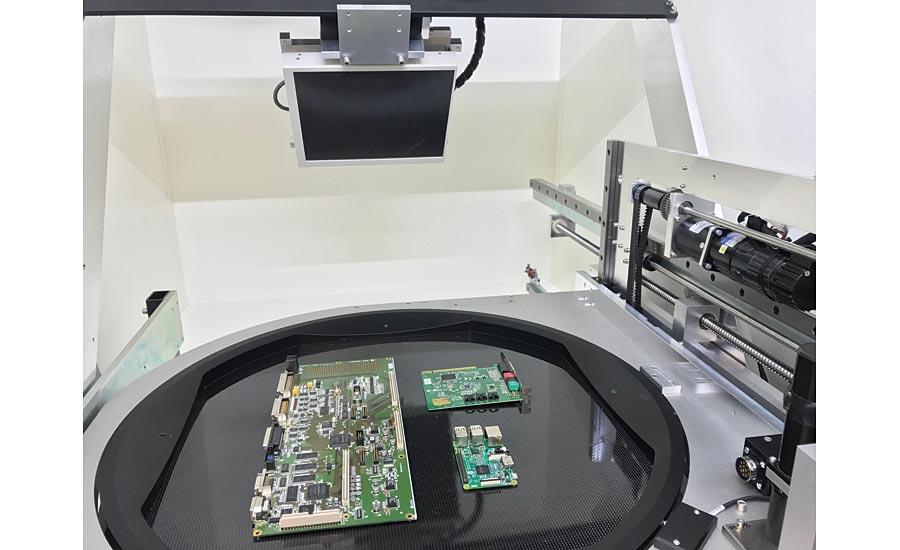

X-ray设备内部
因此,AXI可以根据预设的自动检测程序有效地检查电路板

现在我们对AXI有了基本的了解,但它的用途是什么呢?

3.X射线自动检测设备适用范围与优势

适用范围

一般来说,AXI用于检测封装如BGA、CSP、QFN和倒装芯片等集成电路(焊点隐藏)

设备优势

  • 通过AXI,PCB组装供应商可以无损地检测PCBA的内部质量:
  • X射线自动检测设备定位BGA、CSP、QFN和倒装芯片上的短路;
  • 检测焊点中的空洞(BGA、CSP、QFN、QFP和倒装芯片);
  • 确定组件的位移;
  • 检查半导体(线键、芯片对准);
  • 检查焊点。

X射线视图下有缺陷的QFN器件-红色箭头所指位置

因此,需求方有了它可以:

  1. 在早期阶段(如原型)进行深入检查,以避免产生代价过高的生产错误;
  2. 降低退货风险;
  3. 减少潜在召回的数量。

4.AXI工作流程简述(离线)

  1. 初始化AXI设备;
  2. 将电路板放入载物台;
  3. 开始检测;
  4. 自动BGA检测;
  5. 完成检测并取出电路板。

X射线检测设备制造商骅飞科技可为您的样品提供免费检测服务
