如何选择适合工件检测的工业CT机:精度、效率与安全性解析
文章来源:骅飞科技XRAY 发布时间: 2024-09-28

随着工业检测技术的发展,工业CT机(X-ray智能检测机)作为高精度、高效率的无损检测工具,在各类工件检测中扮演着越来越重要的角色。对于需要检测工件的企业,如何选择一台既满足需求,又兼顾效率和安全性的工业CT设备,是选择过程中关心的问题之一。本文将从设备组成、检测能力、安全性及应用场景四个方面,深入探讨工件检测工业CT机的关键点,希望可以为您提供参考价值。

一、工业CT机的组成与工作原理

工业CT机设备为自屏蔽式设计的单独立柜式设备,内部主要由球管组件、四轴载物组件、增强器、计算机分析扫描组件、散热组件等部分构成。外部结构包括自屏蔽体、线缆、计算机显示组件、警示灯及急停按钮等。其核心工作原理是通过X射线的穿透能力,利用不同材料的衰减差异,生成三维图像,以便对工件的内部结构进行无损检测。

1. 球管组件:这是工业CT机的核心,提供用于扫描成像的能量线束。X射线通过工件时会发生不同程度的衰减,计算机系统根据这些衰减数据进行图像重建,生成工件内部结构的三维图像。值得注意的是球管组件的使用寿命及其产生的X射线能量是否足以穿透复杂结构的工件。

2. 四轴载物组件:该组件允许工件在检测过程中进行旋转和平移,实现全方位的扫描。对客户来说,这意味着设备是否能够灵活地检测各种形状和尺寸的工件,以及其扫描的精度和效率。

3. 计算机系统与图像处理:通过强大的计算机分析系统,工业CT机能够对复杂的扫描数据进行处理并重建高分辨率的图像。图像分辨率是否足够高,是否能精确地展示工件的内部缺陷是许多需求方所关注的点。

二、工业CT机的工件检测能力评价:精度与效率

工业CT机最核心的价值在于其无损检测的精度和效率。不同工件在制造过程中可能存在不同的缺陷,如气孔、裂纹或材料密度不均等,而这些缺陷往往是传统检测方法难以捕捉的。

精度与分辨率:现代工业CT机的分辨率可以达到微米级别,这对于那些对检测要求极高的行业(如电子元件、航空航天、汽车制造等)至关重要。这关系到设备能否检测到工件中的微小缺陷,以及在大批量生产中,是否能够保持高精度的检测结果。

检测速度:在满足高精度检测的前提下,效率也是选择设备时的重要考量因素之一。工业CT机的检测速度决定了生产线的检测能力,尤其是在大批量工件的生产环境中,检测效率直接影响到生产进度。

三、安全性设计:使用安全与环保问题

工业CT机因其使用X射线进行检测,因此设备的安全性和环保性问题成为潜在客户重点关心的方面之一。

1. 自屏蔽设计:工业CT机采用自屏蔽体设计,确保X射线不会泄漏到设备外部。这对于需要频繁操作设备的工人来说,能有效避免受到X射线的辐射伤害。

2. 操作安全性:设备配备有屏蔽门、警示灯、急停按钮等安全措施,以应对设备操作中的意外情况。这些设计是否符合相关国家安全标准,并在实际操作中能否提供足够的安全保障值得多沟通。

3. 环保合规:环保法规值得重视,尤其是在涉及到有害辐射的设备时,必须经过严格的检测和审批。相关的环保报告是否通过了有关部门的认证,并符合其生产环境的规定是需要多加留意的。

四、工业CT机的应用场景及适用行业

不同的行业对工业CT机的要求也有所不同,这也决定了潜在客户在选择设备时的重点考量因素。

1. 电子制造业:如IC、BGA等高密度元件的检测,要求工业CT机具备极高的分辨率和对复杂结构的穿透能力,以确保能检测到元件内部的潜在缺陷。

2. 汽车制造业:对发动机部件、铸件及其他高精度机械零件的检测要求设备具有大尺寸检测能力,并能在不损伤工件的前提下,进行快速、准确的无损检测

3. 航空航天业:该行业对材料和零件的质量要求极高,通常需要进行内部结构的全面检测,以确保零件在高压、高速的使用环境中安全可靠。工业CT机提供的三维检测能力能够满足这一要求。

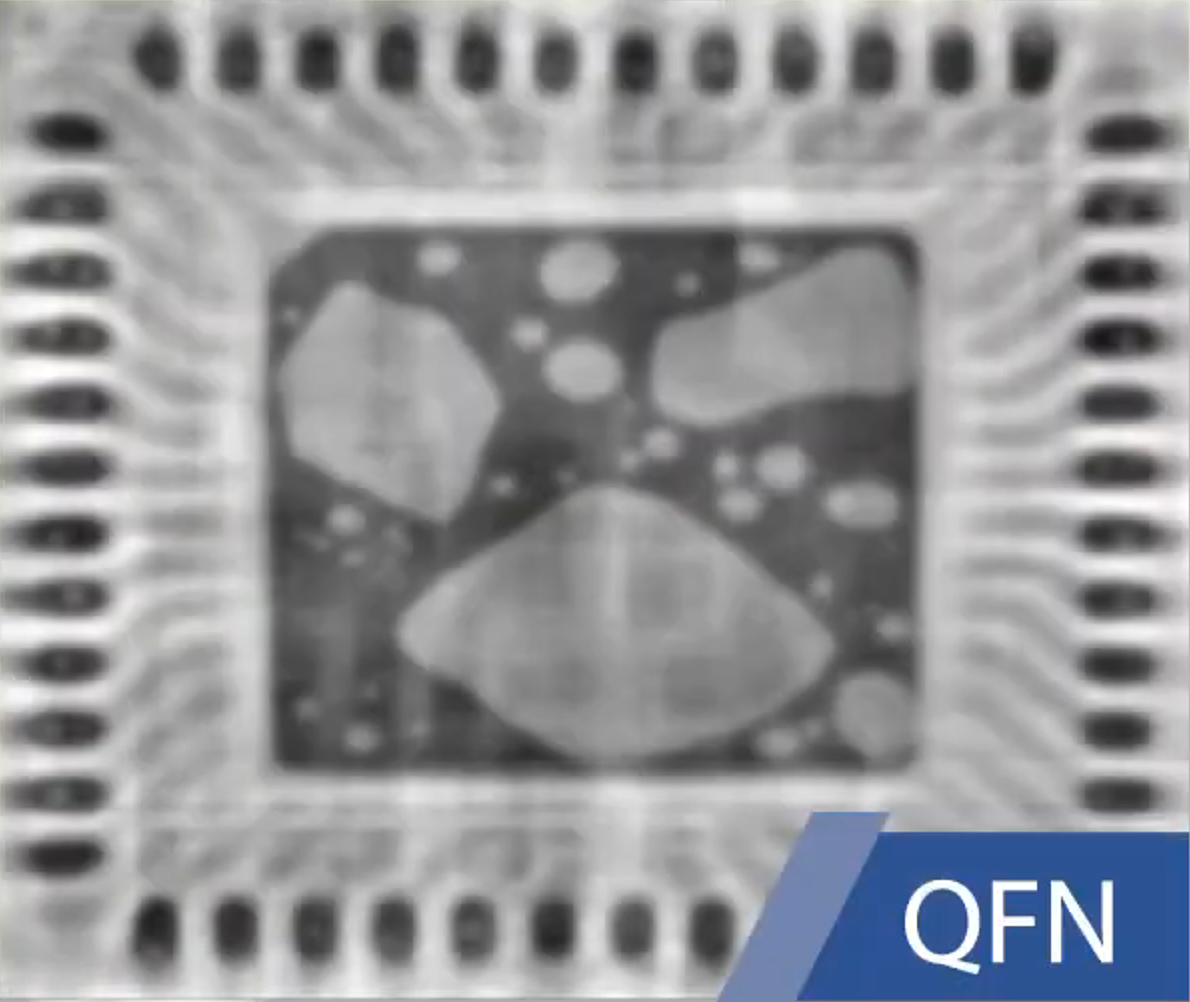

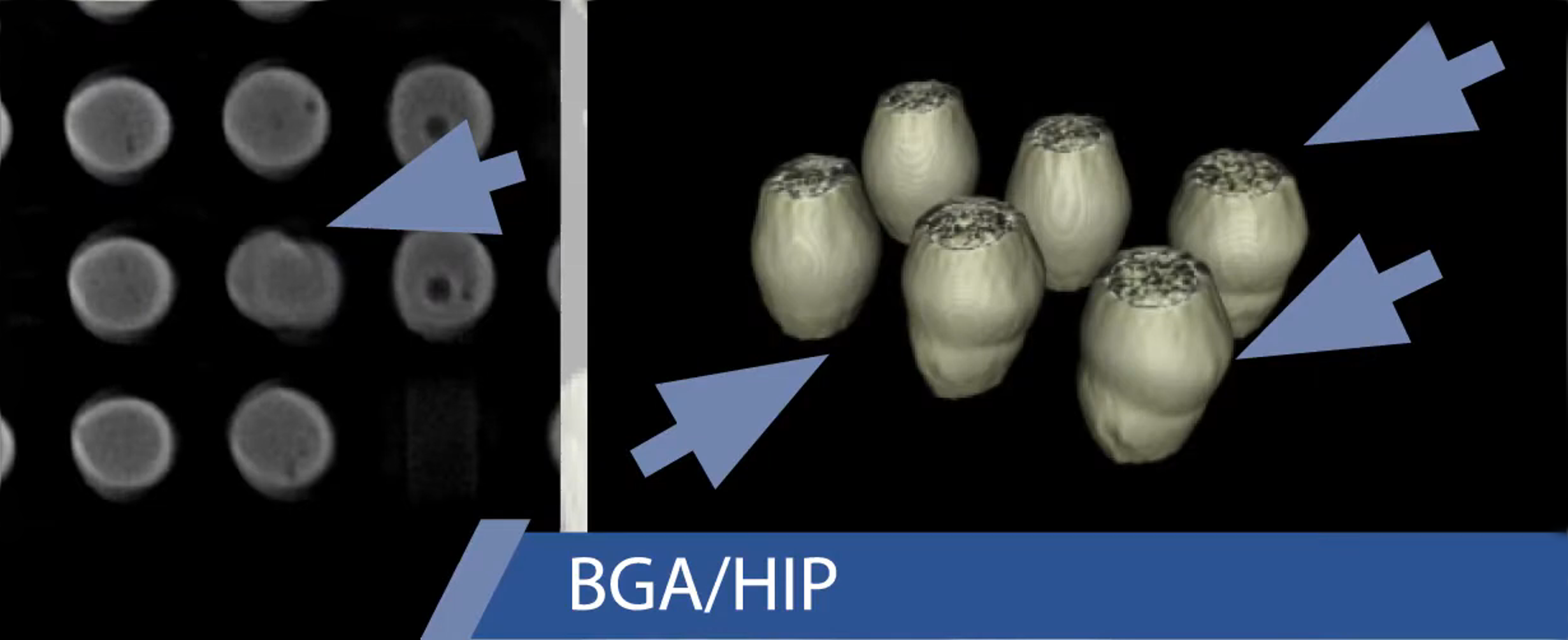

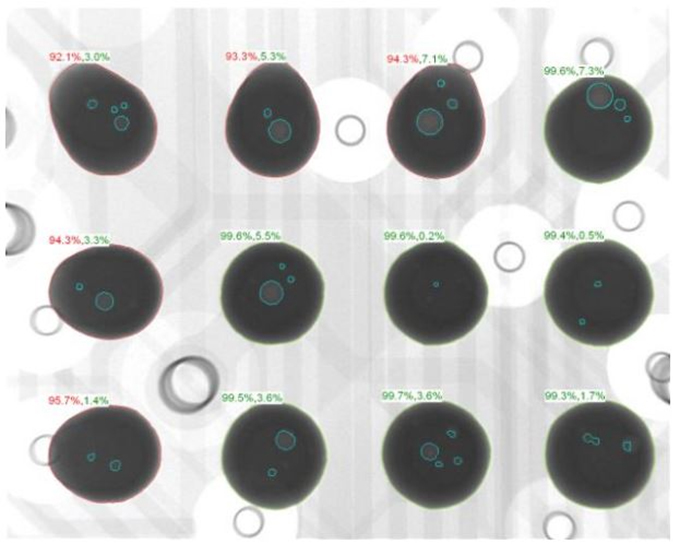

X射线检测BGAX-ray检测popx-ray检测bga-hipX-RAY检测QFN

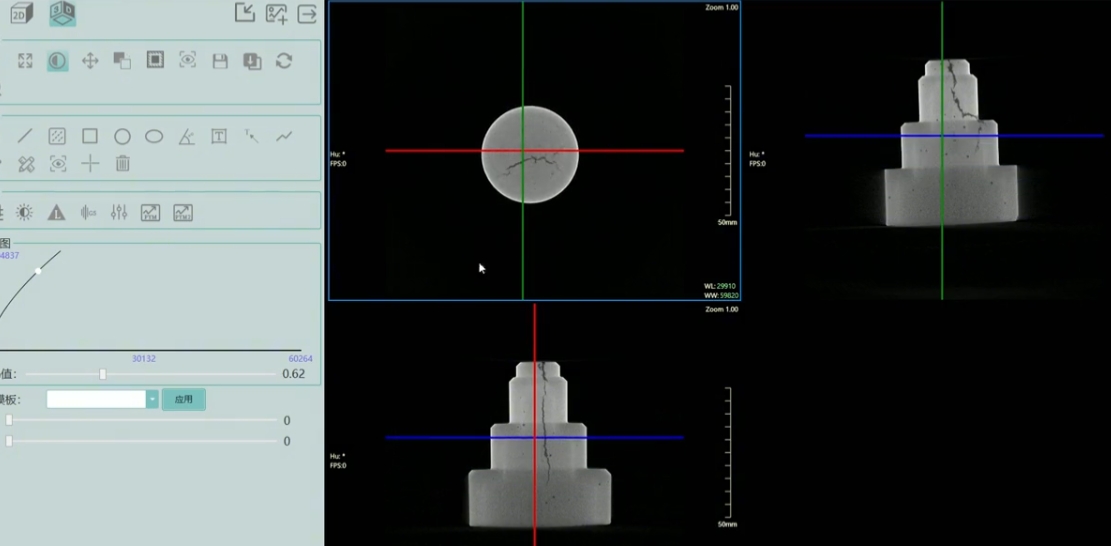

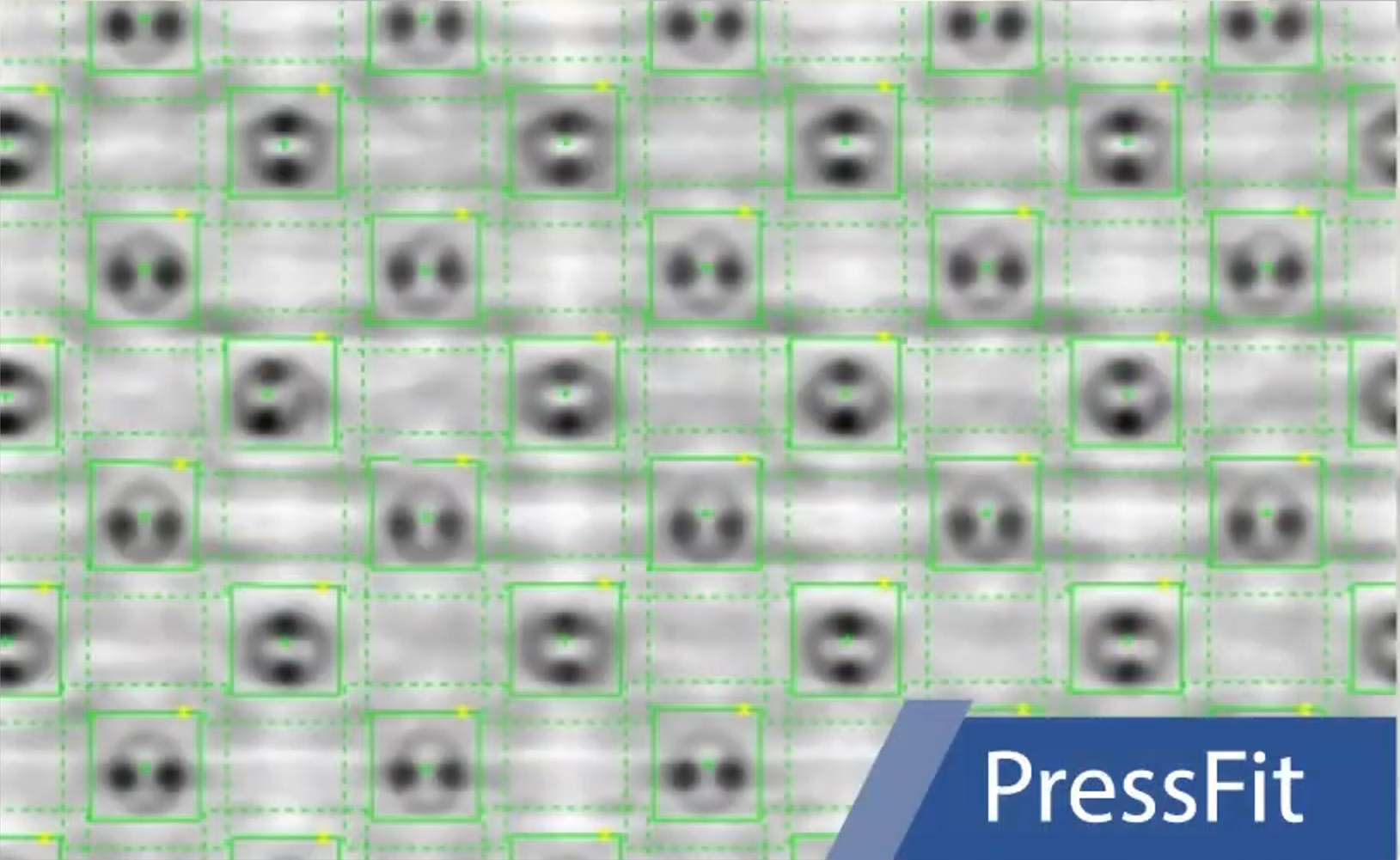

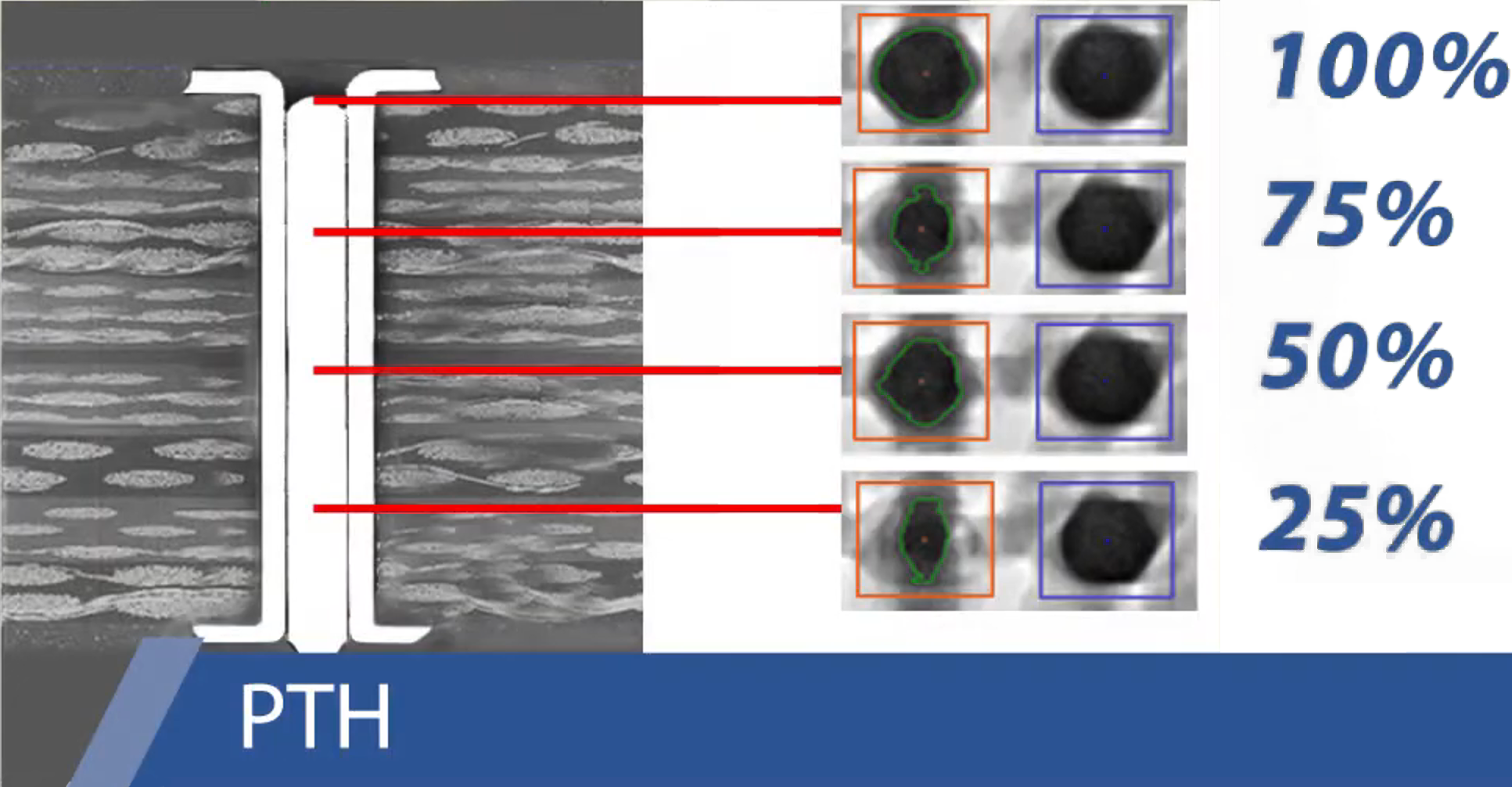

xray检测press-fitxray检测pthCT-检测碳化硅裂纹

选择一台适合的工业CT机不仅关乎到工件的检测质量,还影响到生产效率和运营安全。设备的检测精度、速度、安全设计及其是否符合应用需求一定要充分了解。工业CT机作为先进的无损检测工具,将持续为各类制造业提供不可或缺的检测支持。
