X射线检测和X-ray计算机断层CT扫描检测的差异与联系
文章来源:骅飞科技XRAY 发布时间: 2024-09-19

在工业与医疗领域中,X射线技术广泛应用于无损检测(NDT),能够帮助我们从外部了解物体内部的结构和状态。随着科技的发展,X射线检测和X射线计算机断层扫描(CT)成为了两种主要的影像技术,它们各具特色并在不同应用场景中发挥着关键作用。

通过了解X射线检测和X射线CT扫描系统的差异与联系,帮助我们更好地理解这些技术的应用价值。

X射线检测的原理与特点

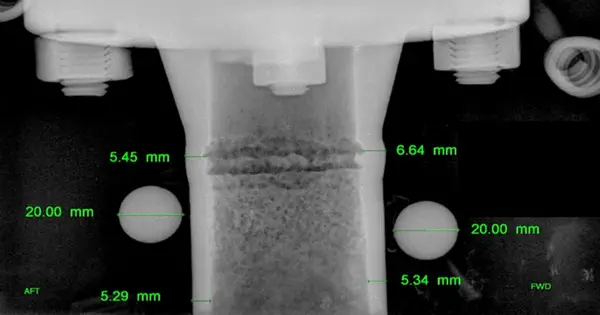

X射线检测是一种利用X射线穿透物体并获取二维视觉图像的技术。其工作原理是从一个固定方向发射X射线,射线穿过物体后,由探测器接收并生成物体的图像。这种图像通常被称为投影图像,它显示了X射线在物体内部的强度变化。X-ray检测管道-深色区域为管道腐蚀情况-绿色数字为剩余可用壁厚

X射线检测的特点包括:

  • 二维图像:X射线检测生成的是物体的二维平面图像,只能呈现一个角度的投影信息,因此其在描述物体深度信息方面存在局限。
  • 快速检测:X射线检测系统通常操作简便,检测速度快,适合批量生产线上的快速质量检验。
  • 典型应用:广泛用于如机场行李安检、医疗X光检查、工业制造中的焊接缺陷检测等场景。

然而,传统X射线检测无法提供物体的内部层次结构信息。尽管二维图像能显示物体的表面或一定深度的缺陷,但它无法准确描述物体的内部完整结构,特别是在复杂形状和多层次材料的情况下,检测效果受限。

X射线CT扫描的原理与特点

Xray3d检测-航天材料
与传统X射线检测不同,X射线CT扫描系统通过多个角度的X射线照射,利用计算机对收集到的数据进行重建,生成物体的三维图像。CT(计算机断层扫描)技术的核心是通过逐层拍摄物体的横截面图像,再将这些图像拼接成完整的三维结构。

X射线CT的特点包括:

  • 三维图像重建:X射线CT通过对多个截面图像的重建,可以呈现物体的完整三维结构,甚至可以深入到每一层的内部进行详细分析。
  • 高分辨率与精确分析:CT扫描可以对材料内部的细微结构进行高分辨率成像,能够有效检测微小的裂纹、气孔等缺陷。尤其在工业CT中,扫描结果可以精确到微米级别。
  • 典型应用:工业CT广泛应用于电子元件、集成电路、新能源电池、航天材料等相关产品的质量控制。此外,在医疗领域,CT扫描是诊断复杂病症(如癌症、骨折等)的重要工具。

X射线检测与X射线CT扫描的差异

尽管两种技术都依赖于X射线,但它们在图像生成方式、用途和检测能力上有显著差异:

图像生成方式:

  • X射线检测提供的是沿射线照射方向的二维投影图像,仅显示物体的外观或某一角度的内部结构。
  • X射线CT扫描通过多角度X射线照射,重建物体的三维图像,能够呈现物体的内部层次结构。

检测信息的丰富性:

  • X射线检测的图像是平面的,无法反映物体的内部深度信息,特别是在复杂或厚度不均的物体中。
  • X射线CT扫描则能够提供精确的横截面图像,从而生成物体的三维模型,能够从多个角度对物体进行全方位分析。

应用场景:

  • X射线检测多用于快速质量检测,适合大规模生产线上的非复杂结构的检测任务。
  • X射线CT扫描则适用于需要深入内部结构分析的场景,如复杂零件的内部检测、考古物品的无损分析等。

X射线检测与X射线CT扫描的联系

尽管存在明显的差异,X射线检测与X射线CT扫描也有着紧密的联系。首先,它们都依赖于X射线穿透物体的能力,通过分析射线在物体内部的衰减情况来生成图像。其次,二者的核心目标都是在不破坏物体的情况下,获取物体内部的状态信息。因此,它们都属于无损检测技术范畴。

此外,X射线CT可以被看作是X射线检测的拓展与进化。X射线CT基于X射线检测的二维图像技术,进一步发展了三维图像重建功能。因此,在某些应用场景中,X射线检测和CT扫描可以协同使用,形成互补。例如,先使用X射线检测快速筛选出有缺陷的产品,再通过CT扫描对这些产品进行深入分析,以确定具体的缺陷位置和性质。

X射线检测和X射线CT扫描是两种功能强大的无损检测技术,它们在检测方式、图像信息和应用场景上各有侧重。X射线检测凭借其快速、简便的特性,适合大规模生产线上的初步质量控制。而X射线CT扫描则以其高精度的三维图像和深层次分析能力,广泛应用于高要求的检测场景。

在实际应用中,可以根据具体需求选择合适的技术。例如,在生产过程中需要快速检测时,可以优先选择X射线检测;而在需要深入分析复杂材料或结构时,X射线CT扫描则是不二之选。随着技术的不断进步,X射线检测和X射线CT扫描的结合应用将进一步拓展它们的应用领域,并提高检测的精度与效率。
