半导体制造领域，硅穿孔(TSV)技术作为一种革命性的三维集成方案，正在推动芯片产业向更高集成度、更优性能的方向发展。随着集成电路制造工艺不断迈向更先进的制程节点，传统的芯片互连技术已难以满足当今高性能计算和微型化需求。


TSV技术通过在硅晶圆中制作垂直贯通的导电通道，实现了芯片的三维堆叠互连，为集成电路产业带来了新的技术突破。这种创新的互连方式不仅大幅缩短了信号传输路径，还显著提升了芯片的性能和功能密度。在实际应用中，TSV结构的深度通常在10至200微米之间，其具体参数取决于芯片或晶圆堆叠过程中的厚度要求，而且介电层、阻挡层、种子层以及填充工艺的制造过程都会影响其最终的深宽比特性。

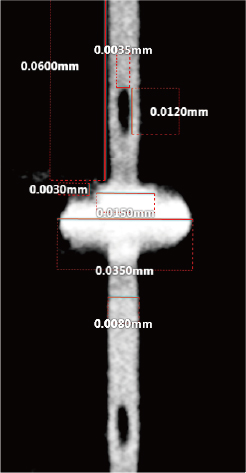

在TSV制造过程中，空洞(void)的形成是一个不可忽视的质量隐患。这些微观缺陷可能导致裂纹扩展、性能不稳定、功能失效等多种可靠性问题。典型的TSV结构主要包含铜填充区、可能存在的气泡空洞、TSV接触垫、二氧化硅绝缘层以及硅基底等关键组成部分。为了确保产品的可靠性和性能稳定性，业界普遍采用先进的三维X射线检测技术对TSV结构进行无损检测。这种检测方法能够精确识别TSV中的各类缺陷，尤其是那些传统光学检测方法难以发现的内部空洞和填充不均问题。

通过高分辨率的三维X射线成像系统，检测工程师可以直观地观察到TSV的内部结构，从而及时发现和解决制造过程中的质量问题。

值得注意的是，相比传统的引线键合和芯片堆叠技术，TSV技术在空间利用效率和互连密度方面具有显著优势。这种技术不仅为芯片提供了最短的互连通路，而且为实现更高程度的集成创造了可能。在半导体后道制程中，晶圆完成前道工艺后需要进行芯片切割，并建立与外部的导电连接。这个过程中，TSV技术的应用使得垂直方向的电气连接变得更加高效和可靠，为现代集成电路的三维封装提供了强有力的技术支撑。因此，高质量的TSV制造过程和精确的检测手段，对于确保最终产品的性能和可靠性具有至关重要的意义。
