随着智能制造和高端装备的快速发展，工业X-Ray以其非破坏、高精度的特点，广泛应用于半导体、电子、能源和金属加工等行业。此文将从X-Ray设备的核心参数入手，逐一解析四大典型应用领域的技术特点和工艺环节，帮助相关需求方充分了解如何选择合适的X射线检测方案。

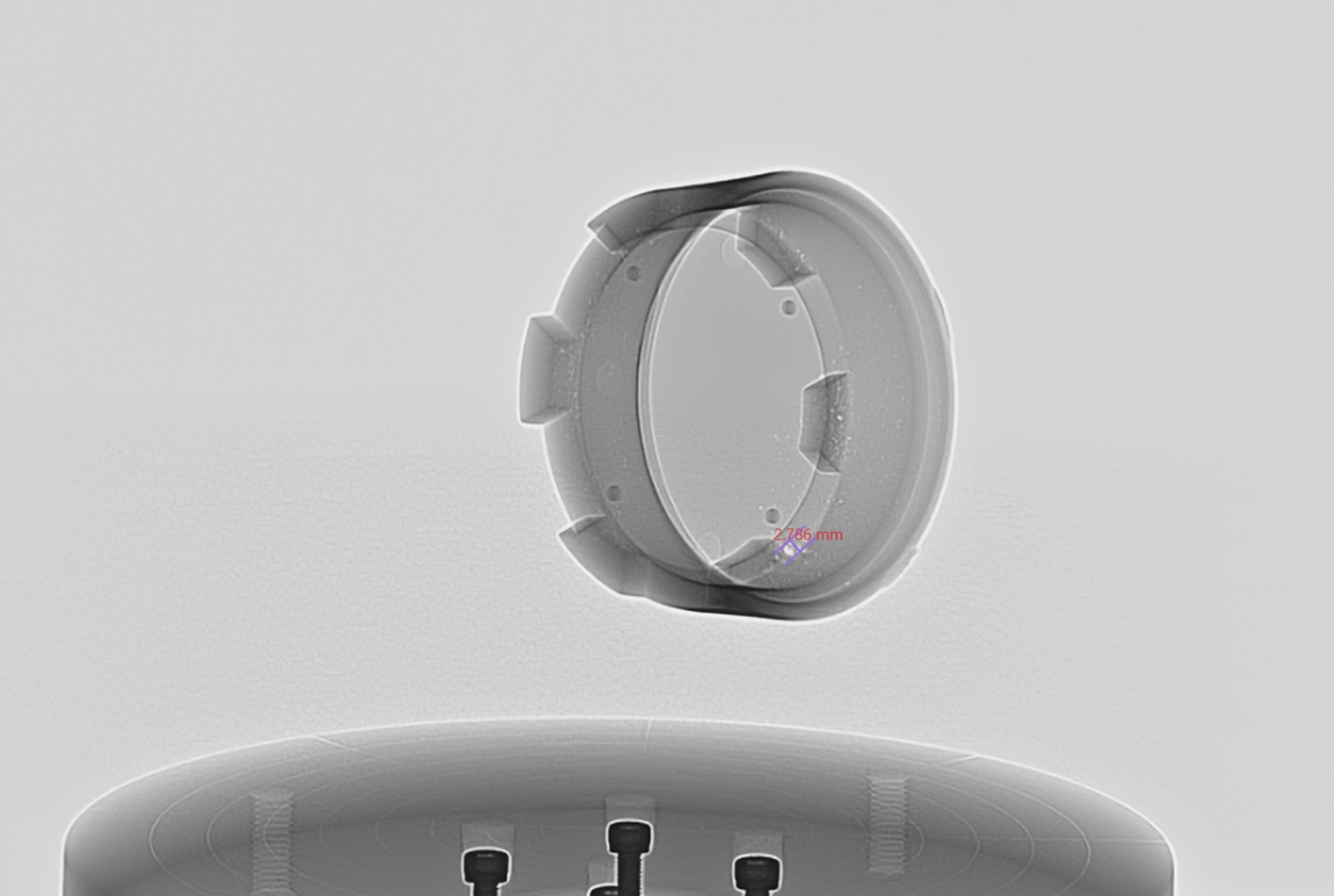

一、集成电路领域

主要技术参数：

-X射线源焦点尺寸：0.1–15μm

-输出管电压：≤160 kV

-输出功率：≤80 W

-封装形式：封闭管/开放管

技术特点：

1.超小焦点（0.1–15μm），实现纳米级别精度检测，满足最微小结构缺陷的可视化需求；

2.开放管射线源为主流配置，虽维护成本较高，但可获得更高的光束强度与成像分辨率；

3.封闭管射线源则维护简便，适合中低通量在线检测场景。

典型工艺环节：

-晶圆切割后边缘裂纹与异物检测

-集成电路封装（WLP、BGA）内部焊点与球况检测

二、电子制造领域

主要技术参数：

-X射线源焦点尺寸：1–80μm

-输出管电压：≤300 kV

-输出功率：≤500 W

-封装形式：封闭管/开放管

技术特点：

1.两种封装形式均可实现高精度检测，焦点尺寸小至1μm可捕捉细微焊点缺陷；

2.源-物距离（FOD）小，支持高几何放大倍率，细节识别能力强；

3.更高电压（≤300 kV）与功率（≤500 W）组合，穿透更厚PCB和金属元件。

典型工艺环节：

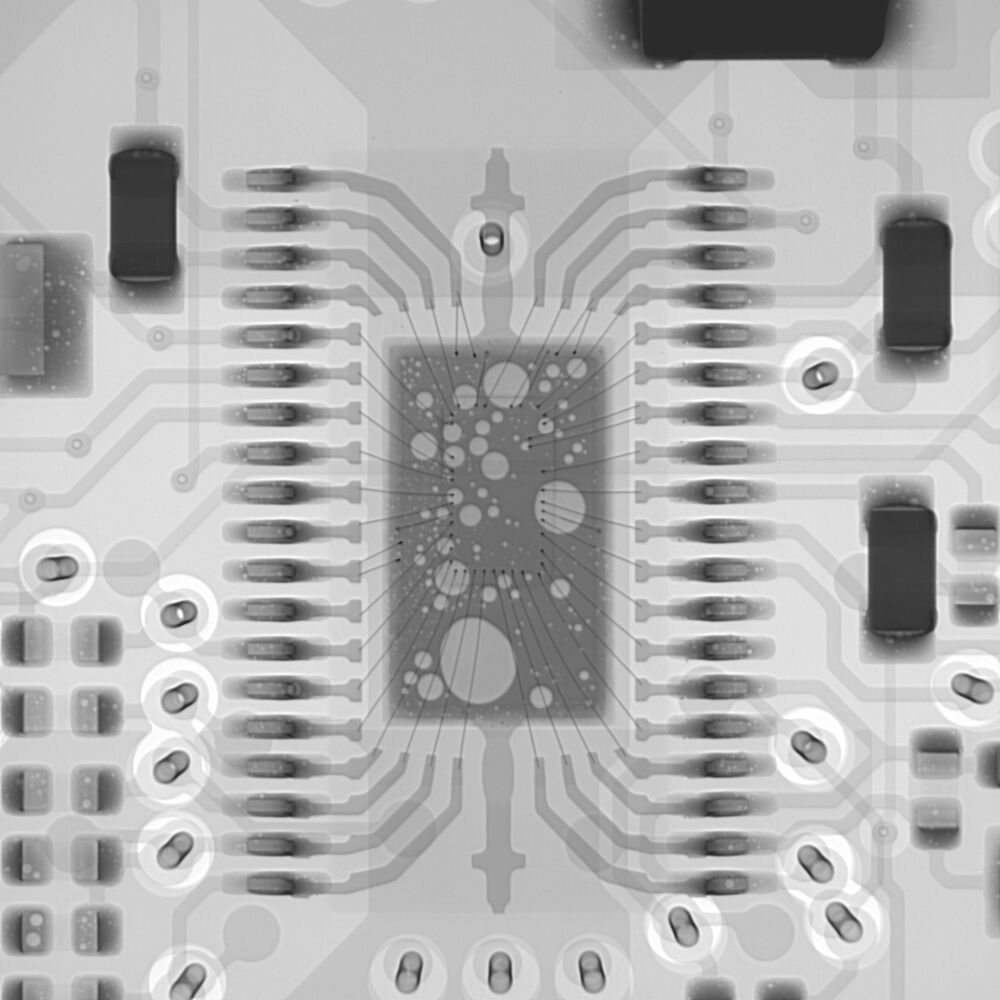

-PCBA焊接质量检测：锡球偏移、虚焊与短路检测

-SMT贴装质量检测：元器件极性与偏移识别

-汽车电子配件内部结构与焊点安全性检测

三、新能源电池领域

主要技术参数：

-X射线源焦点尺寸：5–80μm

-输出管电压：≤150 kV

-输出功率：≤75 W

-封装形式：封闭管

技术特点：

1.焦点尺寸小（5μm起），可检测电芯内部极耳焊点、隔膜破损等微小缺陷；

2.多数应用为在线式检测，集成于生产线实现高速、持续质控；

3.不同类型电池所需管电压区间：3C类电池90–110 kV，动力电池130–150 kV。

典型工艺环节：

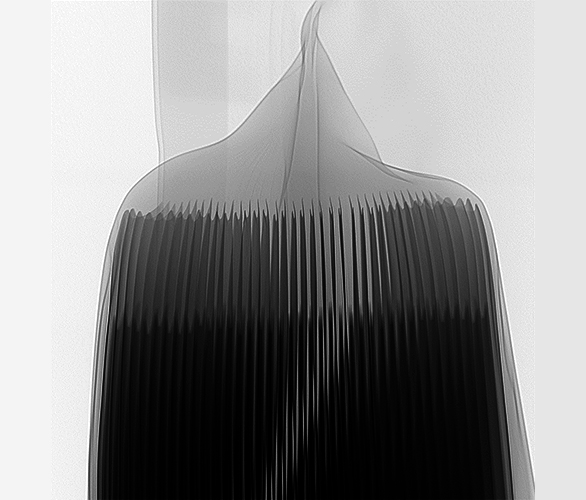

-动力电池（圆柱、方形、软包）内部结构与极耳焊点检测

-3C类电池（手机、笔电）内部极片、间隔膜完整性检查

-储能电池组装后漏液、夹杂与气泡在线监测

四、铸件、焊件及材料领域

主要技术参数：

-X射线源焦点尺寸：400–1 000μm

-输出能量：≤450 kV

-输出功率：≤4 500 W

-封装形式：封闭管/开放管

技术特点：

1.高电压大功率组合，可穿透高密度金属（钢、铝合金）及厚壁铸件；

2.封闭管焦点尺寸较大，不适合超精细检测，但稳定性高、维护简单；

3.开放管在高电压下仍能保持较小焦点，实现精密检测，惟维护成本上升。

典型工艺环节：

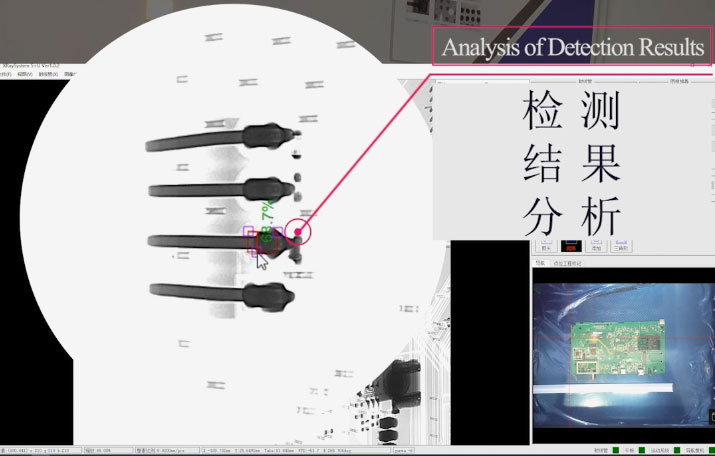

-铸件（发动机缸体、齿轮箱）气孔与砂眼检测

-焊件（管道焊缝、结构件）裂纹与夹渣评估

-材料（复合材料、金属板材）层间缺陷与气孔检测

推荐阅读：X射线机在铸件、焊件及材料检测中的优势与应用

从纳米级集成电路到金属铸件，不同应用场景对X-Ray的焦点尺寸、电压功率、封装形式提出了多样化需求。

选择合适参数组合，既能平衡检测精度与生产效率，也可优化维护成本。
在布局智能制造与质量控制体系时，深入理解各类工业X-Ray的技术特点，是提升产品可靠性与市场竞争力的基石。
