利用X-ray检测设备提升晶圆Wafer及SMD元器件质量
文章来源:骅飞科技XRAY 发布时间: 2025-02-17

在半导体制造过程中,Wafer与表面贴装元器件(SMD)的检测是确保产品质量与可靠性的重要环节。随着技术的发展,X射线检测设备成为了企业提高生产工艺的重要利器。

现在我们来了解X-ray检测设备在Wafer和SMD检测中的关键应用及优势。

关键检测任务与应用

1.焊线与焊盘检测

对于芯片内部连接来说,焊线及焊盘的质量直接关系到器件的性能与寿命。通过X射线检测技术,企业可以精确检测焊线的完整性和焊盘的粘接情况,及时发现潜在的裂纹或缺陷,确保每个连接点都达到高标准。

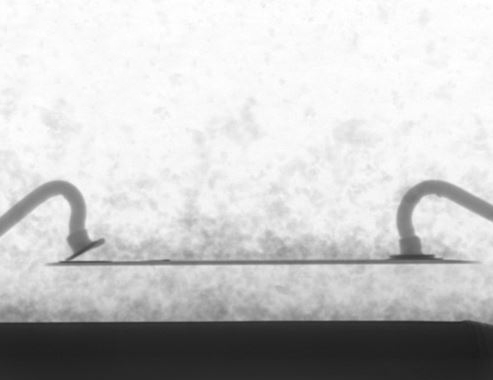

X-RAY检测芯片键合线

2.腔体分析与胶粘剂检测

在芯片封装过程中,无论是导电还是非导电的芯片胶粘剂,都需要经过严格的质量检测。通过对封装腔体的X射线检测,能够有效分析胶粘剂的填充情况与分布,确保没有气孔或空洞存在,从而提高整体封装的可靠性。

3.3D集成电路焊点检测

随着3D集成电路的广泛应用,微凸点、铜柱以及通硅孔(TSV)的焊接质量成为检测重点。高分辨率的X射线检测设备能够无损地对这些微小结构进行细致分析,发现潜在的裂纹或焊点不良问题,为产品的长期稳定性提供有力保障。

X射线图像-微型硅通孔-(Micro-TSV)

4.离散元件(如电容和线圈)检测

除了集成电路外,离散元件如电容器和线圈的检测同样关键。通过对这些元件进行X射线检测,能够快速识别内部结构缺陷,确保每个元件在实际应用中都能发挥最佳性能。

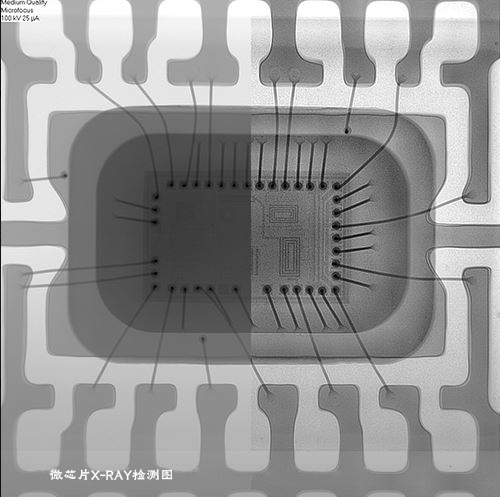

微芯片X-ray检测图

检测优势:精准发现微小缺陷

采用X射线检测技术,企业可以高效检测出产品中的裂纹、虚焊及空洞等微小缺陷。同时,对气孔大小及其分布的精准测量也是质量控制的重要环节。先进的自动化检测系统,如Wahfei检测系统,能够实现批量检测自动化,大大提高生产效率与检测准确度,减少人工干预带来的误差。

X射线CT系统:非破坏性3D故障分析的利器

传统的二维检测方法往往难以揭示产品内部的全部缺陷,而X射线CT系统则提供了最高分辨率的三维非破坏性故障分析。通过这种技术,企业可以获得全面、立体的产品内部图像,实时监控每个生产环节的质量,进一步优化工艺流程,降低返修率和报废率。

在Wafer和SMD的检测过程中,采用先进的X射线及CT检测系统不仅能精准发现焊接缺陷和结构异常,更能为企业提供全方位的质量保障。自动化检测平台,如Wahfei检测系统,助力企业实现生产过程的持续改进,提升产品可靠性和市场竞争力。

如果您正致力于提升生产质量与检测效率,不妨深入了解先进的X射线检测技术及相关自动化系统,为企业注入新的动力,赢得市场先机。
