X-ray检测系统:保障PCB组装中不可见焊点的焊接质量
文章来源:骅飞科技XRAY 发布时间: 2025-05-08

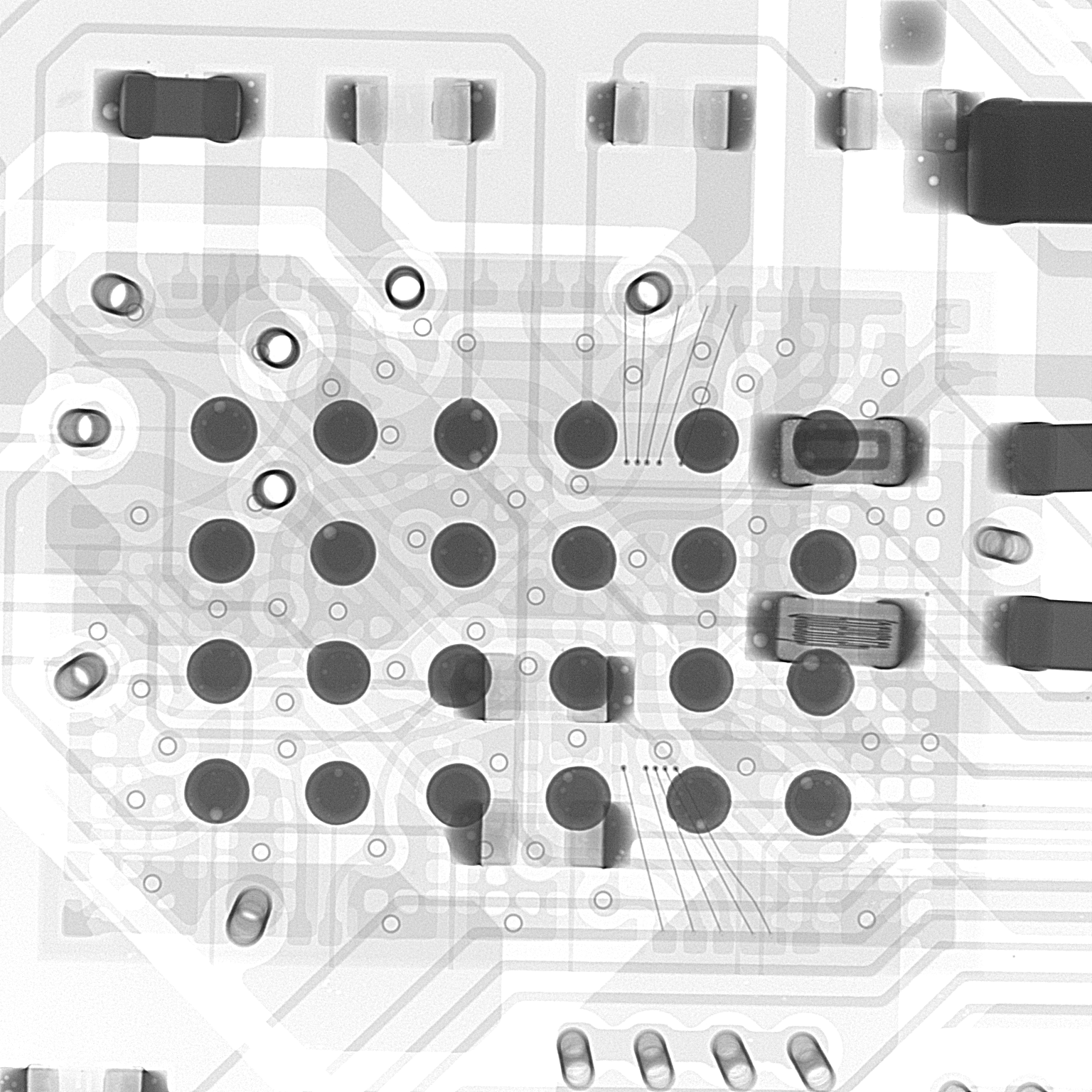

bga-xray-wahfei-超清图
随着电子产品向小型化、高密度化方向的飞速发展,诸如BGA(球栅阵列)、FC(倒装芯片)以及CSP(芯片级封装)等面阵列器件在印刷电路板(PCB)组装中的应用日益广泛。这些器件的显著特点之一便是其焊点往往隐藏在封装体之下,传统的光学检测方法难以企及。因此,为了有效保障这些不可见焊点的焊接质量,X-ray检测系统正扮演着越来越不可或缺的关键角色。

X-ray检测的核心优势在于其独特的穿透能力。X射线能够穿透封装材料,直接对内部焊点的形态、连接情况进行成像,从而判断其焊接质量的好坏。面对半导体组件封装工艺持续向更小尺寸演进的趋势,选择X-ray检测系统时,必须充分考虑到当前及未来组件小型化对检测精度的挑战。

高精度成像与多角度观测:X-ray检测的核心要求

要实现对不可见焊点焊接质量的精准评估,X-ray检测系统必须能够提供高清晰度的X-ray图像。这些图像是分析潜在焊接缺陷(例如开路、短路、虚焊、气泡等)的基础。因此,系统必须具备足够的放大倍率,以满足现在乃至未来更小尺寸组件的检测需求。只有足够精细的图像,才能揭示焊点内部的微小异常。


此外,对于BGA和CSP这类器件的焊点分析,仅仅从垂直上方进行观察(即正投影)往往是不够的。由于焊球的立体结构,单纯的正上方视角所提供的关于焊球尺寸、形状和润湿情况的信息可能缺乏足够的细节,难以准确判断焊接的真实状态。因此,先进的X-ray检测系统通常配备倾斜角检视功能。通过倾斜样品或X射线源/探测器,可以从不同角度观察焊点,获得更全面的三维信息,从而更准确地评估焊点的饱满度、是否存在桥连或润湿不良等问题。

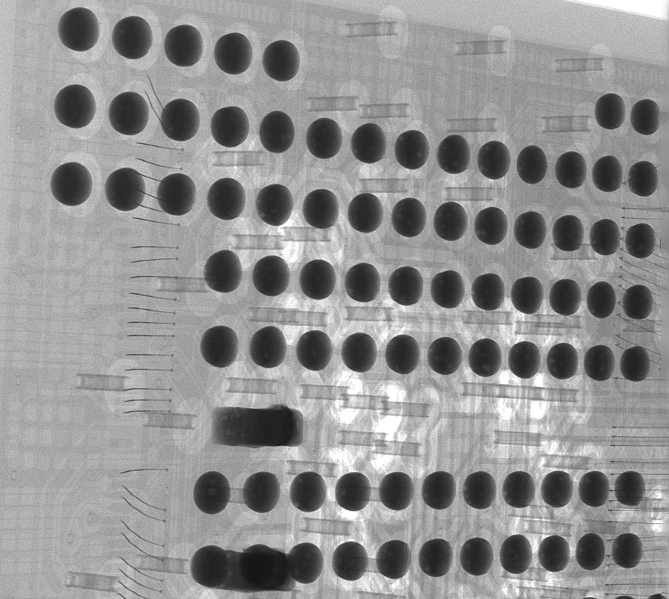

BGA-XRAY倾斜检测

X-ray检测系统的基本原理与类型

从根本上说,无论是二维(2D)还是三维(3D)的X-ray检测设备,其基本原理都类似于X-ray投影显微镜。系统中的X射线发射管产生X射线束,该射线束穿透被检测的样品(例如已完成焊接的PCB)。由于样品中不同材料(如焊锡、铜、基板等)的密度和原子序数不同,它们对X射线的吸收程度也各不相同。密度越高的物质对X射线的吸收越多,其在图像接收器上形成的投影阴影就越深。

几何放大率是X-ray成像中的一个重要概念:被检测样品距离X射线源越近,其在探测器上形成的投影图像越大,反之则越小。这一原理使得系统能够通过调整样品与射线源的距离来改变检测的放大倍率。


在实际应用中,X-ray检测系统有多种实现方式:

* 二维(2D)X-ray系统

这是最常见的类型,通过单次X射线投射生成样品的二维平面图像。它可以快速检测焊点的基本情况,如桥接、锡球丢失等。2D系统可以设计成在线式(集成在生产线中同步检测)或离线式(独立于生产线进行抽检或详细分析)。

* 三维(3D)X-ray系统

为了获得更精确的焊点内部结构信息,三维X-ray技术应运而生。推荐阅读:2D X-ray实时检测系统与3D X射线无损检测技术对比以倒装焊器件效果为例 - 骅飞 (wahfei.cn)

* 计算机断层扫描(CT)技术

类似于医学CT扫描,该技术通过从多个角度获取二维投影图像,并利用复杂的算法进行重建,从而生成被测样品某一特定横截面的清晰图像。这种技术能够提供非常详细的内部结构信息,但由于数据采集和重建过程耗时较长(通常需要数分钟),CT型X-ray系统主要用于离线式的专业研究分析,不适用于对检测速度要求较高的在线检测。

* X射线分层法(Laminography)

这是另一种三维X-ray检测技术。它通过组合特定横截面的图像数据,并消除其他层面图像信息的干扰,从而重建出目标横截面的图像。X射线分层法系统也可以设计成在线式离线式,但在在线应用时,由于图像重建同样需要时间,其检测速度相对较慢。


对于大多数生产环境而言,无论是2D还是3D系统(除CT型外),其设计目标都是在尽可能短的时间内获得最佳的图像质量,以降低测试流程的成本,提高生产效率。



X-ray检测设备的关键组成

所有X-ray检测设备,无论其具体类型如何,通常都包含以下几个核心组成部分:

1.  X射线管(X-ray Tube): 这是产生X射线的核心部件。其性能直接影响到图像的清晰度和检测能力。

2.  样品操作台/载物台(Sample Manipulator): 用于承载和移动待检测的PCB样品。它不仅能使样品在X、Y、Z轴方向上移动,以检测不同区域和调整放大倍率,还常常具备倾斜功能,以实现多角度观测。

3.  图像接收装置/探测器(Image Detector/Receiver): 负责捕捉穿透样品的X射线,并将其转换为操作人员可以观察和分析的数字图像。探测器的灵敏度和分辨率对最终成像质量至关重要。

通过这些核心部件的协同工作,X-ray检测系统能够有效地穿透封装,揭示不可见焊点的真实面貌,为PCB组装过程中的焊接质量提供强有力的保障,从而确保电子产品的可靠性和性能。
