X射线产生原理

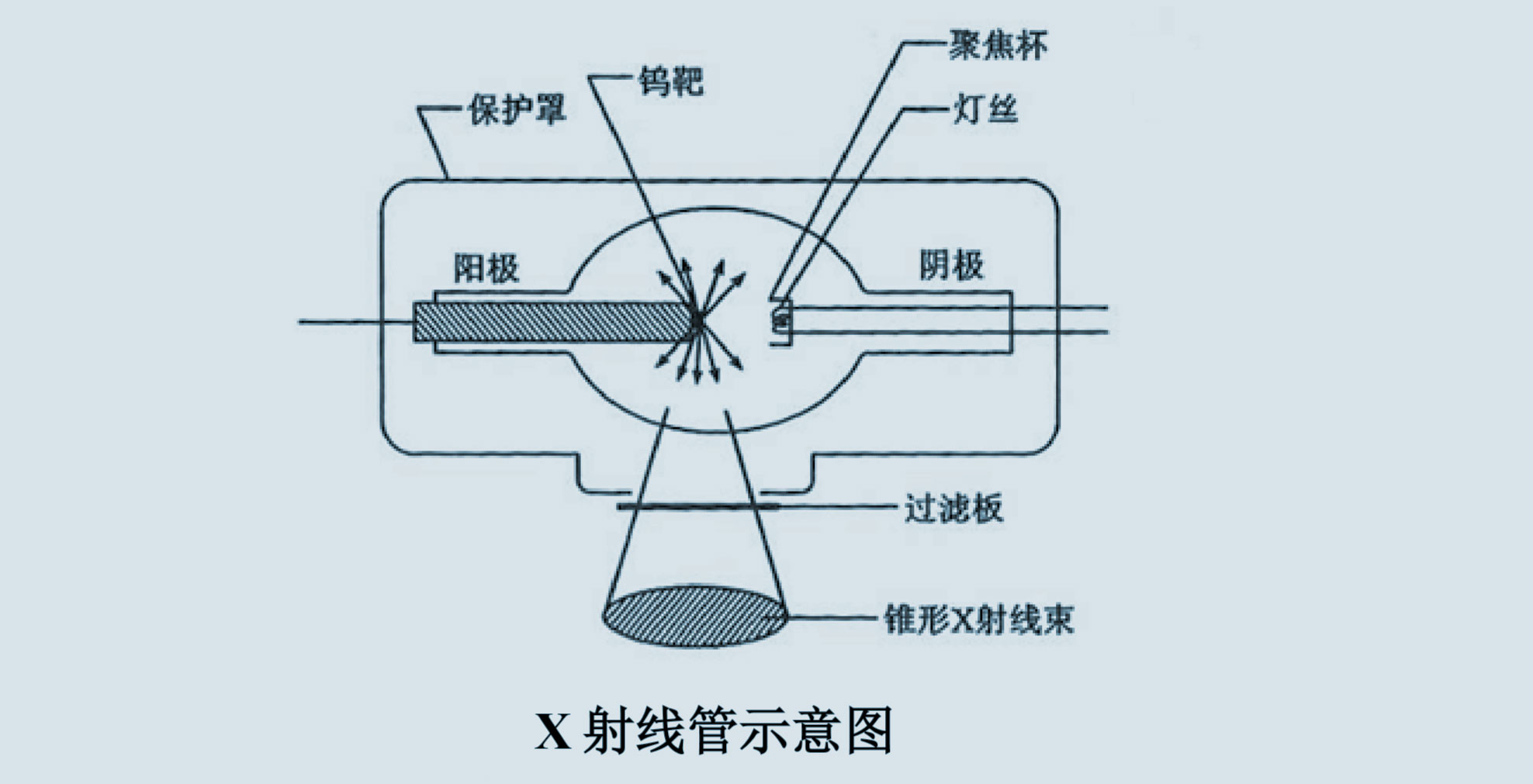

X射线由X射线机产生，X射线机主要由X射线管和高压电源组成，其中X射线管由密封在真空玻璃壳中的阴极和阳极组成，X射线管示意图如图所示。

X射线管阴极是钨制灯丝，它装在聚集杯中，当灯丝通电加热时，灯丝上产生大量活跃电子，聚焦杯使这些电子聚集成束，向嵌在阳极中的金属靶体射击，灯丝电流愈大，产生的电子数量越多。

在阴阳两极高压作用下，电子流向阳极高速运动撞击金属靶，撞击过程中，电子突然减速，其损失的动能（其中的1%）会以光子（X射线）形式释放，形成X光光谱的连续部分，称之为轫致辐射，产生的X射线最大能量等于电子的动能。

通过加大加速电压，电子携带的能量增大，则有可能将金属原子的内层电子撞出，于是内层形成空穴，外层电子跃迁回内层填补空穴，同时放出波长在0.1纳米左右的光子，形成X光谱中的特征线，此称为特性辐射。

从X射线管阴极上产生射向金属靶上的电子形成的电流叫做管电流，加在X射线管两极上的高压即为管电压。X射线机产生的X射线强度正比于靶物质的原子序数、电子流强度和管电压的平方。

所以，X射线机的管电压、管电流和阳极靶物质是影响X射线强度的直接因素。虽然电子轰击靶体时所有方向都发射X射线，但当加速电压低于400kV时，有用的锥形X射线束都是在电子射束大致垂直的方向上通过X射线管保护罩上的薄窗口引出来，其他方向发射的X射线则被保护罩的铅屏蔽层屏蔽掉。

X射线机优势

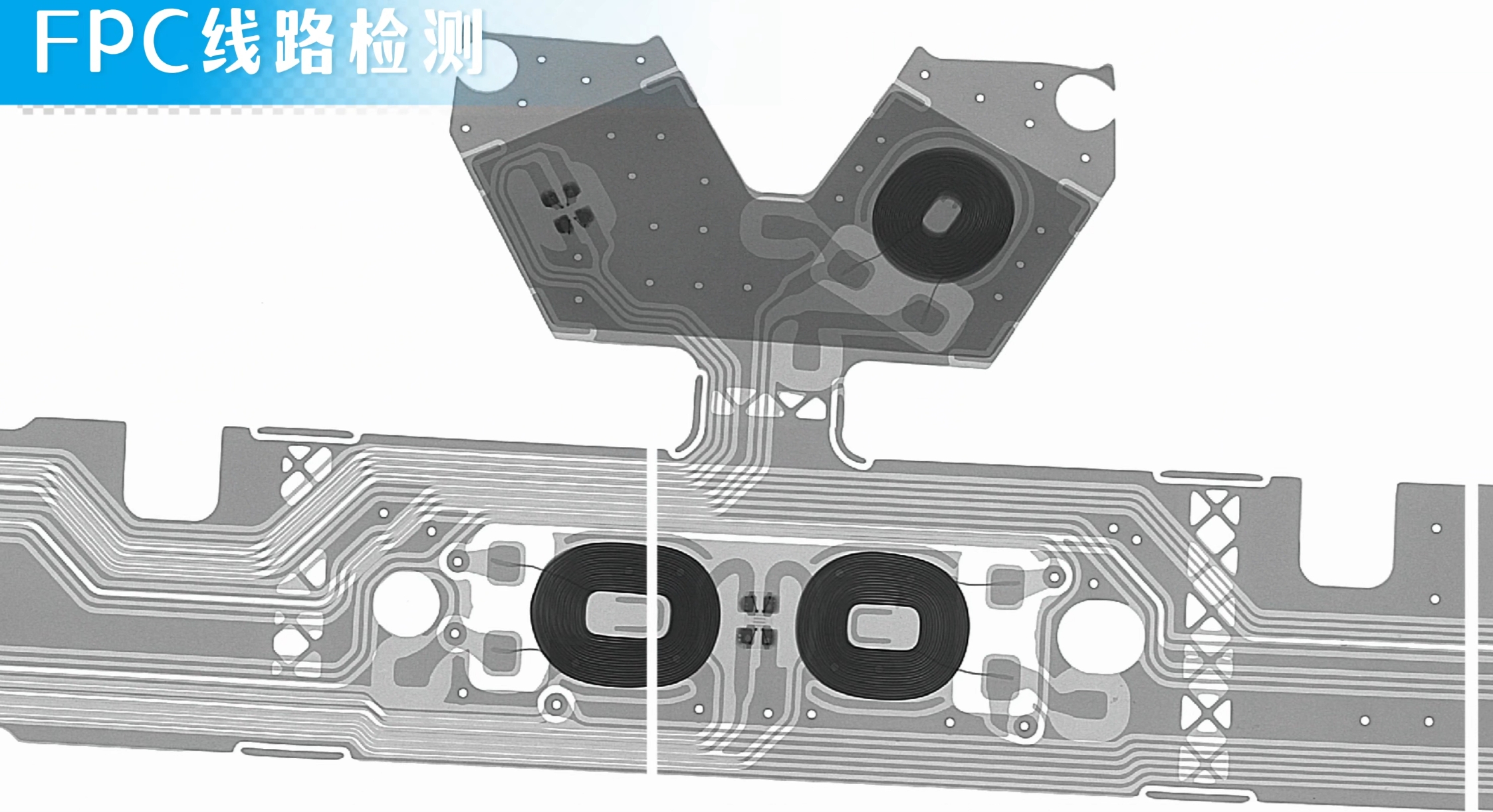

X射线机可以穿透多种材料，实现非破坏性检测，确保产品在检测过程中不受损伤。这对于检测复杂组件（如BGA封装、FPC焊点等）内部的结构和缺陷至关重要，尤其在以下方面具备独特优势：

高分辨率成像：X射线检测设备能够呈现高清图像，帮助检测人员清晰观察内部结构和焊接点，发现微小缺陷。
无损检测：不同于拆解和破坏性测试，X射线可以在不影响产品性能的前提下，对内部进行深入探测，有助于产品全生命周期的质量把控。
自动化与智能检测：许多X射线检测设备支持智能检测和自动化操作，可在量产环境下提升检测效率，适合高效、精准的工业生产。

X射线机的典型应用

X射线机已在多种工业场景中得到广泛应用，具体行业及应用包括且不限于：

电子制造业：在SMT贴片、BGA焊接质量检测中，X射线能有效发现气泡、虚焊、短路等问题，确保电子产品的稳定性和可靠性。

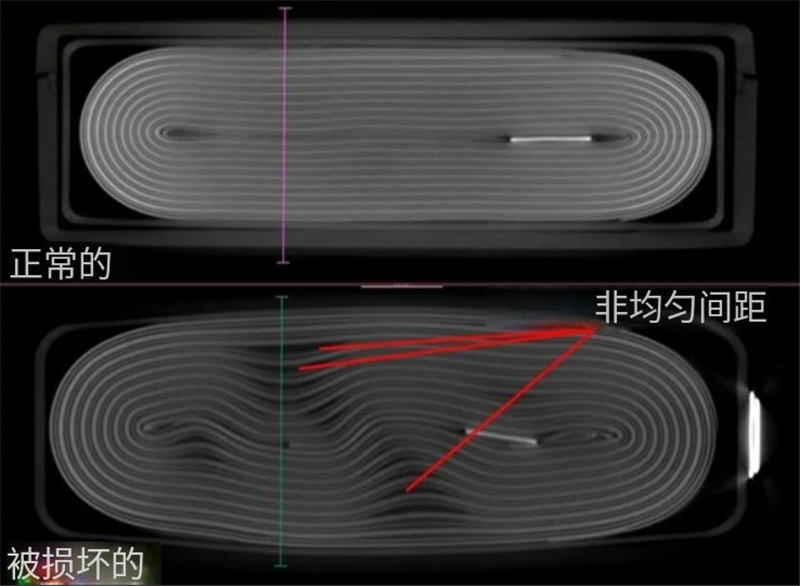

新能源电池：电池内部材料分布及电极连接质量直接关系到电池的安全性和寿命。X射线检测设备通过对电池芯内部结构的无损探测，有效保障新能源电池的质量。
汽车零部件检测：汽车电子控制系统和精密零部件的缺陷检测尤为重要，X射线检测设备在内部焊点检测、材料一致性分析方面表现出色，确保汽车产品的安全性。

X射线机如何提升生产质量

选择合适的X射线机，可以大幅提升产品的检测效率和精确性。设备通过快速、精准的成像分析，将缺陷检测纳入常规生产流程，从而减少返工率和废品率，降低整体生产成本。同时，X射线检测的自动化功能减少了人工操作的误差，提升了检测的可靠性。
X射线机凭借其高精度、无损检测、智能化等特点，已经成为精密工业领域中不可或缺的质量控制工具。通过合理的检测方案，企业能够有效确保产品质量，提升市场竞争力。选择一台适合的X射线检测设备，将为企业带来更高的生产质量和更大的发展空间。
