X-ray检测设备，作为一种重要的无损检测手段，在工业、医疗、安防等领域发挥着举足轻重的作用。此处将聚焦工业领域，深入剖析X-ray检测设备在不同行业的具体应用，力求以清晰详实的内容，为您呈现全面的应用说明。

X-ray检测技术概述

X-ray检测技术利用X射线穿透物质的特性，通过检测穿透后X射线的强度变化，获取物体内部结构信息。相较于传统的破坏性检测方法，X-ray检测具有无损、高效、直观等优点，因此被广泛应用于质量控制、缺陷检测、安全检查等领域。

X-ray检测设备在各行业的应用

1.PCB/SMD (印制电路板/表面贴装器件)：

在电子制造领域，PCB和SMD的质量直接影响着电子产品的性能和可靠性。X-ray检测设备在此扮演着关键角色。

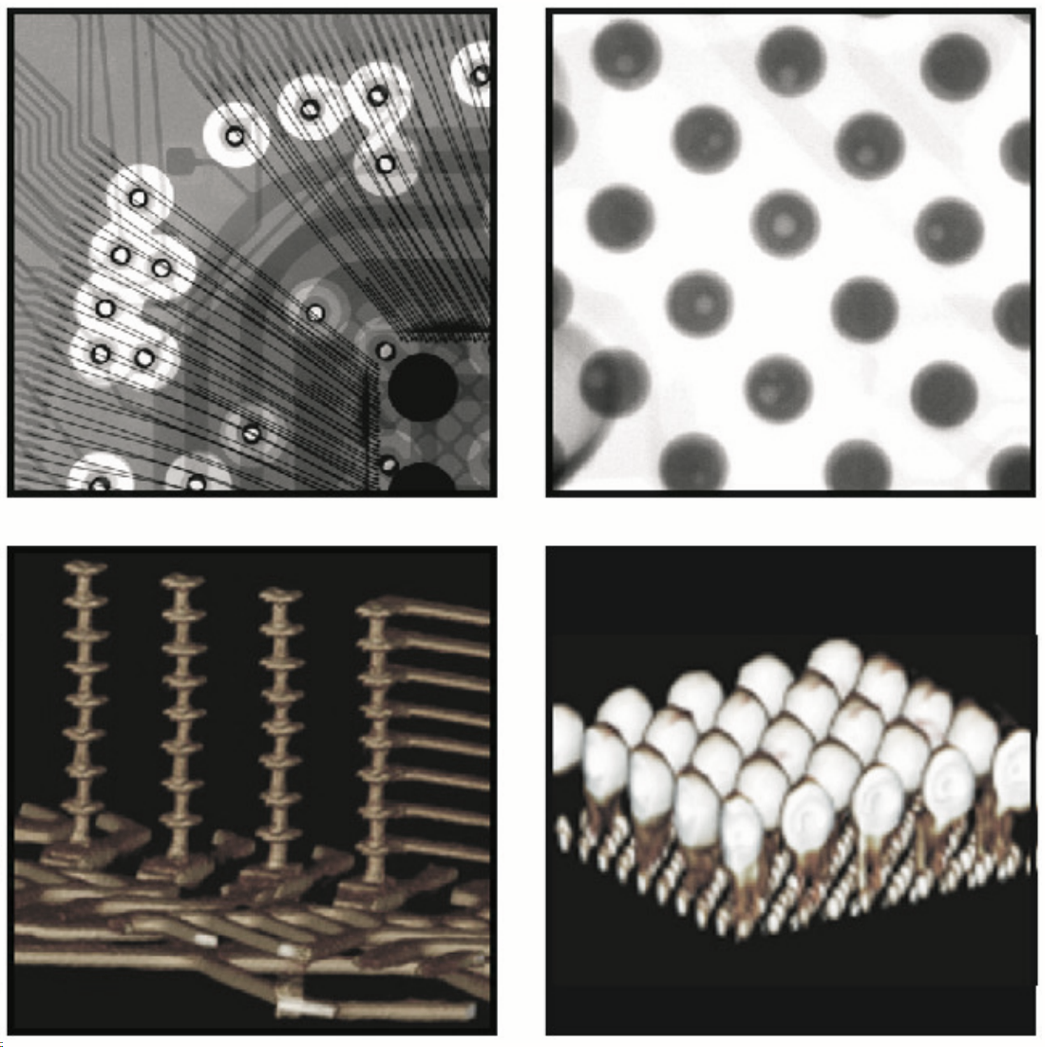

BGA/CSP (球栅阵列封装/芯片级封装)：

检测开路、短路、缺失以及空洞等缺陷，确保芯片封装的完整性。

一般连接部位 (QFN/连接器/电阻器)：

检测焊接质量，如开焊、虚焊等，通过二维倾斜视图或三维计算机断层扫描(CT)进行精准分析。

自动面积计算/自动学习：

提高检测效率和准确性。

倾斜CT/PCBA CT扫描：

实现对PCBA的无损检测，全面评估电路板的整体质量。

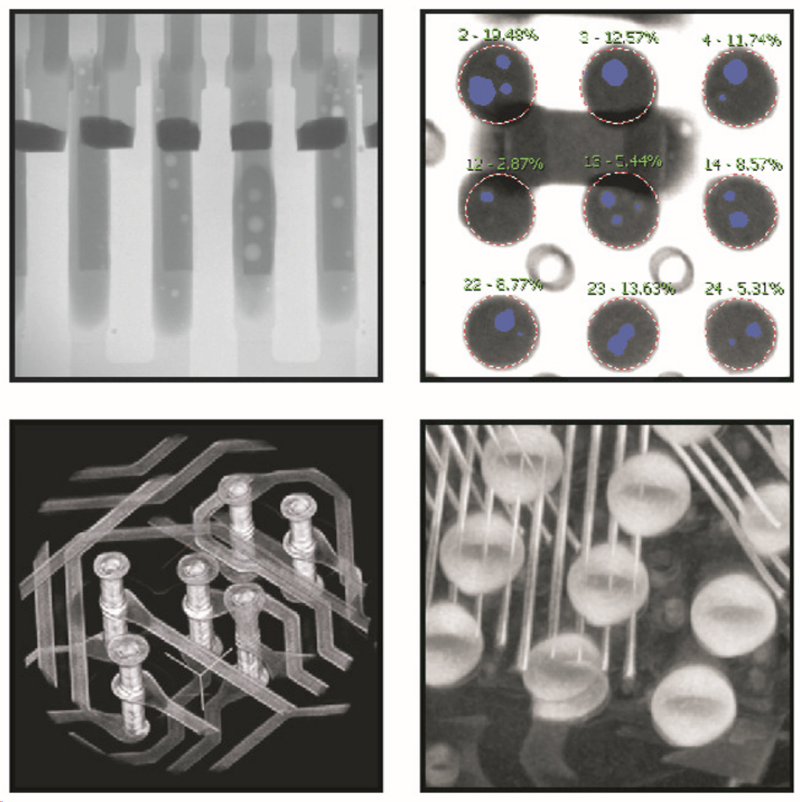

2.半导体封装：

随着半导体技术的不断发展，封装的复杂性也日益提高。X-ray检测设备能够有效应对以下挑战：

内部结构缺陷 (键合线、凸块/空洞)：

通过2D检测快速识别内部缺陷。

品质保证 (TSV、凸块脱离、多芯片封装)：

利用3D CT分析，深入了解封装内部结构，如硅通孔(TSV)的完整性、凸块脱离情况以及多芯片封装的堆叠情况。

3.电子/汽车零部件：

X-ray检测设备在电子和汽车零部件的制造过程中同样不可或缺。

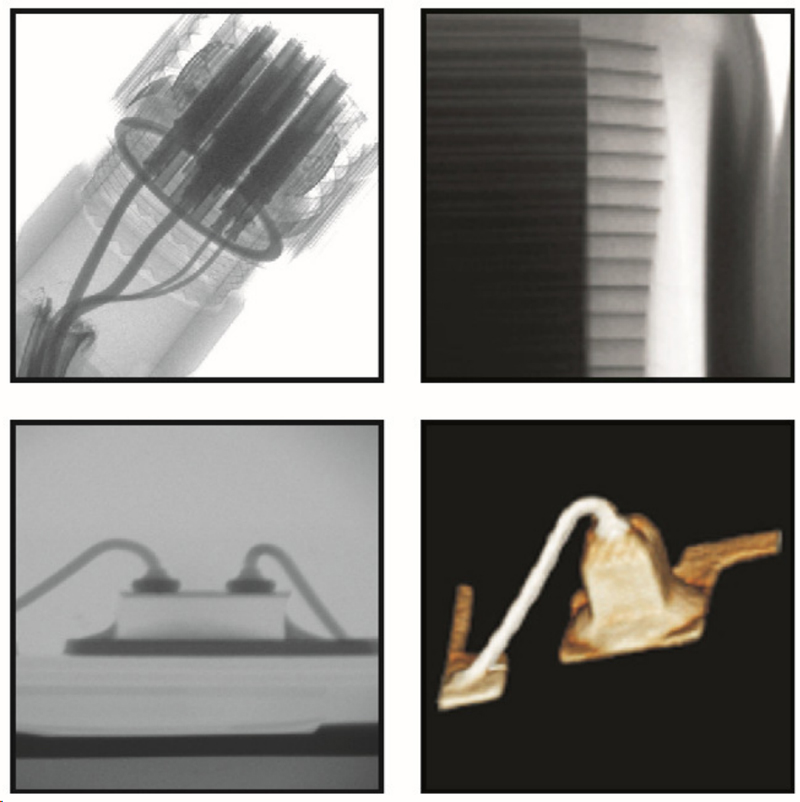

电子产品 (照相机模块、连接器、电池、LED)：

检测内部结构缺陷和隐藏元件，确保产品功能正常。

汽车配件 (连接器、线束、开关)：

检测连接器和线束的连接质量，以及开关的内部结构，保障汽车电子系统的可靠性。

4.铸件：

在铸造行业，X-ray检测设备主要应用于检测铸件内部的缺陷。

汽车配件 (变速箱壳体、发动机缸体、活塞、轮毂)：

检测气孔、缩松、裂纹等缺陷，提高汽车零部件的质量和安全性。

一般铝制压铸零件/中大型零件：

通过3D CT进行三维渲染和孔距计算，实现对复杂铸件的全面检测。

高压开关：

保障电力系统的安全稳定运行。

从应用实例看X-ray检测技术的价值与挑战

前文详细阐述了X-ray检测技术在不同行业的广泛应用，这些应用实例充分展现了该技术的巨大价值：它能够有效检测产品内部的各种缺陷，保障产品质量，提高生产效率，降低生产成本，并为各行业的安全生产/质量控制提供了有力保障。
然而，随着科技的不断发展和工业需求的日益提高，X-ray检测技术也面临着新的挑战：

• 检测精度与效率的平衡：在追求更高检测精度的同时，如何提高检测效率，满足大规模生产的需求，是一个重要的课题。尤其是在线检测的需求日益增多，对检测速度提出了更高的要求。
• 复杂结构和新型材料的检测：随着产品设计的日益复杂化和新材料的不断涌现，传统的X-ray检测技术面临着新的挑战。如何有效地检测具有复杂内部结构的产品，以及针对特定材料进行优化检测参数，是亟待解决的问题。
• 据分析与智能化：如何有效地利用X-ray检测产生的大量数据，进行智能化的缺陷识别、分类和预测，提高检测的自动化程度和智能化水平，是未来的发展趋势。例如，利用人工智能算法自动识别图像中的缺陷，并将其分类，可以大大提高检测效率和准确性。此外，通过对历史检测数据的分析，还可以预测潜在的质量问题，从而提前采取预防措施。
• 成本控制与普及应用：虽然X-ray检测技术具有诸多优点，但其设备成本相对较高，限制了其在一些中小企业的普及应用。如何降低设备成本，提高技术的易用性和可维护性，也是一个重要的发展方向。

X-ray检测设备作为现代工业生产中不可或缺的质量控制工具，在保障产品质量、提高生产效率、降低成本等方面发挥着重要作用。随着技术的不断创新，X-ray检测技术将在未来发挥更加重要的作用，为各行业的发展提供有力支撑。
