BGA焊点的X射线检测

对于高密度电子装联产品而言，BGA（Ball Grid Array，球栅阵列）封装因引脚数多、I/O密度高、寄生参数低、适合高速信号传输而被广泛应用于通信设备、汽车电子、工业控制、消费电子及高可靠性电子系统中。然而，BGA焊球阵列位于器件底部，焊后焊点被芯片本体遮挡，传统目视检测几乎无法完成内部质量评估。也正因如此，X射线检测已成为BGA焊接质量管控中不可替代的关键手段。

一、BGA封装的结构特点与检测难点

BGA是一种将圆形或柱状焊球按阵列形式分布于芯片底部的封装方式，器件通过回流焊工艺与PCB焊盘连接形成电气与机械连接。相比传统引脚外露封装，BGA封装可显著提升布线效率与封装密度，但也带来了更高的检测难度：焊点位置被封装体覆盖，焊后无法直接观察焊点真实形貌；焊点内部若存在微小空洞、裂纹萌生或局部润湿不良，仅凭AOI或人工目检很难发现；对于高层板、厚板、多层屏蔽结构产品，内部叠层和金属结构还会进一步增加判读复杂度。

因此，在BGA生产与失效分析环节中，企业更需要借助高分辨率、高穿透能力的X射线检测设备，对焊球形态、焊点面积、空洞比例以及相邻焊点之间的异常连接情况进行准确判断。这不仅关系到来料验证、首件确认、过程抽检和出货把关，也直接影响整机长期运行的可靠性。

二、BGA焊点常见缺陷有哪些？为什么空洞最受关注？

BGA焊点常见焊接缺陷主要包括空洞、虚焊、焊点过大、焊料偏移、连锡短路等。其中，空洞缺陷是电子制造现场中最常见、也是最容易被忽视的一类问题。所谓空洞，是指焊点内部存在封闭或半封闭的气孔区域，通常由焊料中的挥发性有机物、助焊剂残留、焊盘表面状态异常、回流温度曲线不合理或排气路径不畅等因素造成。高温焊接过程中，若内部气体不能及时逸出，就会在焊点凝固前滞留并形成空洞。

空洞并不一定会立即导致器件失效，但其风险在于会削弱焊点有效连接面积，降低焊点的机械强度、导热能力与导电性能。在大电流、高散热要求、高频高速信号或热循环环境下，空洞可能进一步加剧局部应力集中与热阻升高，进而影响连接可靠性。对于汽车电子、工控主板、服务器板卡、医疗电子以及高可靠性军工电子产品而言，空洞率过高往往意味着潜在隐患，而不是简单的外观问题。

三、BGA空洞缺陷的质量判定标准

在实际质量控制中，并不是所有空洞都必须判为不良。行业应用通常允许焊球内部存在一定范围内的小尺寸空洞，但是否可接受，关键在于空洞面积占焊球面积的比例以及空洞分布状态。换句话说，BGA空洞缺陷评估的核心，不是单纯“有没有空洞”，而是“空洞有多大、占比多少、是否集中、是否超限”。

因此，对于BGA焊点空洞缺陷的检测，真正的关键在于焊球区域和空洞区域的准确分割，以及二者面积的可靠计算。这也是为什么高品质X射线检测系统不仅要“看得见”，更要“测得准”“判得稳”。

四、BGA焊点X射线检测的工作原理

在BGA封装器件进行X射线检测时，X射线源发出的射线穿透PCB、焊点及封装体，不同材料与厚度会对射线产生不同程度的吸收。穿透后的信号被图像增强器或平板探测器接收，并进一步转化为可供观察和分析的图像。由于焊料、铜层、封装材料及空气空隙的吸收差异明显，焊点内部结构便可在图像中表现出来。

对于BGA检测而言，X射线源焦斑尺寸是影响成像质量的重要参数之一。焦斑越小，图像边缘越清晰，微小缺陷的识别能力越强，检测精度与灵敏度也越高。特别是在微间距BGA、CSP、倒装芯片等精密封装场景中，微焦点或纳米焦点X射线检测设备，往往更适合执行细节级焊点分析任务。

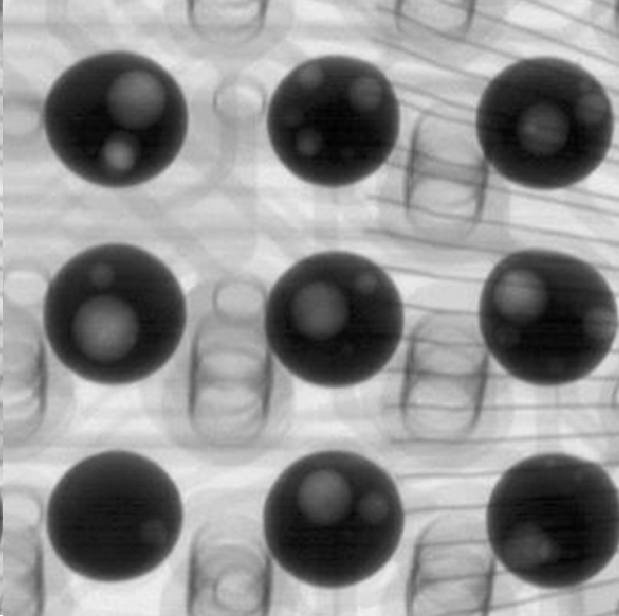

图示：采用回流焊焊接的塑封BGA芯片局部X射线图像。焊球阵列中可清晰观察到内部气泡特征，为后续空洞定量分析提供基础。

以上实例中，通过局部X射线图像可清楚看到若干焊球内存在气泡状区域，这说明焊点内部已形成可识别的空洞缺陷。对于批量生产企业来说，如果能够在回流焊后及时通过X射线检测发现此类异常，就能在产品流入下道工序之前提前拦截风险。

五、BGA焊点空洞缺陷的定量分析流程

仅凭肉眼观察“有空洞”还远远不够，真正具有说服力的质量判断，需要建立在定量分析基础上。对于BGA焊点而言，典型的分析流程包括：焊点定位、焊点区域分割、空洞区域提取、像素统计、等效面积计算、面积比输出及缺陷判级。借助图像处理算法与高质量成像数据，可以将原始图像中的每个焊点完整分离，并进一步识别焊点内部的空洞区域。

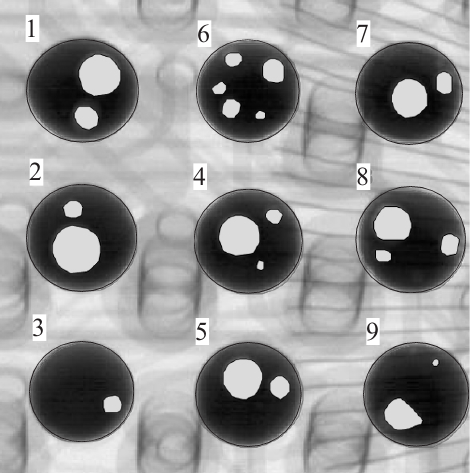

图示：BGA焊点图像中的焊点区域与空洞区域提取结果。通过完整分割，可实现焊球与空洞缺陷的一一对应分析。

从图中可以明显看到，每个BGA焊点都得到了较完整的分割，焊点内部的空洞区域也被有效提取出来。按照列方向坐标顺序进行编号后，即可对每个焊点及其内部空洞区域分别统计像素数量，进一步换算为焊球等效面积与空洞等效面积，并得到空洞面积比。这一过程对生产现场尤为关键，因为它把传统“经验判断”转变为“数据判定”，能显著提升质量检验的一致性与可追溯性。

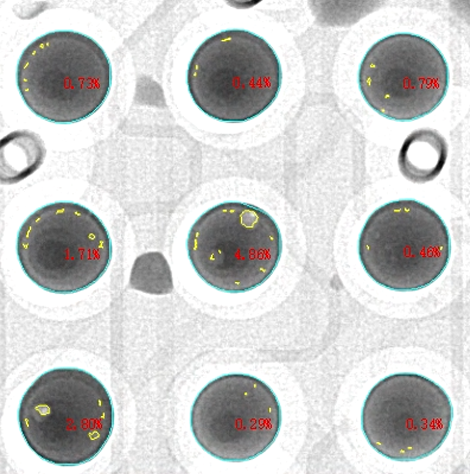

图示：BGA焊点空洞率结果示例。通过面积统计与比例计算，可快速判断焊点是否超出工艺允许范围。

六、BGA焊点空洞率为什么必须“定量”而不是“估计”？

在很多电子制造现场，最初对BGA焊点空洞的判断往往依赖检验人员经验，但随着封装精细化程度提升，仅凭目测估计已经无法满足高可靠性产品的质量要求。原因很简单：不同焊点大小不同、图像对比度不同、空洞形态不规则，仅通过主观观察很容易造成误判、漏判或不同检验员之间标准不一致。

定量分析的优势在于，它能够对每一颗焊球给出可复核的面积数据、空洞比例数据与编号位置数据。一旦某个焊点空洞率超限，不仅可以快速定位问题点位，还能追溯到具体批次、回流炉温曲线、锡膏批号、钢网开口设计或贴装参数。对于希望建立稳定制程能力的企业来说，这种数据化质量控制方式远比单次判图更有价值。

七、哪些因素会影响BGA焊点X射线检测结果？

想要获得真实、稳定、可用于判定的检测结果，除了依赖设备本身性能外，还需要关注多个关键因素。首先是射线源焦斑尺寸与几何放大倍率，这直接决定图像分辨能力；其次是探测器灵敏度与灰度层次，影响空洞边界是否清晰可辨；再次是样品摆放姿态与检测角度，角度不当可能导致焊点重叠、边界模糊或局部失真。此外，PCB层数、铜厚、器件结构复杂度、封装体吸收差异等，也都会影响图像质量。

所以，选择X射线检测方案时，不应只关注“能不能看见”，更应重视设备在微小缺陷识别、图像稳定性、批量检测一致性和数据分析能力方面的综合表现。尤其是当产品封装更小、密度更高、可靠性要求更严格时，高性能成像与软件分析能力往往决定了最终检测价值。

八、BGA焊点X射线检测适用于哪些行业和场景？

BGA焊点的X射线检测，适用于几乎所有使用隐藏焊点封装的电子制造与质量分析场景。包括但不限于：SMT产线首件检测、回流焊后抽检、FA失效分析、返修后验证、来料品质评估、新产品导入试产验证、工艺参数优化和客户端质量稽核。尤其对于采用BGA、QFN、CSP、LGA、PoP、倒装芯片等封装形式的企业，内部焊点状态往往无法通过外观直接判断，X射线成像便成为必要的过程控制工具。

从行业分布来看，汽车电子、消费电子、服务器与存储设备、通信设备、安防电子、工业主板、LED驱动、电源控制板以及医疗电子等领域，对焊接可靠性要求越来越高，BGA焊点检测频率也在持续上升。对于承接OEM/ODM订单的工厂来说，拥有稳定的X射线检测能力，更有助于提升客户信任度与交付竞争力。

九、如何通过X射线检测结果反向优化焊接工艺？

高质量检测的价值，不仅在于筛出不良，更在于帮助企业持续改善工艺。若BGA焊点空洞率偏高，可从多个方向排查并优化：检查锡膏活性与挥发特性是否匹配当前回流曲线；评估钢网厚度与开口设计是否导致焊料量异常；确认焊盘表面处理质量是否影响润湿与排气；分析预热区与峰值区设置是否使助焊剂挥发和焊料熔融过程失衡；同时还应检查元件底部设计、PCB通孔结构及局部散热条件是否影响气体释放路径。

通过前后批次X射线检测数据对比，工程师可以更清晰地看到参数调整是否有效。这种以图像和数据为依据的优化方法，能够减少“试错式调机”的成本，提高工艺改善的效率与把握度。

十、选择BGA焊点X射线检测方案时，最应关注什么？

对潜在采购和质量负责人而言，选择BGA焊点X射线检测设备或解决方案时，建议重点关注以下几个维度：第一，成像分辨率是否足以识别微小空洞与细微焊接异常；第二，设备是否具备稳定的放大、测量、标注及缺陷分析能力；第三，软件是否支持焊点区域自动提取、面积统计和结果输出；第四，设备操作是否便捷，是否适合一线质检与工程人员快速上手；第五，售后服务与应用支持是否完善，能否针对具体BGA产品提供实用检测方法与参数建议。

如果当前正面临BGA焊接不良率波动、客户审核压力增加、返修成本偏高或新品导入效率不理想等问题，那么引入更专业的X射线检测能力，通常会比单纯增加人工复判更有效。因为真正的质量提升，来自对内部缺陷的可视化识别与可量化控制。
