如何选择符合自己产品检测要求的X射线检查机

1选型前必须明确的三个核心问题

选择X射线检查机并非越贵越好，而是适配度决定价值。在咨询设备厂商之前，建议先明确以下三点：

2四大主流X射线检查机类型深度解析

骅飞科技深耕工业X射线检测领域多年，形成了覆盖从超高精度开管微焦点到高速在线AXI的完整产品矩阵，下面逐类进行专业解析：

高精度首选

160kV 透射式开管微焦点X射线检查机

随着半导体元器件持续向纳米级迈进，传统闭管X射线源在焦点尺寸、射线锥角及光学放大倍数等技术指标上已逼近极限，无法满足亚微米乃至纳米量级的高精度检测需求。

骅飞开管微焦点X射线检查机采用160kV透射式开管X射线源，焦点尺寸可达亚微米级（＜1μm），实现更大射线锥角与超高光学放大倍数，将检测分辨率推进至近纳米级别，彻底突破闭管技术瓶颈，有效填补国内该领域的技术空白。

管电压最高 160kV

焦点尺寸＜1μm（亚微米级）

射线源类型透射式开管

放大倍数超高倍率，满足近纳米检测

可穿戴电子汽车电子半导体封测航天军工主控板

综合应用

闭管微焦点X射线检查机

闭管微焦点X射线检查机具备性价比高、维护成本低、操作稳定等显著优势，广泛应用于新能源电池、集成电路电子制造及铸件焊件材料检测等主流工业场景。

骅飞闭管系列搭载先进的图像处理软件与缺陷识别AI算法，针对铸件气孔、焊缝裂纹等缺陷实现自动化智能判读，大幅降低人工劳动强度，显著提升检测效率与数据精准度，帮助工厂迈向精准大数据分析驱动的智能化质检模式。

新能源电池集成电路电子制造铸件检测焊件检测材料检测

查看相关设备详情

三维透视

工业3D/CT 在线型X射线检测机

传统的二维DR检测图像在高精密零部件、整机产品的缺陷评估中存在明显的信息缺失问题——无法真实呈现缺陷的空间位置、体积及严重程度。

骅飞工业CT检测系统通过三维断层重建技术（CT Reconstruction），精确还原被测物体内部三维结构，结合自主研发的AI智能检测算法与可编程软件平台，实现多维度缺陷识别与量化分析，满足5G通讯、航空航天、新能源、石油地质等高价值应用场景的严苛检测需求。

5G通讯基板集成电路制造汽车电子新能源铸造行业航空航天教学科研石油地质

查看工业CT设备详情

产线全检

高速在线型X射线检测系统（AXI）

随着集成电路与新能源行业自动化产线的持续升级，传统在线设备已无法在检测速度、可靠性与检测功能三个维度同时满足客户需求。特别是头部电子终端厂商，对国内设备的认可门槛持续提升。

骅飞AXI系统针对上述痛点专项研发，具备高通量检测速度、稳定可靠的工业级架构以及丰富的缺陷识别功能，真正实现产线全检而非抽检，助力制造商大幅提升良品率管控水平。

SMT产线集成电路封装新能源电池电子终端制造

查看AXI设备详情

国产替代

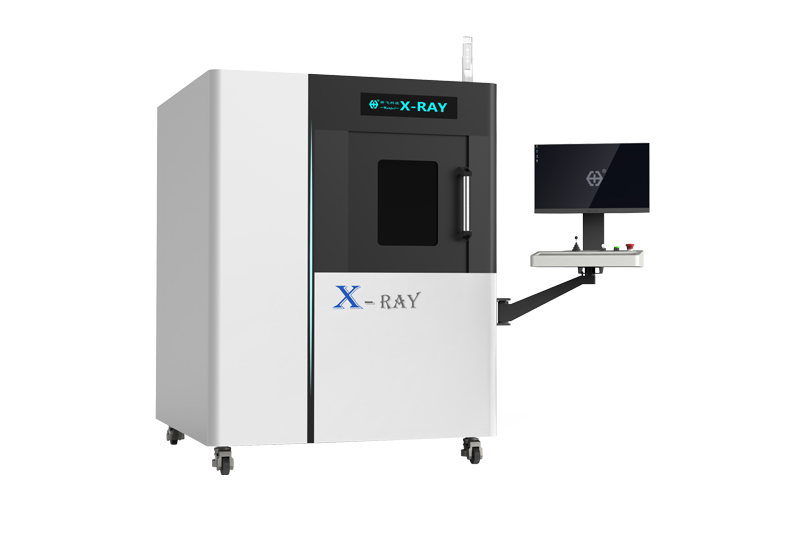

集成电路制程专用开管X射线检测系统

在半导体行业高速发展的背景下，检测精度与检测效率的双重提升需求日益迫切。长期以来，超高精度集成电路制程检测设备市场几乎被国外品牌垄断，国内制造商面临严重的"卡脖子"风险。

骅飞科技在国产替代战略的有力推动下，自主研发了集成电路制程专用开管X射线检测系统，在关键技术指标上实现了对标国际先进设备的重大突破，为中国半导体产业链提供坚实的国产检测装备支撑，推动集成电路封装检测的全面自主可控。

晶圆级封装先进制程IC倒装芯片半导体制造

3五类设备横向对比——快速锁定适配机型

4常见选型误区与专业建议

误区一：认为管电压越高，检测效果越好

管电压决定X射线的穿透能力，适用于高密度材料（如铸铁、厚铜板）。但对于精密半导体或薄型电子器件，过高的管电压反而会导致对比度下降，影响细微缺陷的识别。焦点尺寸与放大倍数才是精度的决定性因素。

误区二：闭管设备足以替代开管设备

对于封装节距＜100μm的先进半导体、BGA焊球内部Void率检测，闭管X射线源的焦点尺寸（通常5μm以上）已无法提供足够的分辨率。开管微焦点X射线源可将焦点压缩至亚微米级，是解决此类问题的唯一可行路径。

误区三：二维DR检测可以替代三维CT

DR图像是三维实体在二维平面上的投影叠加，不同深度的缺陷会相互遮蔽。对于铸件内部缩孔体积分析、电池极片断层评估等需要精确三维形貌的应用，工业CT是唯一可靠的技术手段，无法用DR替代。

误区四：在线设备通用，无需细分产品参数

不同在线X射线系统在检测节拍、焦点尺寸、射线角度、自动化对接协议等方面差异显著。高速AXI系统与通用在线设备在产线集成要求和检测能力上有本质区别，须结合具体产线UPH和检测项目进行专项评估。

5为什么选择骅飞科技

• 全系列产品矩阵：从亚微米开管微焦点到高速AXI，覆盖从实验室级精度检测到产线级全检的完整需求谱，实现一站式技术选型。
• 自主核心技术：X射线源、探测器系统、图像算法与软件平台均拥有自主研发能力，避免核心部件受制于人，确保长期技术服务能力。
• AI赋能智能检测：搭载自主开发的缺陷识别算法，支持铸件气孔、焊缝裂纹、BGA焊接缺陷等多种缺陷的自动化智能判读，助力工厂实现智能化质检升级。
• 国产替代战略支撑：在集成电路制程检测、高精度封测等领域实现技术突破，为中国半导体产业链提供可靠的国产装备选择，打破国外设备垄断。
• 行业经验深厚：深度服务半导体、新能源、汽车电子、航天军工等高要求行业客户，积累了大量实际应用案例与工艺验证数据，选型建议有据可依。
