铸件X射线数字成像检测：正确选择透照方式，精准把控图像质量

一、 透照方式选择的核心准则

二、 优选方案：单壁透照布置

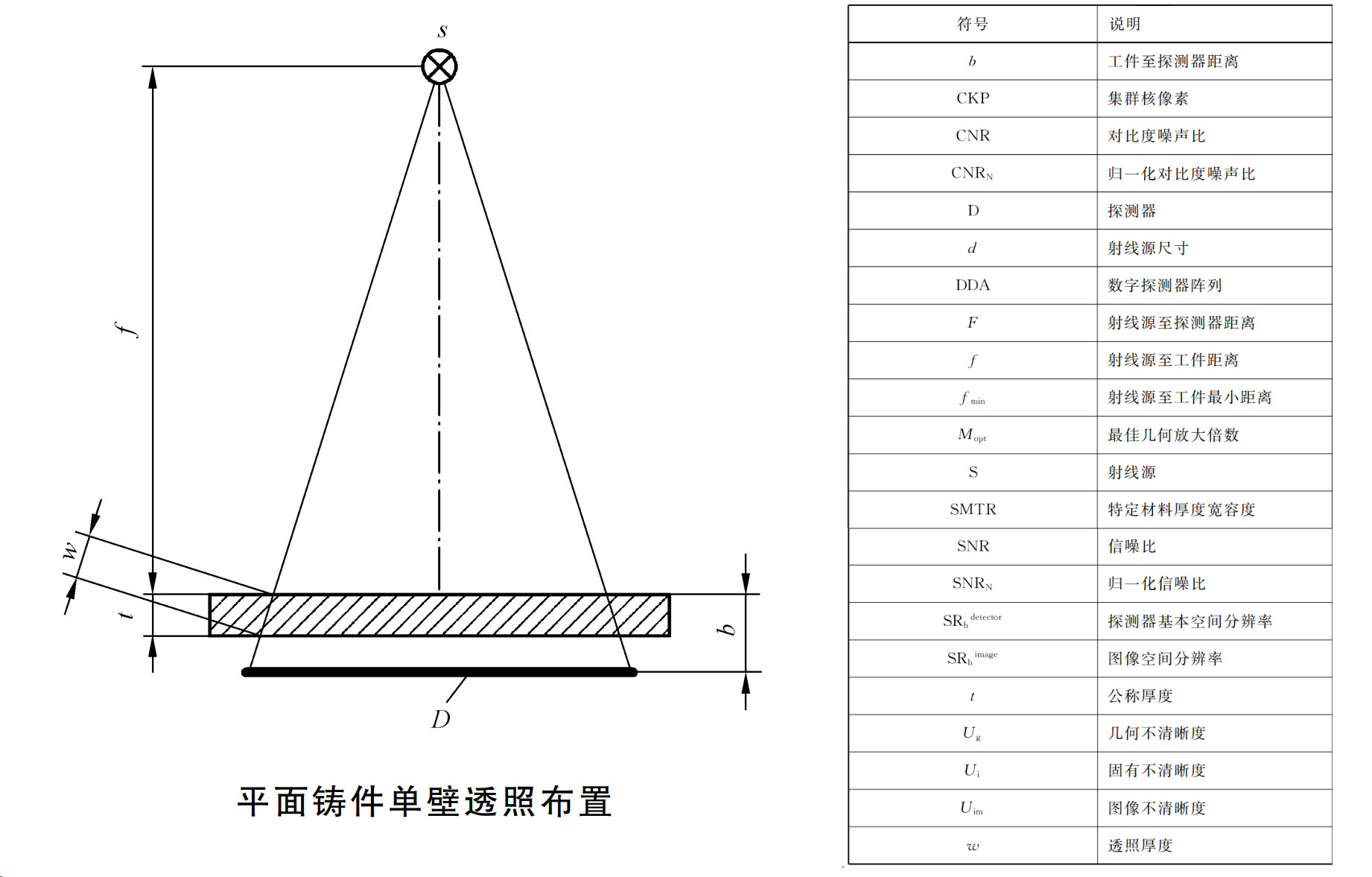

平面铸件单壁透照布置

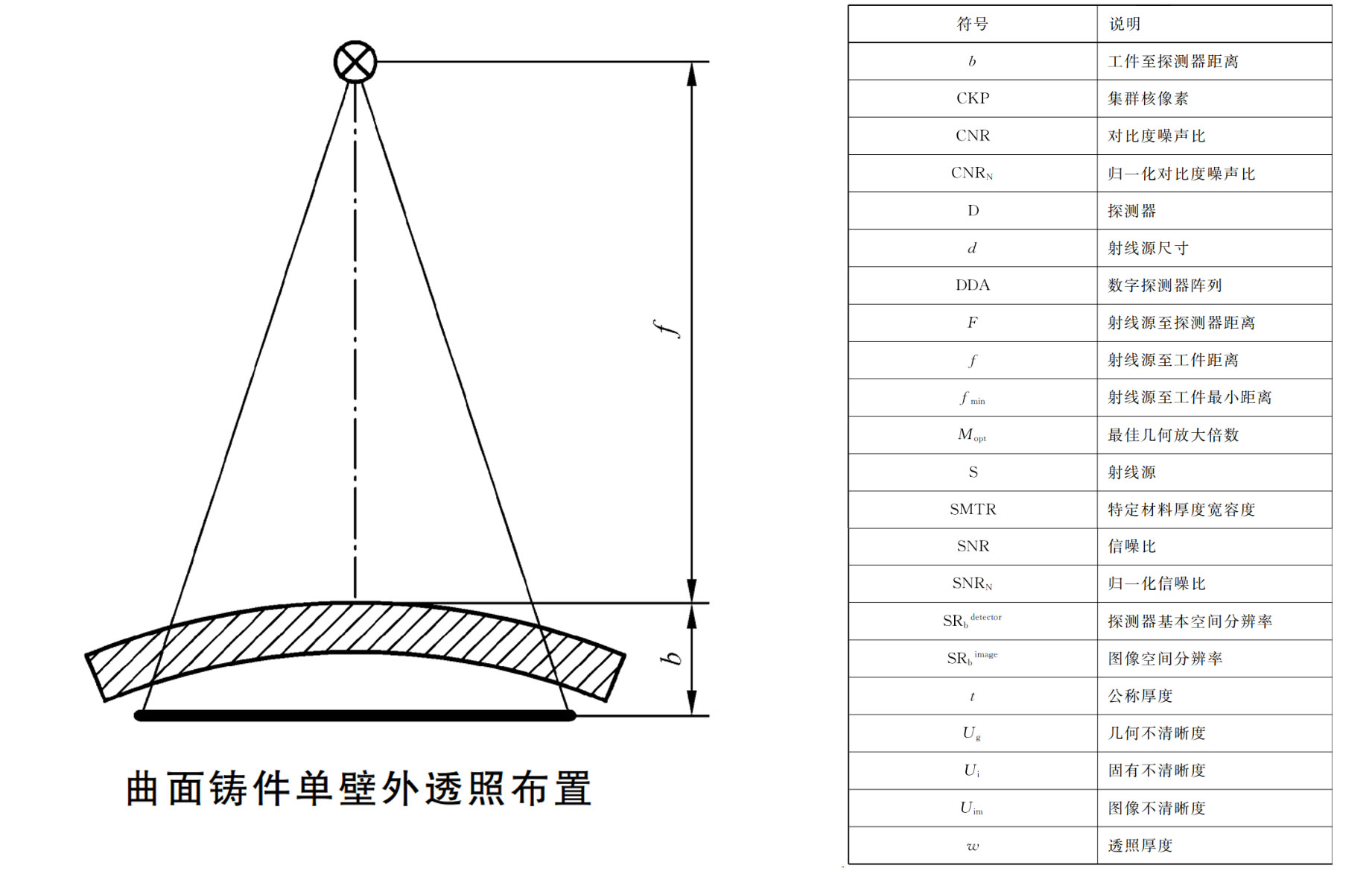

曲面铸件单壁外透照布置

曲面铸件单壁内透照：当射线源位于被检工件凹面侧，探测器位于凸面侧时（见下图）。若工况与物理条件允许，曲面铸件应优选此类内透照方式，从而获得更理想、更清晰的透照方向和更低的几何不清晰度。

曲面铸件单壁内透照布置

三、 替代方案：双壁单影透照

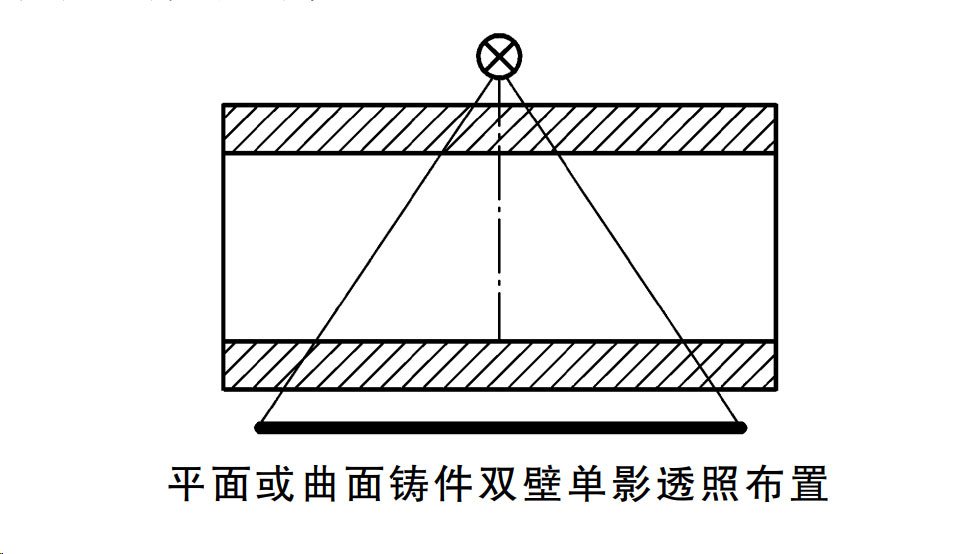

当针对平面或曲面铸件采用双壁单影透照时，射线源与探测器分列被检工件的两侧。务必按下图的透照方式进行布置：在满足灵敏度和图像不清晰度严格要求的前提下，放射源至被检区表面的距离应尽可能缩短至最小，以保障影像质量。

平面或曲面铸件双壁单影透照布置

四、 复杂工况对策：双壁双影透照

在采用双壁双影透照（射线源与探测器分别位于工件两侧）时，可分为分段曝光与整体曝光。评定时需注意：缺陷应按单壁的厚度分级，若工件壁厚不同时，应参照较小的壁厚标准。

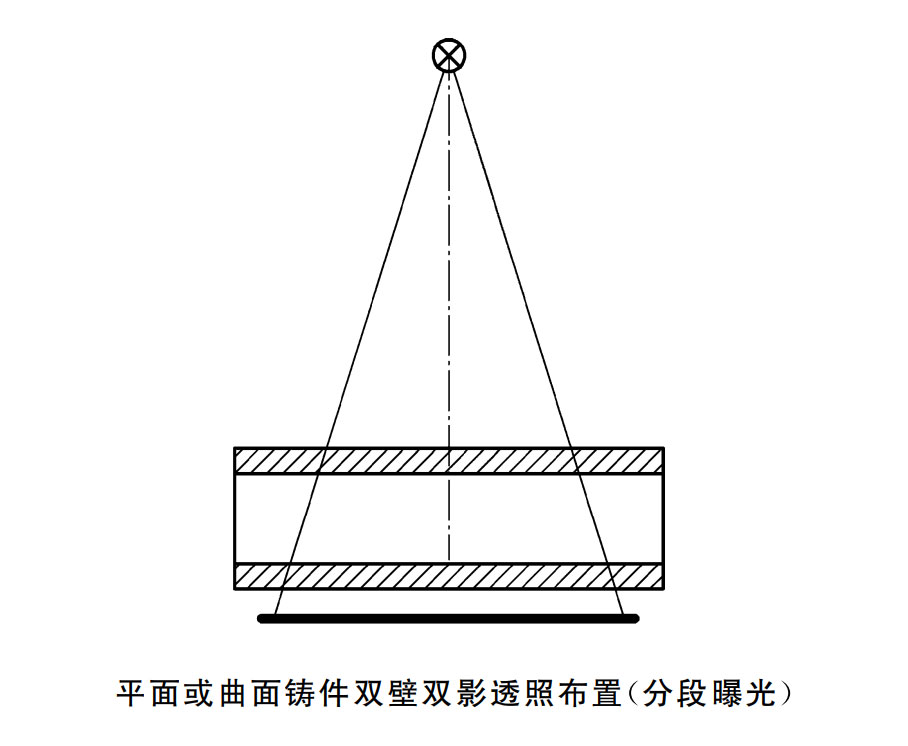

双壁双影透照布置 (分段曝光)

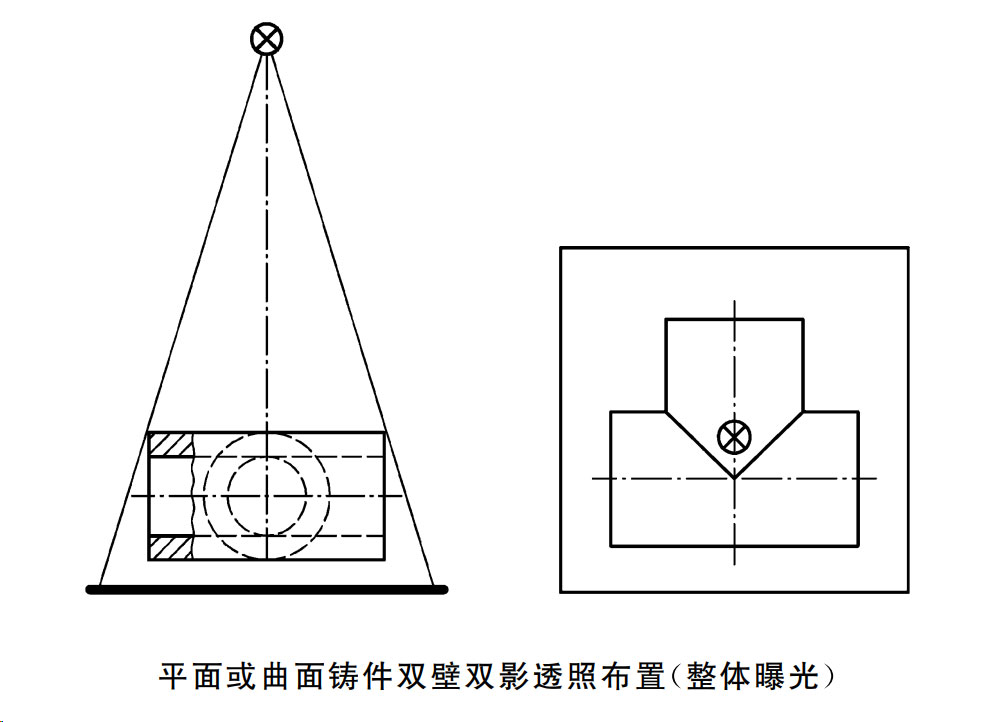

双壁双影透照布置 (整体曝光)
*适用于几何形状限制或需更高灵敏度的场景

五、 复杂几何形状铸件透照方案

面对现代工业设计中越来越复杂的铸件结构，标准化、规范化的透照布置对于避免漏检错检至关重要。以下是针对边缘法兰、肋形、十字交叉及楔形等复杂铸件的专业透照布置示例：

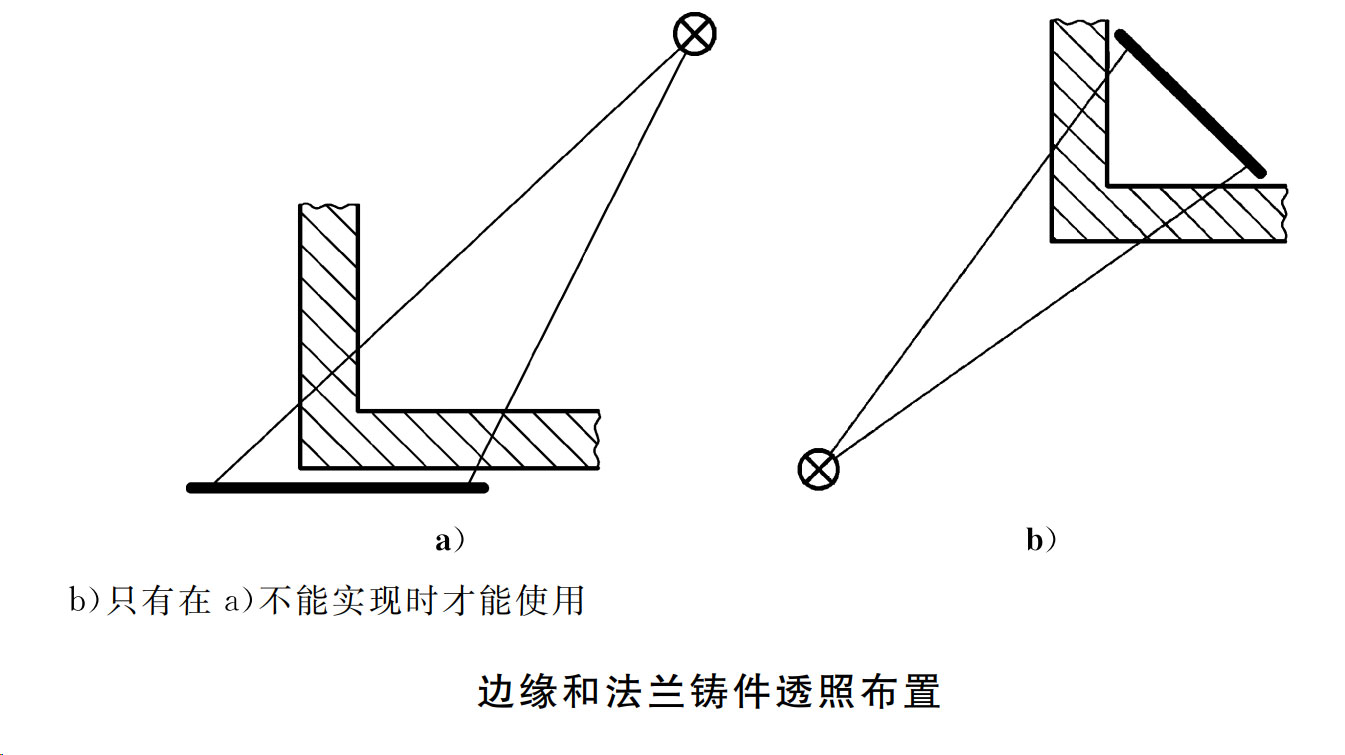

边缘和法兰铸件布置

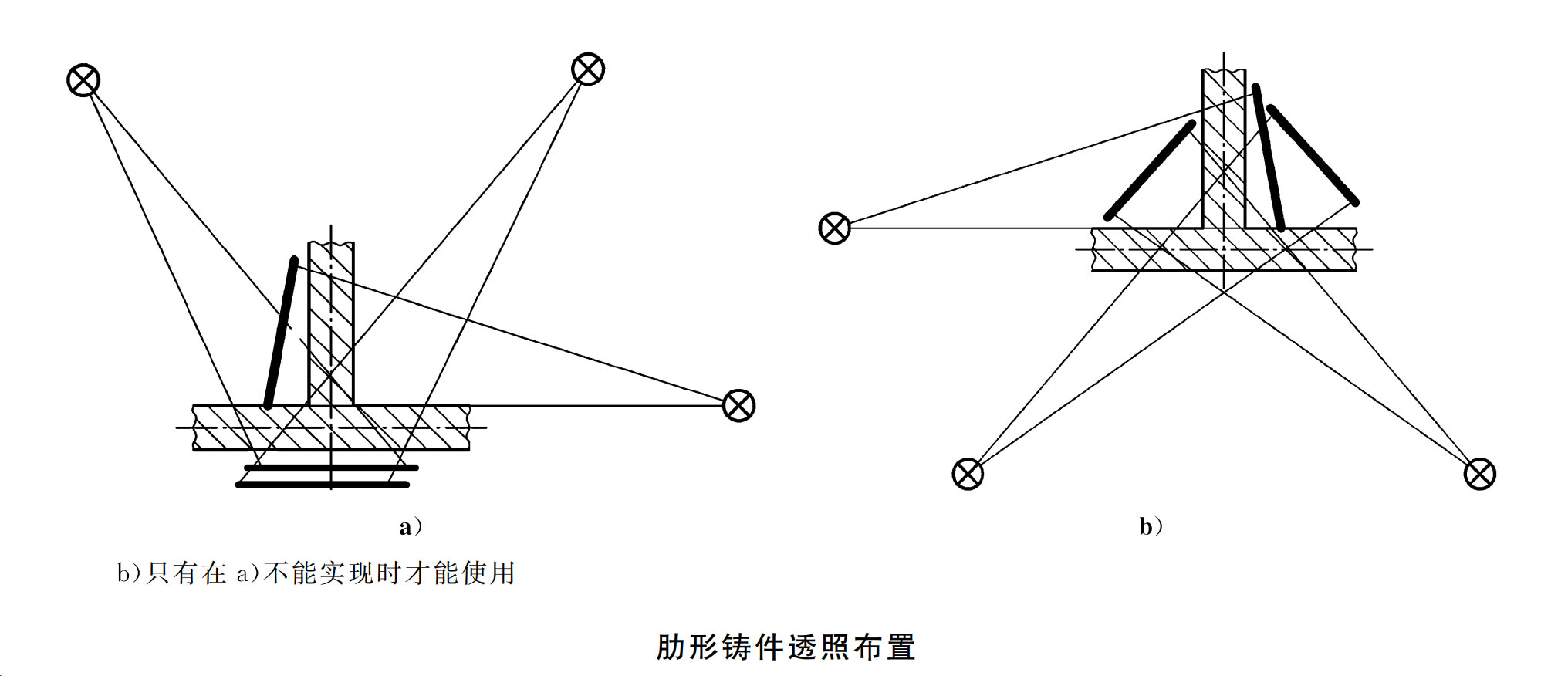

肋形铸件布置

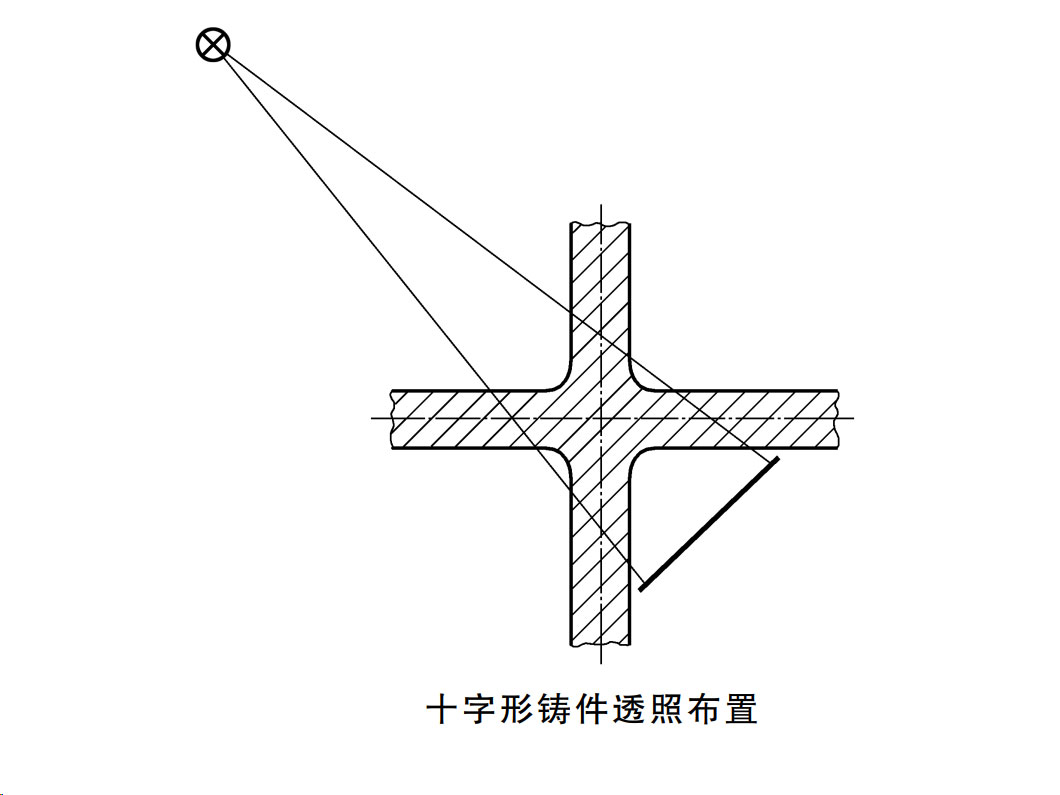

十字形铸件布置

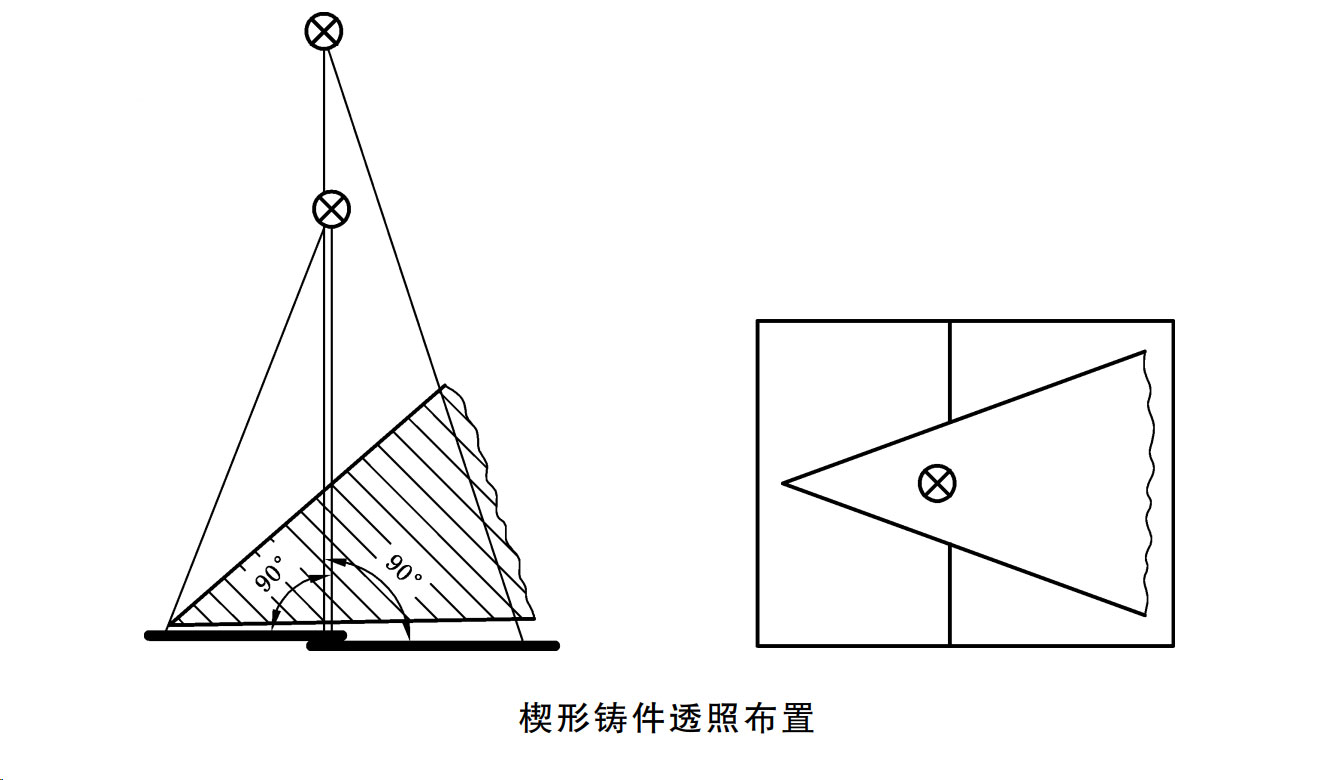

楔形铸件布置

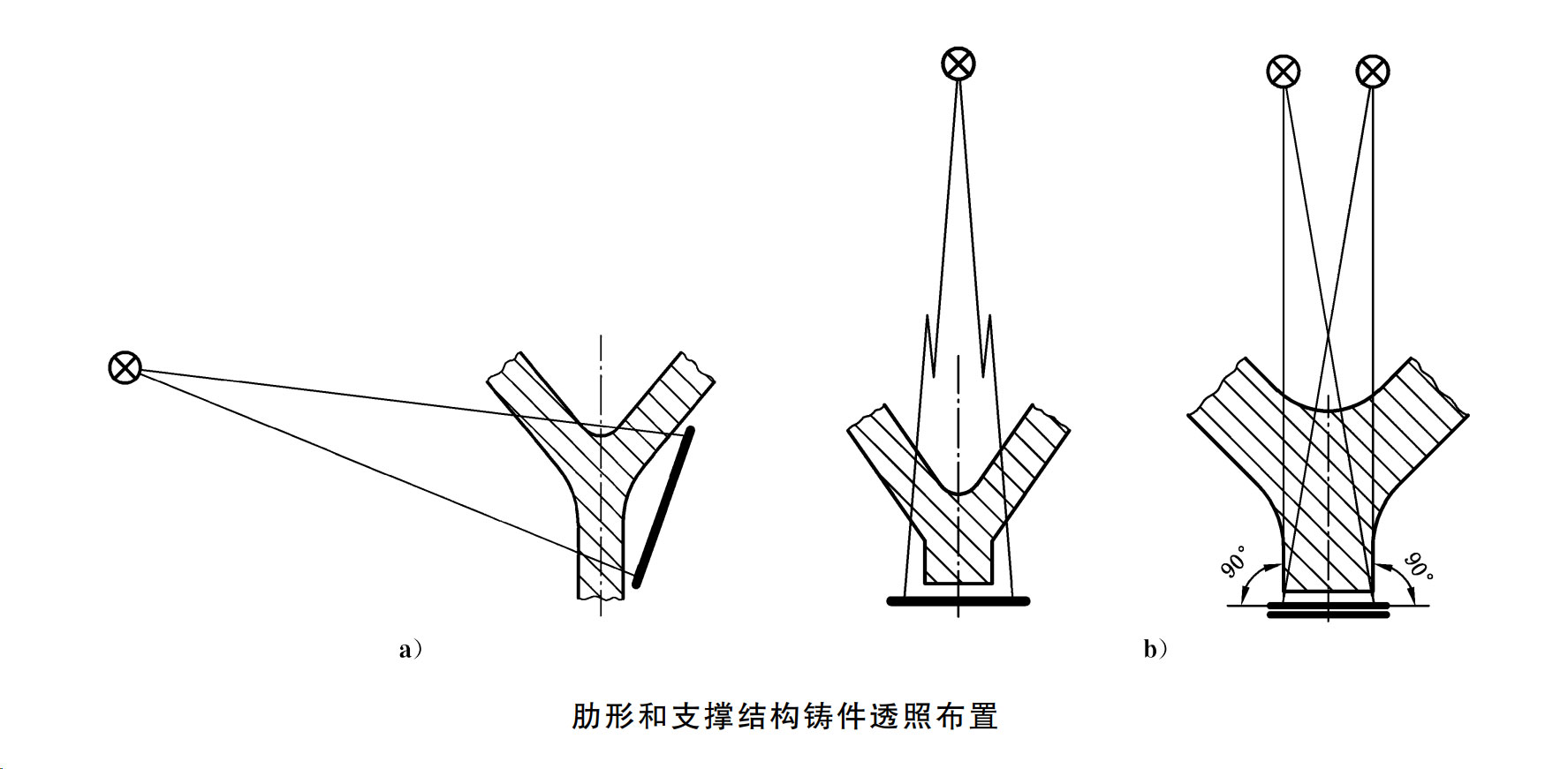

肋形和支撑结构布置
