在线式X射线检查机工作流程视频——FPC软板SMT贴片检测全程实拍

通过实拍视频与现场图片，完整呈现一条FPC软板（柔性线路板）在在线式X-Ray检查机上从进料、扫描检测到自动出料的全流程。所有检测均在生产线上实时完成，无需人工取放，真正实现产线级无缝集成。

为什么FPC软板检测必须使用X射线？

FPC柔性线路板因其结构轻薄、弯折自由的特性，广泛应用于智能手机、可穿戴设备、汽车电子及医疗器械等领域。然而，正是这种精密的柔性结构，导致其SMT贴片焊接后的内部缺陷极难通过传统目检（AOI、人工目视）发现。

X射线的穿透能力使其可以"透视"焊点内部，直接呈现BGA、LGA等封装器件底部的焊球形态，精准识别肉眼无法察觉的隐性缺陷。对于要求来料100%全检或过程全检的高端制造工厂，在线式X-Ray已成为品质管控不可替代的核心设备。

在线式X射线检查机：完整检测流程实拍

以下为骅飞在线式X射线设备对FPC软板执行自动检测的实际工作全程，流程清晰、动作连贯，全程无需人工干预。

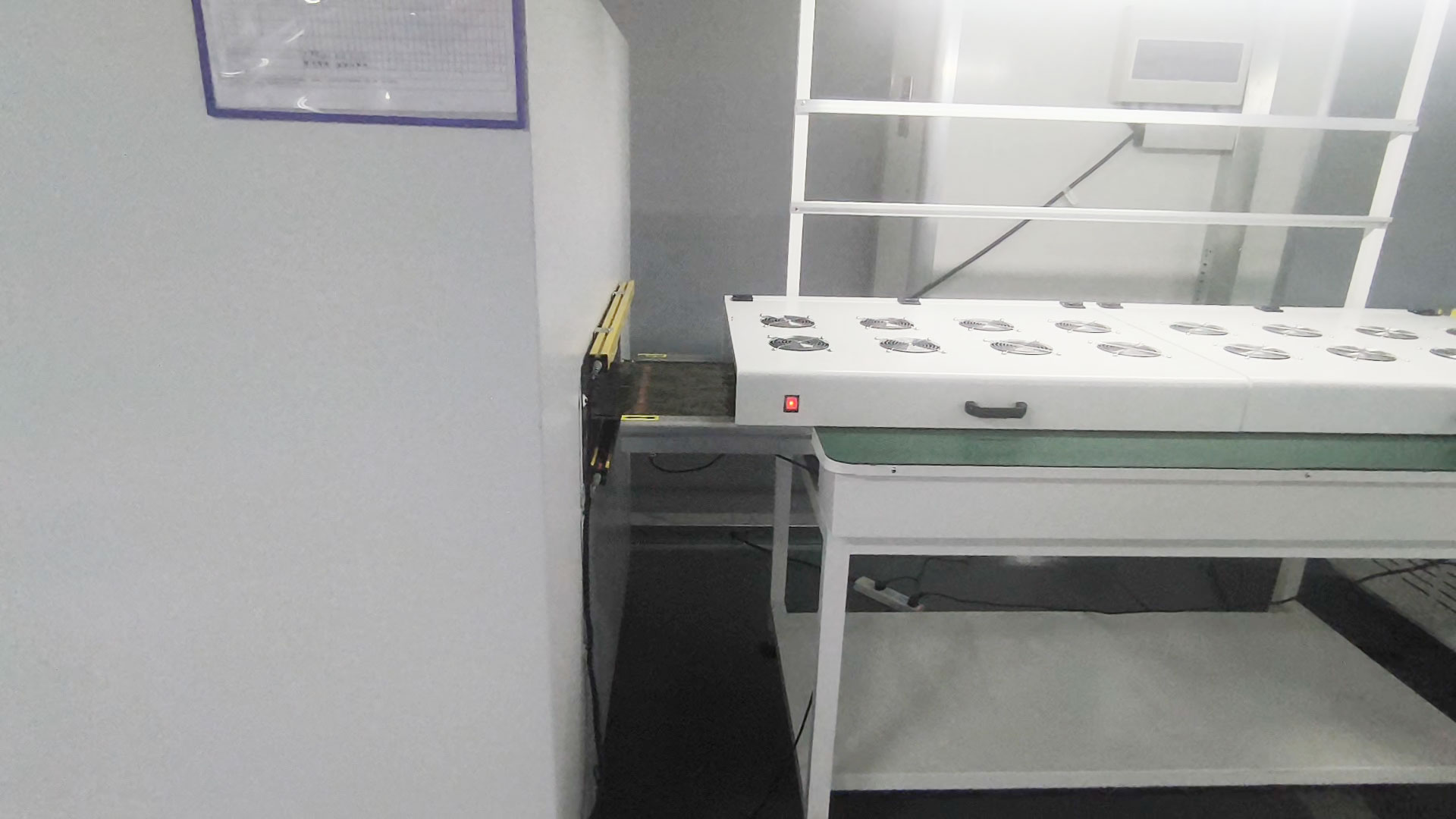

第一步：FPC软板自动进入设备——进料口实拍

设备进料端通过皮带传输机构与产线直接对接，FPC软板随生产节拍平稳进入设备腔体。整个进料过程平稳无顿挫，对薄型、易变形的柔性板不会造成任何机械损伤。设备可兼容多种规格的FPC拼板，换型调整只需修改程序参数，无需更换物理治具。

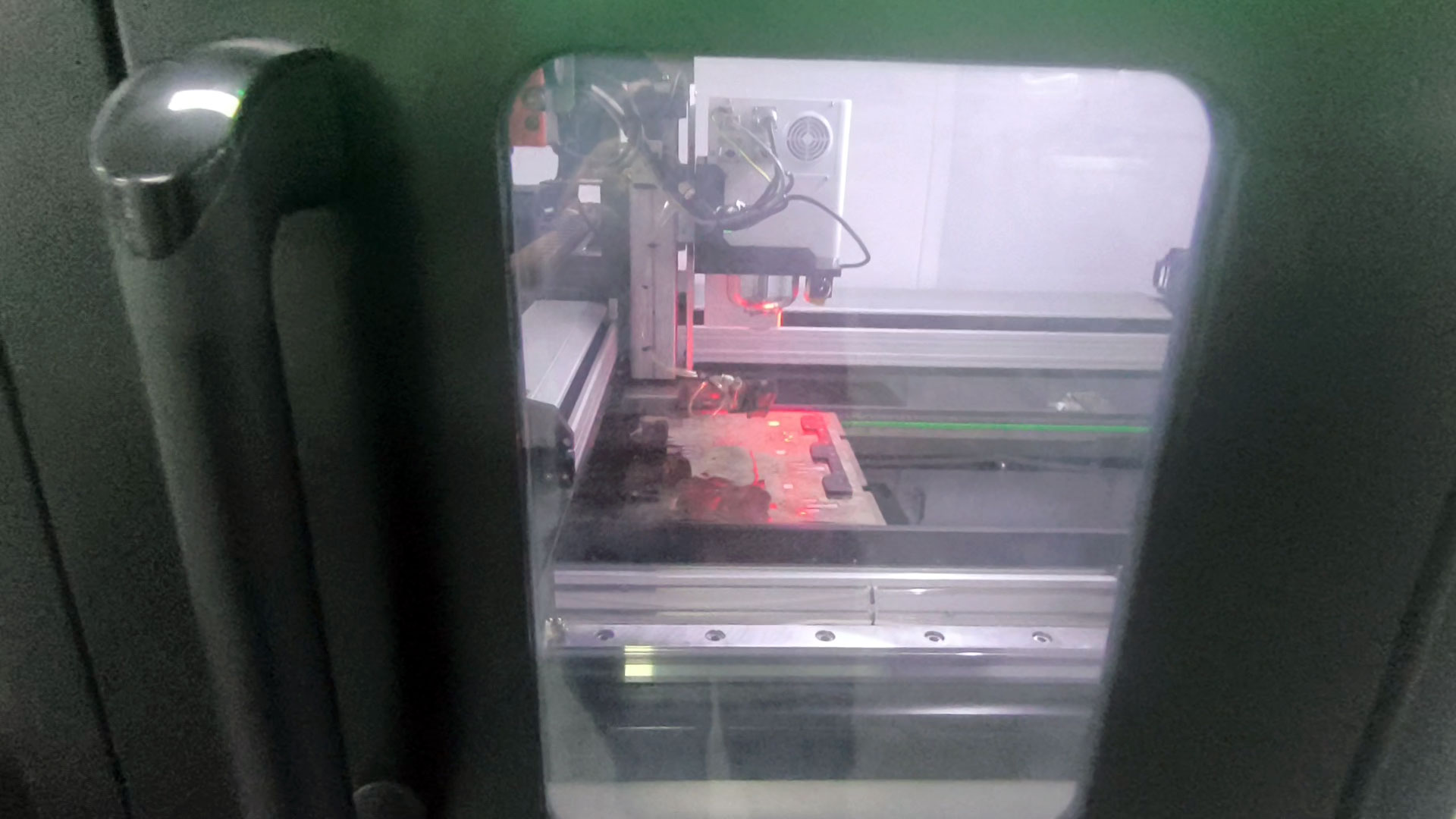

第二步：X射线实时穿透扫描——检测进行中

FPC进入辐射防护腔体后，高能X射线光管从下方照射，平板探测器在上方同步采集穿透影像。整个成像过程以毫秒级响应，生成高分辨率灰度图像，清晰呈现焊点内部锡膏的填充形态、气孔分布及焊球完整性。

第三步：SMT贴片焊点的实时成像效果

下方动图展示了X射线对SMT贴片焊点的实时检测影像。在X射线图像中，锡膏密度高的区域显示为深色（高灰度值），气孔、空洞等缺陷区域则呈现为明显的白色亮斑。系统算法将依据这一灰度差异，计算焊点内部的空洞率（Void Rate），并与预设阈值进行比对，最终给出判定结论。

第四步：多区域自动扫描——软板全面覆盖

FPC软板由于其柔性拼版特性，单张板上往往包含多个独立电路单元，且焊点密度分布不均。本设备搭载多轴联动运动系统，可对FPC板面上的不同区域自动编程扫描，确保每一个焊点都在检测范围之内，不存在漏检死角。

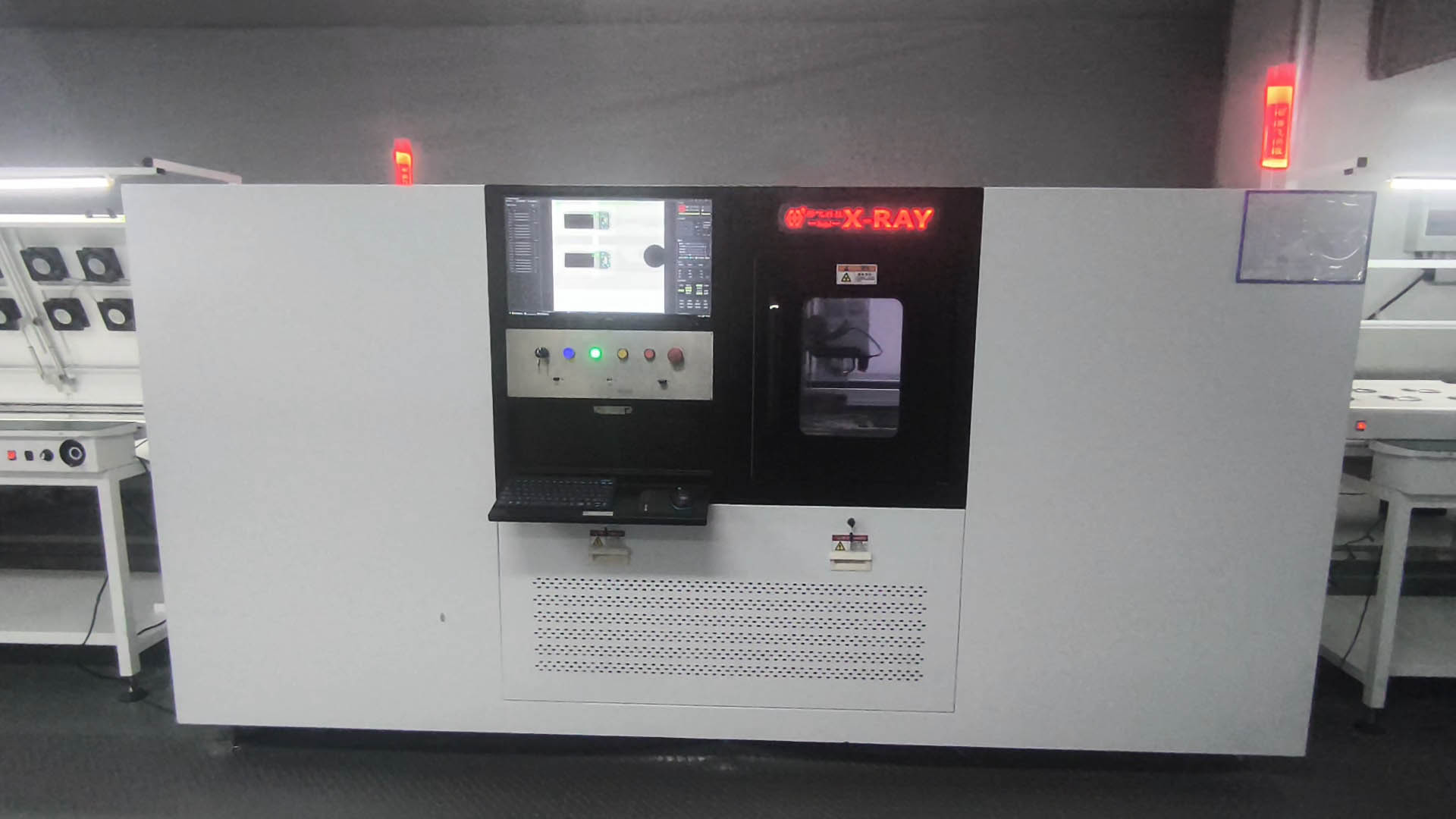

第五步：设备全貌——产线集成实况

下图为设备在实际产线上运行时的全貌实拍。设备可直接嵌入现有SMT产线，与回流焊、AOI等设备无缝串联，符合工业4.0产线自动化升级要求。设备外壳采用铅房防护结构，X射线泄漏量远低于国家标准，可长时间安全运行，无需操作人员离场。

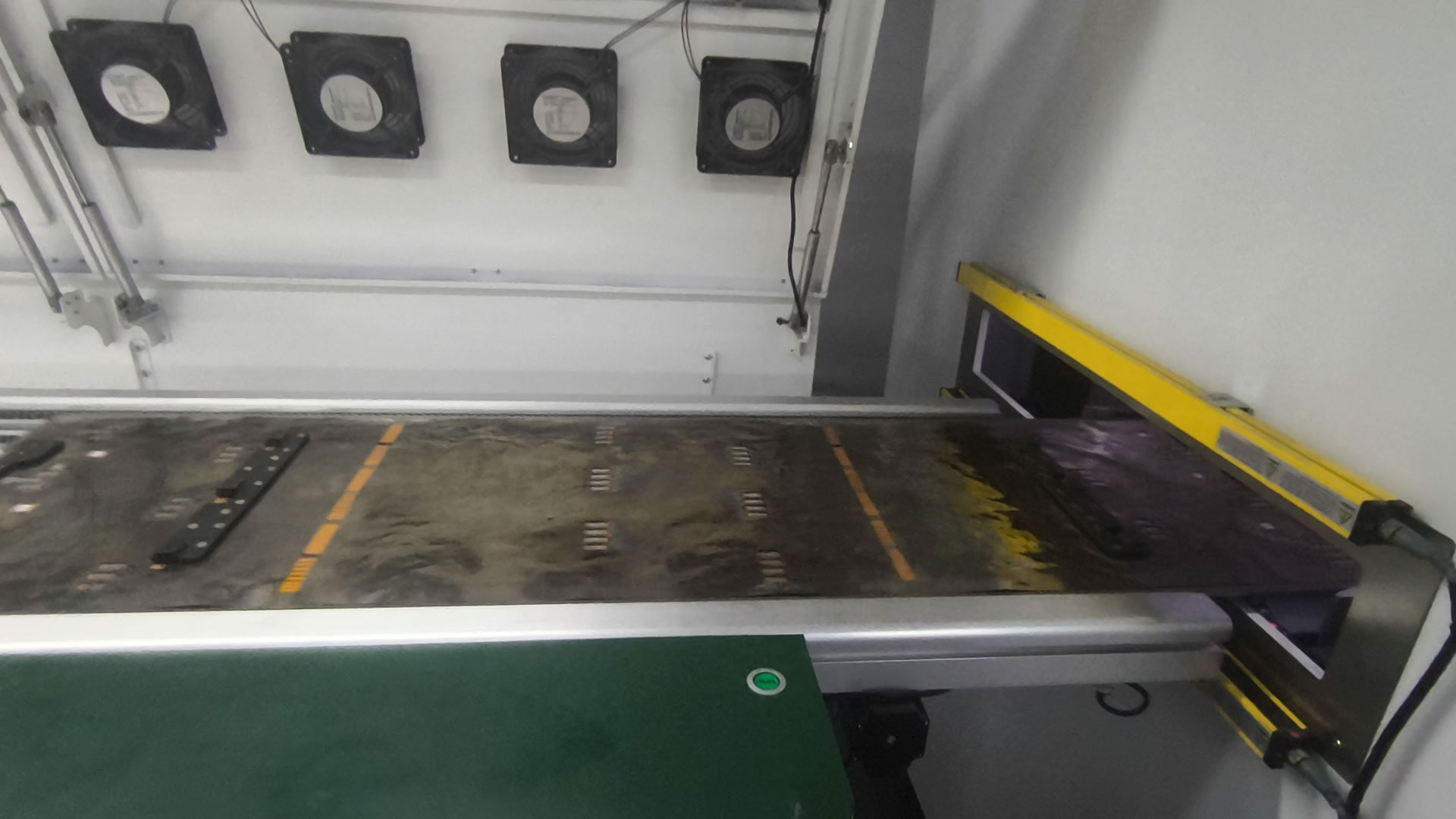

第六步：检测完成，FPC软板自动出料流入下一工序

检测完成后，设备出料口挡板自动开启，经判定为OK的FPC软板被平稳送出，直接流入下一道工序（如分板、包装或入库）；判定为NG的板件则被分流至不良品通道，由系统自动记录并标记，供品质工程师进行复判和失效分析。整个过程全程自动化，无需人工干预，节拍时间与产线完全同步。

可检测的主要焊接缺陷类型

在线式X-Ray检查机对以下SMT焊接缺陷具备稳定可靠的检出能力，适用于BGA、CSP、QFN、LGA、连接器及通孔焊等多种封装形式：

设备核心技术优势

• 真在线集成：传送带标准宽度设计，可与回流焊炉出口直接对接，不中断产线节拍
• 铅房防护结构：设备周边X射线泄漏剂量率符合GB国家标准，操作环境安全合规
• AI算法驱动：基于深度学习的缺陷识别模型，误判率低，适应多样化焊点形态
• SPC统计分析：内置焊点质量趋势分析模块，支持CPK/PPK计算，辅助工艺持续改善
• 可追溯报告：每块板、每个焊点的检测影像及结果均可存档，满足IATF16949、医疗等行业追溯要求
• 低维护成本：X射线管寿命设计延长，核心耗材更换周期长，设备综合使用成本可控

适用产品与行业场景

本款在线式X-Ray检查机已在以下品类的FPC及SMT产品检测中积累丰富案例：

• 智能手机、平板电脑内置FPC模块（摄像头、天线、电源连接器等）
• TWS蓝牙耳机、智能手表等消费类可穿戴器件
• 新能源汽车BMS电池管理系统FPC连接件
• 车载摄像头、ADAS传感器模块
• 医疗检测设备精密电路板组件
• 工业控制器、通信基站高密度SMT组件

决策参考：常见问题解答

Q：在线式X-Ray与离线式相比，适合什么样的工厂？

在线式X-Ray适合有持续大批量生产需求、希望实现全检（而非抽检）并减少人工的工厂。若产线节拍稳定、产品型号集中，投资回报率尤为突出。离线式则更适合打样验证或产量较低的灵活生产场景。

Q：导入设备后需要专职操作员吗？

设备日常运行（自动进出料、自动判定）无需专职人员值守。首次接入新品种时，工艺工程师需编写检测程序（通常数小时内完成）；后续同款产品切换仅需调用已有程序，操作负担极低。

Q：设备能否与我们现有MES系统对接？

支持。设备提供标准工业通信接口（如SMEMA、RS-232、TCP/IP等），可将每块板的检测结果、影像及时间戳实时传输至工厂MES/ERP系统，满足产线数字化管理需求。

Q：X射线对操作人员健康有影响吗？

无需担忧。设备采用全封闭铅房防护，在正常工作状态下，设备外表面的X射线泄漏剂量率远低于国家标准限值（GB 17589），操作人员在设备旁正常工作无安全风险。

Q：可以检测非FPC的普通PCB或BGA芯片吗？

可以。本设备兼容常规PCB硬板、BGA/CSP/QFN封装芯片、连接器焊接、通孔焊点等多类产品检测，灵活性高，不局限于FPC软板应用。
