开管微焦点X射线检测装备应用解析
开管微焦点X射线源如何突破闭管技术局限,实现亚高精度无损检测,为半导体封测、汽车电子、航天军工等领域提供专业检测方案
电子制造技术向更高集成度、更小尺寸方向发展,传统X射线检测设备在精度上面临严峻挑战。当半导体封装间距缩小至微米级甚至亚微米级时,闭管X射线源由于物理结构限制,其焦点尺寸通常在几微米以上,难以满足超精细结构的成像需求。开管微焦点X射线源凭借其独特的技术优势,成为高端精密检测领域的核心技术突破点。
开管微焦点X射线源核心技术优势

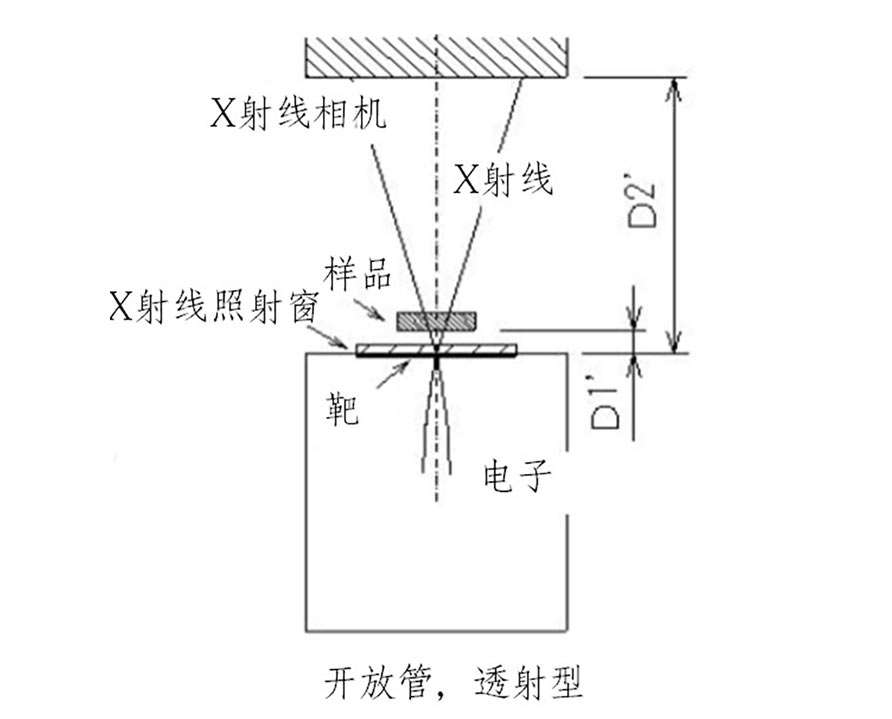

开管微焦点X射线源作为精密X射线检测装备的核心器件,其技术架构与闭管式存在本质差异。开放式电子枪设计允许更精确的电子束控制,配合先进的电磁聚焦系统,能够将X射线焦点尺寸压缩至亚微米级别,为纳米级检测提供物理基础。
-
更高的管电压输出能力
开管结构允许施加更高的加速电压,通常可达160kV以上,提升X射线穿透能力,适用于高密度材料和多层结构检测。这对于检测厚度较大的汽车电子组件或多层PCB板至关重要。
-
极小的焦点尺寸
通过精密电磁透镜系统,开管微焦点X射线源可实现<1μm的焦点尺寸,部分高端设备甚至达到纳米级。微小的焦点尺寸是实现高分辨率成像的决定性因素,直接影响检测系统的细节分辨能力。
-
更大的射线锥角
开管设计的几何构型优化使得X射线锥角可达120°或更大,配合几何放大原理,在保持高分辨率的同时扩大视野范围,提高检测效率。大锥角设计特别适合大尺寸样品的快速扫描。
-
更高的光学放大倍数
基于射线几何放大原理,开管微焦点系统可实现数千倍的几何放大,无需依赖复杂的光学系统即可获得超高分辨率图像。这种非接触式放大方式避免了传统光学放大的像差问题。
核心应用领域与检测能力
开管微焦点X射线检测装备已成为多个高精密制造领域的标准检测工具,其应用范围涵盖从消费电子到航天国防的广泛领域。
可穿戴电子与汽车电子检测
可穿戴设备如智能手表、健康监测器等产品追求极致小型化,内部电路板层数多、组件密集。开管微焦点X射线系统能够清晰呈现0.3mm间距BGA焊球内部空洞、微裂纹等缺陷。汽车电子如ADAS传感器、动力电池管理系统等对可靠性要求极高,X射线检测可发现肉眼不可见的焊接缺陷、内部断线等隐患。
半导体先进封装检测
随着芯片封装向2.5D/3D堆叠、扇出型封装(Fan-out)、晶圆级封装(WLCSP)等先进工艺演进,封装层数增加、互连节点密度激增。开管微焦点系统能够穿透多层结构,检测硅通孔(TSV)填充质量、微凸点(Micro-bump)对准精度、底部填充(Underfill)空洞率等关键参数,检测精度可达亚微米级。
航天军工高可靠性检测
航天卫星主控板、导弹制导系统、雷达射频模块等军工电子对可靠性要求达到99.9999%以上。开管微焦点X射线能够实现100%无损检测,发现焊点内部微裂纹、元器件内部断线、封装分层等潜在失效风险。同时可检测加固结构、屏蔽层完整性等特殊军工需求。
开管与闭管技术指标对比
以下对比清晰展示开管微焦点X射线源相对于传统闭管技术的性能优势:
| 技术参数 | 闭管X射线源 | 开管微焦点X射线源 |
|---|---|---|
| 焦点尺寸 | 3-5μm | <1μm(可达0.3μm) |
| 最大管电压 | 130kV | 160kV-225kV |
| 射线锥角 | 40°-60° | 120°-160° |
| 几何放大倍数 | 500-1000× | 2000-5000× |
| 分辨率 | 2-3μm | <0.5μm |
| 适用检测精度 | 常规SMT、DIP | 先进封装、微纳米级检测 |
实际检测效果图展示

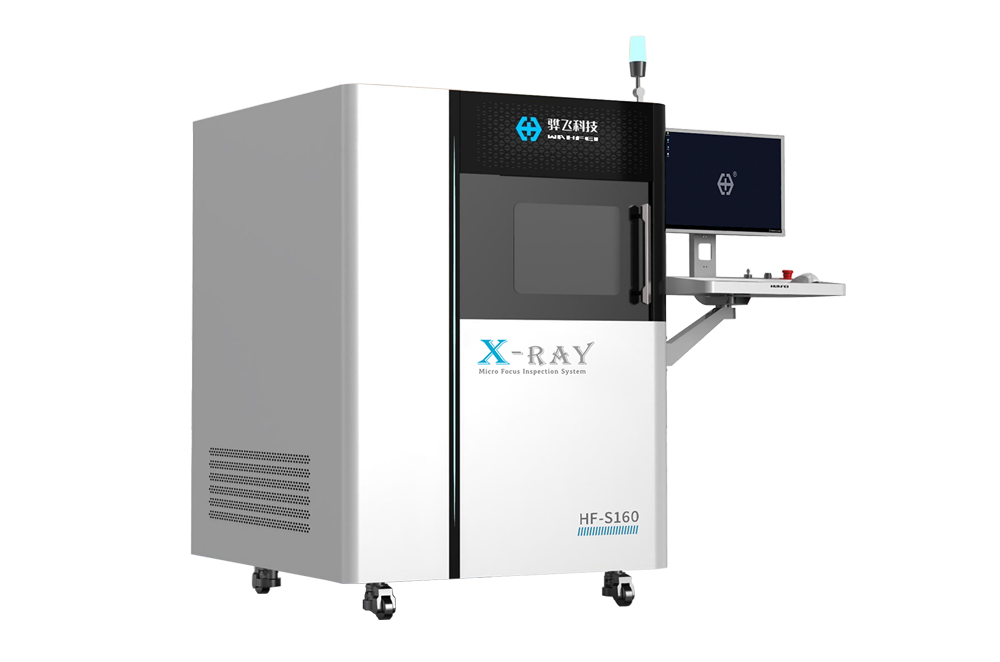

以下为使用骅飞科技开管微焦点X射线检测装备获得的真实检测图像,清晰展现了设备在不同应用场景下的成像能力和缺陷识别精度。

电子组件内部结构检测

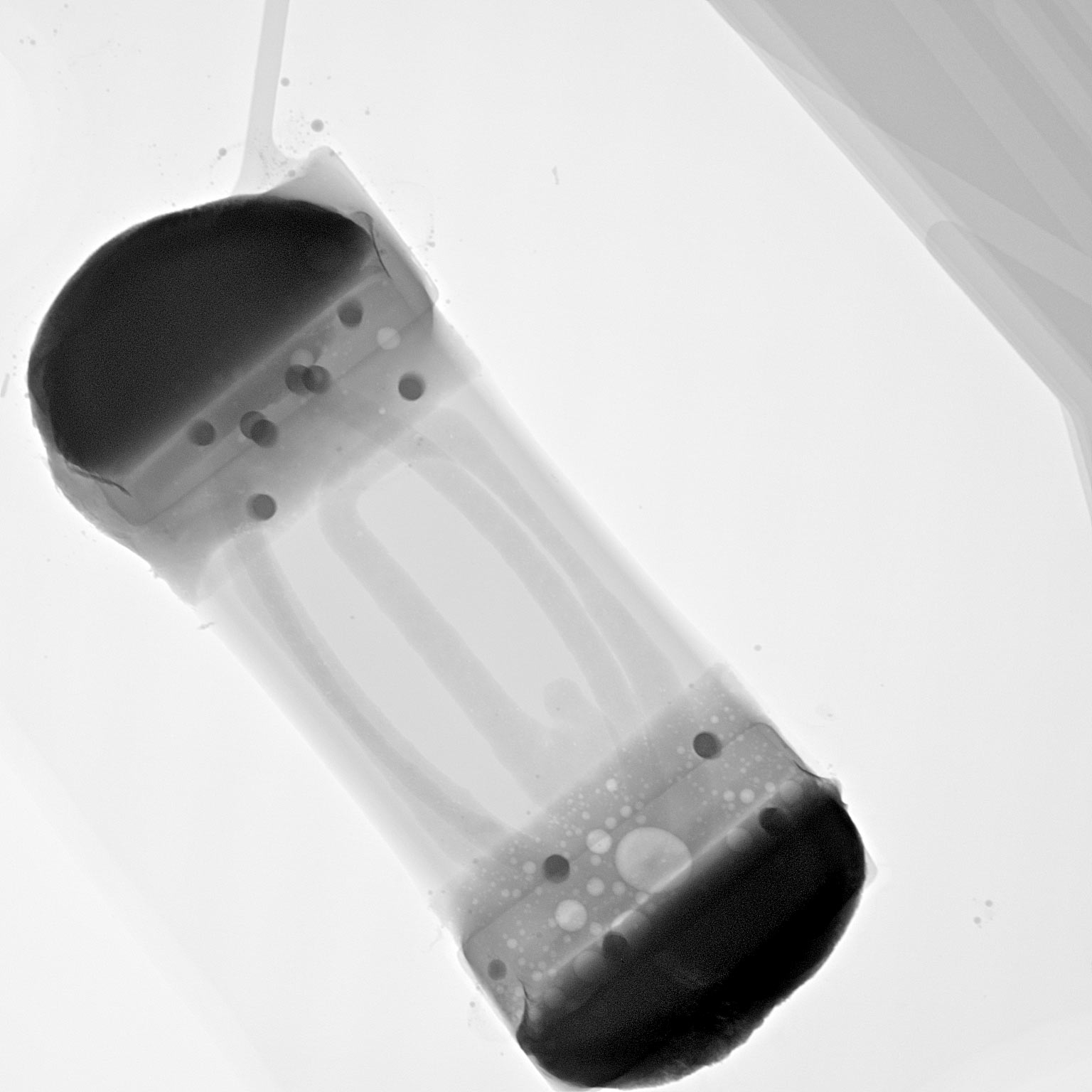

微型元器件精密检测

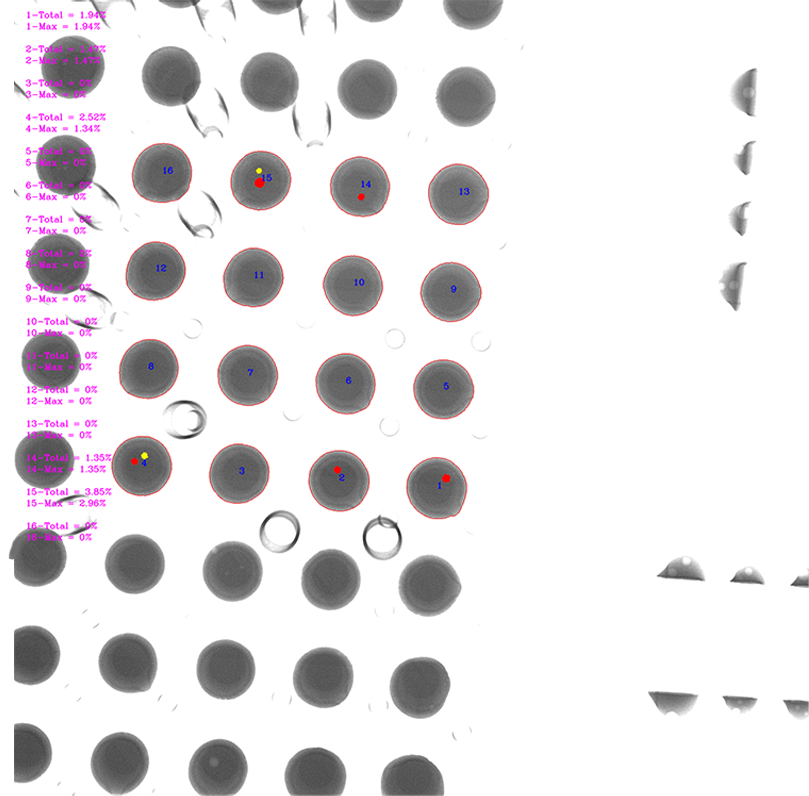

焊点空洞率定量分析
专业检测流程与质量判定
标准化检测流程
开管微焦点X射线检测遵循严格的操作规范,确保检测结果的可重复性和准确性:
样品准备:根据样品尺寸和材质选择合适的固定夹具,确保检测过程中样品位置稳定。对于静电敏感器件(ESD)需采取防静电措施。
参数设置:依据样品厚度、密度和检测目标设定管电压(通常80kV-160kV)、管电流(50μA-300μA)及曝光时间。高密度材料需提高管电压以增强穿透力。
图像采集:利用高灵敏度平板探测器或CCD相机采集X射线透射图像。通过调整样品与射线源、探测器的距离实现最优几何放大倍数,一般放大倍数设定在500×-3000×之间。
图像分析:运用专业图像处理软件进行灰度调整、降噪处理和缺陷识别。对于焊点检测,软件可自动测量空洞面积、位置并计算空洞率;对于半导体封装,可测量焊球直径、间距偏差等关键尺寸。
质量判定标准
X射线检测结果判定通常参考以下国际标准:
IPC-A-610标准:针对电子组装的可接受性标准,规定了不同等级产品(Class 1/2/3)的焊点空洞率上限。例如Class 3(高可靠性产品)要求BGA焊点空洞率不超过25%。
JEDEC标准:半导体封装测试标准,对芯片封装的分层、裂纹、空洞等缺陷有明确规定。例如JESD22-B117规定了倒装芯片底部填充层的空洞率限值。
客户定制标准:航天军工等特殊领域往往有更严格的内部标准,例如要求焊点空洞率不超过10%,且单个空洞不得大于焊点面积的5%。
发展与展望
随着制造技术持续向纳米级尺度发展,开管微焦点X射线检测技术也在不断演进:
更高分辨率:新一代开管微焦点源通过优化电磁透镜设计和改进靶材料,焦点尺寸已突破0.2μm,理论上可达到100nm级别,接近同步辐射光源的成像能力。
智能化检测:结合深度学习算法,系统可自动识别多达数十种缺陷类型,包括空洞、虚焊、错位、桥接、润湿不良等,并给出置信度评分。AI辅助检测可将人工判图时间缩短80%以上。
三维CT成像:通过多角度旋转扫描和计算机断层重建技术,可获得样品的三维立体结构。3D X-ray CT技术能够精确定位内部缺陷的空间坐标,对于复杂三维封装结构的失效分析具有重要价值。
在线实时检测:开管微焦点系统正在向生产线集成化方向发展,实现SMT产线的在线100%检测。配合高速机械传送系统和实时图像处理,单台设备检测速度可达每小时3000+组件。
设备选型与采购建议
选择开管微焦点X射线检测装备时,需要综合考虑以下关键因素:
检测精度需求:明确待检测对象的最小特征尺寸。如检测0.4mm间距BGA,建议选择焦点≤1μm的设备;检测先进封装如50μm间距微凸点,则需要焦点≤0.5μm的高端系统。
样品尺寸范围:考虑最大样品尺寸和重量。大型汽车电子模块可能需要500mm×500mm工作台和50kg承重能力。
穿透能力要求:根据样品材质和厚度选择管电压。铝基板、铜基板等高密度材料需要160kV以上管电压;对于多层PCB(>8层)检测,建议选用225kV超高压系统。
检测效率:生产线应用需关注检测速度。配备高速探测器和多工位设计的设备可实现8秒/板的检测节拍,满足大批量生产需求。
软件功能:评估图像分析软件的自动化程度、缺陷库完善性、报告生成能力以及与MES系统的集成能力。
太长不看版
开管微焦点X射线检测技术凭借其卓越的分辨率、穿透力和成像质量,已成为高精密电子制造领域不可或缺的质量控制工具。从可穿戴设备、汽车电子到半导体先进封装、航天军工,开管微焦点系统以亚微米级检测精度守护产品质量和可靠性。
随着AI智能检测、3D CT成像和在线实时检测技术的融合应用,X射线检测装备正在向更高精度、更高效率、更智能化方向发展。选择合适的开管微焦点X射线检测系统,需要充分理解自身产品特性、质量标准要求以及未来技术演进趋势,以确保设备投资的长期价值。
