微焦点X射线检测设备应用在电子制造领域 | 完善SMT工艺流程
文章来源:骅飞科技X-Ray 发布时间: 2025-07-03

根据知名机构Prismark预测,2024年整体PCB市场产值为735.65亿美元,同比增长5.8%。未来,随着AI技术加速向终端设备渗透,全球AI端侧产品的爆发将成为PCB行业结构性升级的重要推手。根据Prismark数据,2025年至2029年之间,全球PCB行业产值仍将以4.8%的年复合增长率成长,到2029年预计超过940亿美元。在 PCB 行业的发展势头良好的背景下,相应 SMT 贴装行业也同步发展,对 X 射线检测设备的需求同步上升,X 射线检测设备的潜在市场容量有望进一步增长。

SMT 是指贴片式元器件装焊在印刷电路板表面上的一种技术。与传统通孔组装技术相比,该技术具有组装密度高、产品体积小(体积缩小 40%~60%)、重量轻(重量减轻 60%~80%)、可靠性高、抗振能力强、易于实现自动化等优点。

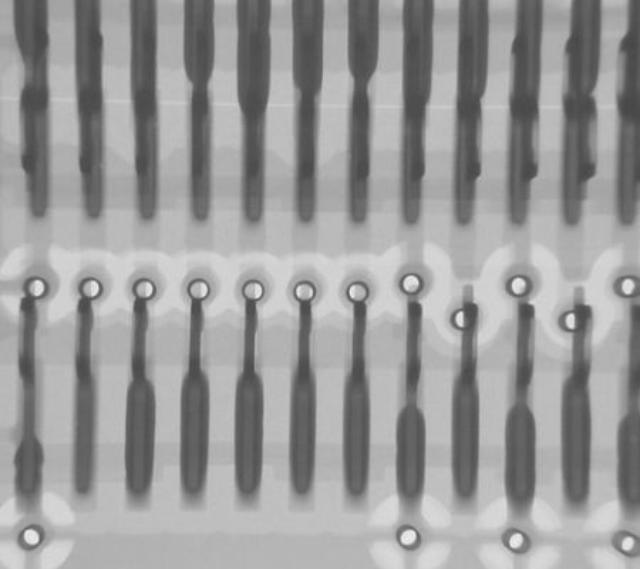

SMT连接件检测

在电子制造 X 射线检测领域,微焦点 X 射线检测设备能够通过非破坏性方式检测PCB内部结构,发现如虚焊、桥连、焊料不足等缺陷,特别适用于BGA和CSP等高密度封装。设备类型包括在线式(如AXI)和离线式(如MXI和CT系统),分别用于实时生产线检测和详细分析。

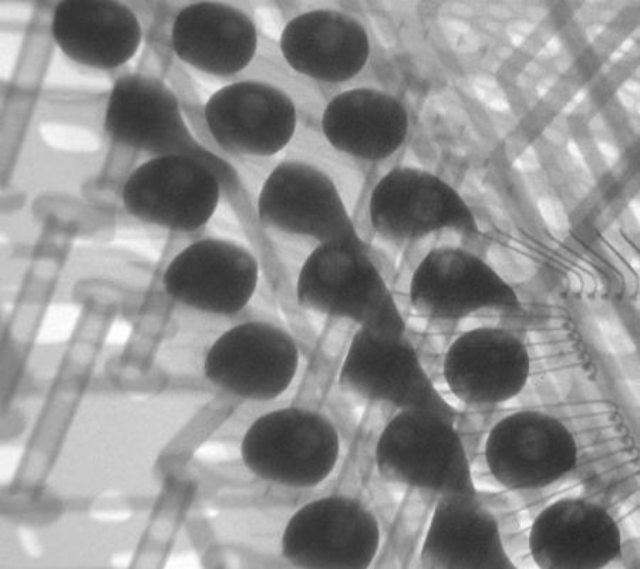

BGA检测
  • 在线式检测设备:如自动化X射线检测(AXI)系统,集成在生产线中,实时检测PCB的焊点质量和元件位置。AXI系统使用高分辨率X射线成像,自动识别焊点中的空洞、桥接和不足,适合大规模生产环境。
  • 离线式检测设备:如手动X射线检测(MXI)系统和计算机断层扫描(CT)X射线系统,用于对关键部位进行详细检查。MXI系统提供高倍放大的图像,允许操作员识别细微缺陷,而CT系统则可以提供三维图像,精确分析复杂结构的内部缺陷。

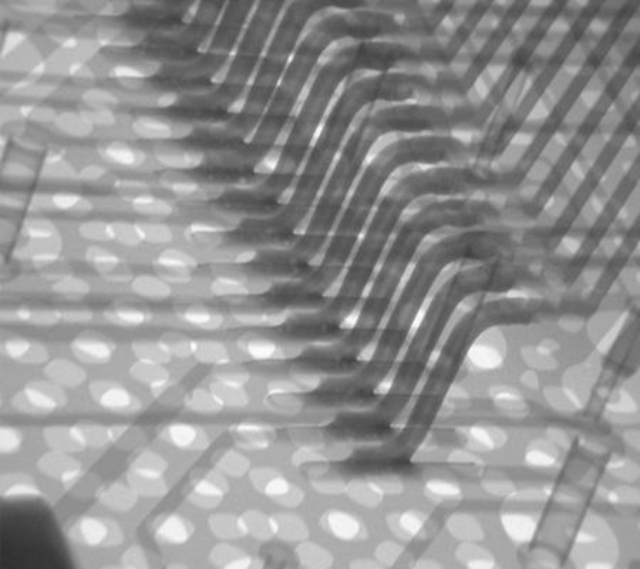

QFP焊接检测

这些设备不仅可以检测表面缺陷,还能深入到PCB的内部层,识别肉眼或传统方法无法发现的故障。例如,CT系统通过三维成像,可以验证元件放置的准确性,检测多层PCB中的断裂走线或隐藏缺陷。这有效检验了 PCB 中 BGA、CSP 等封装工艺的焊接缺陷,为 SMT 表面贴装行业提供了一站式的检验方式,完善了SMT 工艺流程,提高了对质量的判定。

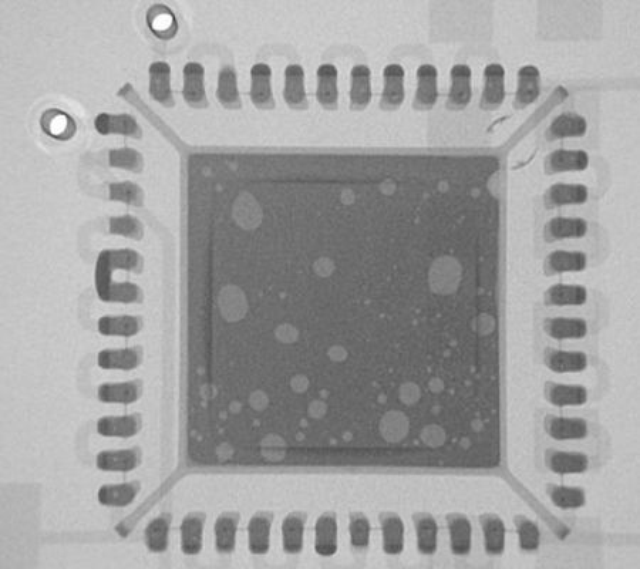

QFN检测
x-ray检测桥接

技术优势与应用场景

X射线检测设备在SMT行业中的应用带来了多方面的优势。它通过非破坏性检测确保了电子产品的可靠性和质量,避免了因拆解导致的额外成本。其次,它能够实时反馈生产过程中的缺陷信息,帮助优化工艺流程,减少返工和报废,从而降低生产成本。另外它支持高密度封装如BGACSP的检测,确保了复杂电子产品的质量。

具体应用场景包括:

  • 焊点质量检测:检测焊点中的空洞、裂纹、不足等,确保焊接可靠性。
  • 元件放置验证:确认BGA、QFP等高密度元件的正确位置,避免错位或漏装。
  • 内部缺陷识别:发现PCB内部层的断裂走线或隐藏缺陷,如短路、开路等。

这些应用场景在航空航天、汽车、医疗电子等领域尤为重要,因其对电子产品的可靠性要求极高。X射线检测设备通过提供高精度检测,满足了这些行业的严格标准。

骅飞科技,专业从事离线与在线X-Ray检测设备的研发,生产与销售。合作开始前,就为您提供免费的样品检测服务。
