印刷>印刷是道开胃菜,与印刷厂的油墨印刷不同,这里的印刷是指丝网印刷或钢网印刷,是将锡膏或贴片胶漏到PCB的焊盘上,为元器件的焊接做准备;
点胶> 将胶水滴在PCB的固定位置,主要作用是将元器件固定在PCB上。方便接下来的贴装作业;
贴装>这应该是重头戏了,其主要用于将元器件精确的贴装在某个位置,如PCB的某预定位置;
固化> 其作用是熔化贴片胶,使表面贴装元件和PCB板能牢固地粘接在一起;
回流焊>其作用是熔化锡膏,使表面贴装元件和PCB板牢固地粘接在一起;
清洗>其作用是去除组装好的PCB板上的助焊剂等对人体有害的焊接残留物;

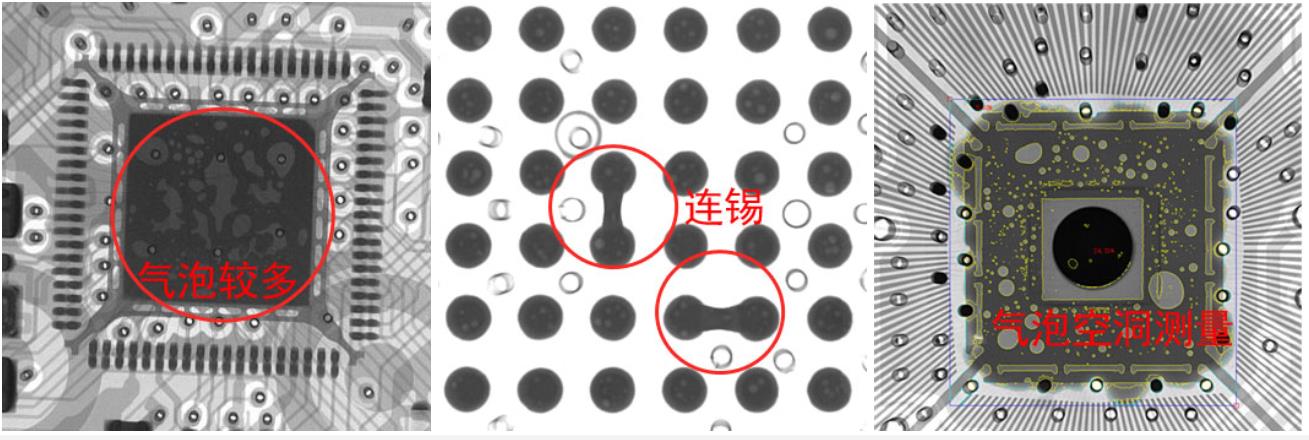

到这里应该算是完成了贴装的整个流程了,剩下的也是非常重要的一道工序,检测,检测有AOI外观检测和X-RAY内部检测,外观检测主要检测外观瑕疵,而X-RAY主要检查产品内部是否存在异常,比如锡球气泡空洞,这里可以选用在线X-RAY检测设备或离线X-RAY检测设备,在线式X-RAY检测设备可以直接用于生产线对接作业台,减少不必要的作业员,机器全自动完成整个作业。
检查>其作用是对已完成上述工艺作业流程的产品进行检测,以确定产品是否存在不良,若存在不良,则需要返工;
