在电子制造领域，产品质量始终是企业竞争力的核心。先进的X-ray检测设备正悄然改变这一切。凭借先进的2D与3D检测手段，这种技术能够实时捕捉印刷电路板和各类电子元件中微小的缺陷，确保每一件产品都符合严格的品质要求。

高精度的检测不仅仅是为了找出明显的瑕疵，还能提前识别诸如BGA空洞、焊球吸锡以及元件对位偏差等隐患。这些问题往往在初期难以察觉，但一旦遗漏，将可能引发连接不良、短路甚至整机失效。通过精确的数据分析，例如空洞率计算和通孔填充检测，企业可以在生产初期就掌握产品内在状况，从而采取针对性改进措施，降低返修和返工的风险。

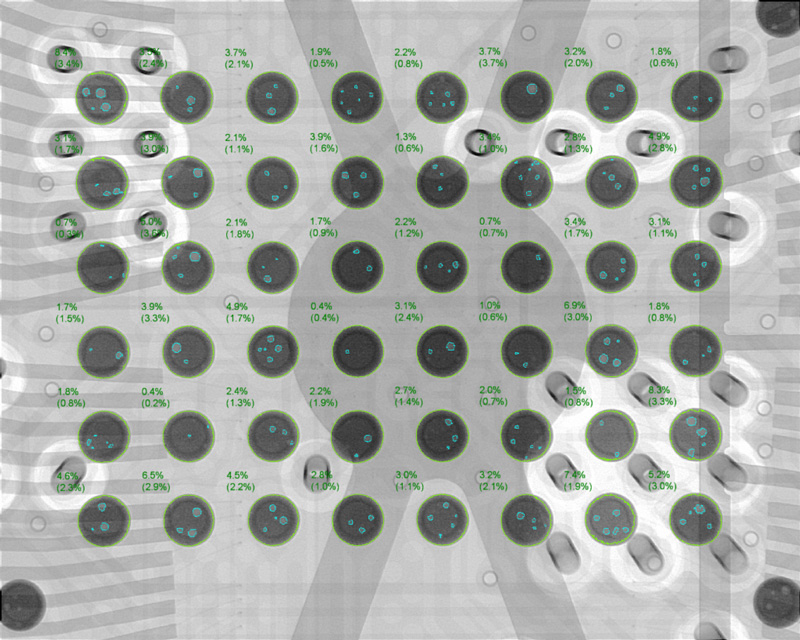

【↑ void-calculation空洞率计算】

技术的进步使得检测过程更加透明和高效。骅飞先进的X-ray技术能够从二维切片中重构出清晰的三维影像，使工程师可以直观地观察到元件内部结构。

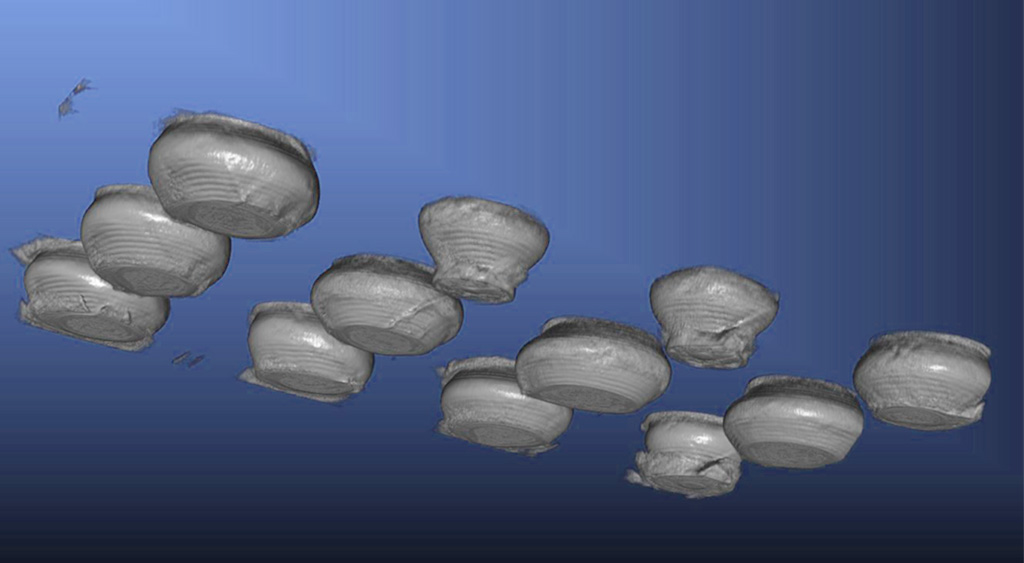

【↑ BGA-空洞分析-void-analysis】

另一方面，针对焊料填充不足等常见问题，X-ray检测同样展现出无可比拟的优势。通过对焊接区域的详细扫描，检测系统能够迅速发现通孔焊接中的隐患，帮助企业及时调整工艺，确保每一道焊接环节都经得起考验。这样的精准检测，不仅维护了产品的功能性，也为企业赢得了市场信誉和用户信赖。

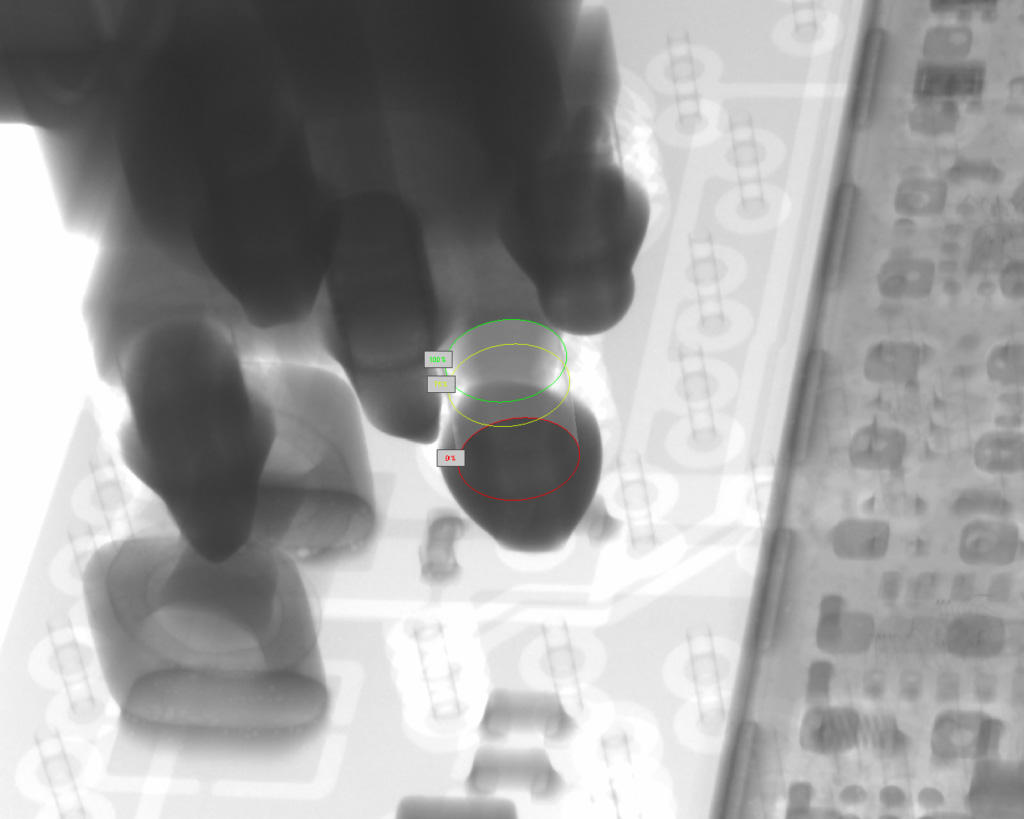

【↑ Solder-Fill-焊料填充不足X-ray检测图】

在这一系列检测过程中，企业可以借助高分辨率的三维成像技术，对通孔区域进行细致分析。无论是焊接缺陷还是微小裂纹，都能在第一时间被捕捉到。这种技术的应用，不仅为产品的稳定性提供了保障，也为企业后续的技术改进和质量提升提供了数据支持。

【↑ 通孔（Through-Hole）焊接的X射线三维分析图】

凭借这些领先的检测手段，电子制造企业能够在竞争激烈的市场中稳占先机。精准的数据反馈和实时的质量监控，为每个环节提供了科学依据，助力企业在产品研发和生产过程中实现持续优化。对于那些追求高品质、高可靠性的制造企业而言，采用先进的X-ray检测设备无疑是一条降低风险、节约成本的明智之路。
