工业CT工作原理

电子计算机断层摄影(Computed tomography，简称CT)是近十年来发展迅速的电子计算机和X射线相结合的一项新颖的诊断新技术。

其原理是基于从多个投影数据应用计算机重建图像的一种方法，现代断层成像过程中仅仅采集通过特定剖面(被检测对象的薄层，或称为切片)的投影数据，用来重建该剖面的图像，因此也就从根本上消除了传统断层成像的“焦平面”以外其他结构对感兴趣剖面的干扰，“焦平面”内结构的对比度得到了明显的增强；同时断层图像中图像强度(灰度)数值能真正与被检对象材料的辐射密度产生对应的关系，发现被检对象内部辐射密度的微小变化。
工业CT工作示意图

工业CT机一般由射线源、机械扫描系统、探测器系统、计算机系统和屏蔽设施等部分组成，其工作示意图如上图所示。射线源提供CT扫描成像的能量线束用以穿透试件，根据射线在试件内的衰减情况实现以各点的衰减系数表征的CT图象重建。

与射线源紧密相关的直准器用以将射线源发出的锥形射线束处理成扇形射束。机械扫描系统实现CT扫描时试件的旋转或平移，以及射线源、试件、探测器空间位置的调整。探测器系统用来接收穿过试件的射线信号，经放大和模数转换后送进计算机进行图象重建。计算机系统用于扫描过程控制、参数调整，完成图象重建、显示及处理等。屏蔽设施用于射线安全防护，一般小型设备自带屏蔽设施。

该设备自带屏蔽体，待检工件可以通过装载门放入屏蔽体内进行检测，装载门采用手动方式关闭，关闭后无法直接打开，可通过辐射屏蔽柜前面的一个开关阀及操作面板解锁后才能打开，人员不能进入屏蔽体内部。

操作人员放置好工件、关闭好装载门、设置好检测参数后，设备可自动完成分析测试工作，自动保存分析数据。X射线出束期间，操作人员一般位于距离装载门约1m的操作位，出束期间无需人员干预。操作人员离开现场时将关闭CT室门，CT室门设有门禁，只有授权人员才能进入。

X射线管下方有一个样品台，可自由移动，待检工件放在样品台上后，可通过控制面板调节机械转盘至合适位置。X射线透过待检工件后由探测器接收，然后再由重构软件进行图像重建，以得到可视化的内部结构等信息。

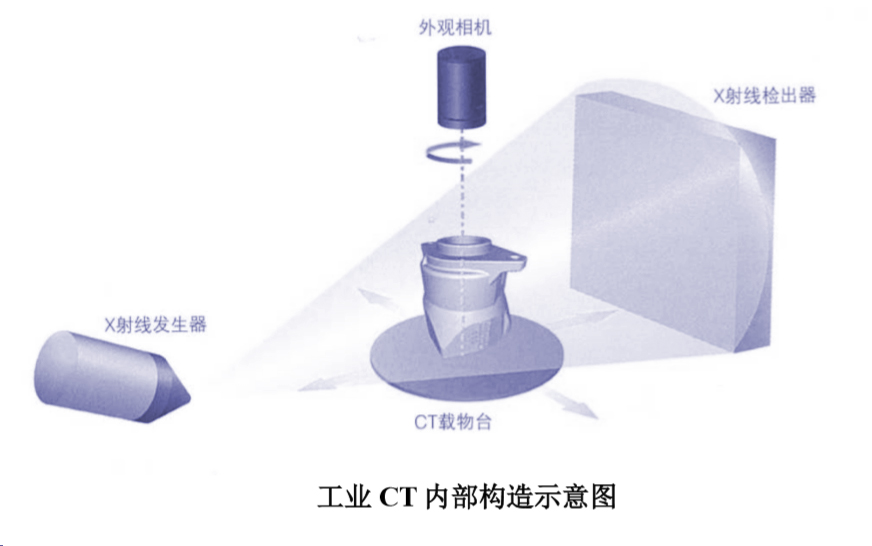

工业CT内部结构示意图

在扫描过程中工件在转台进行360度旋转，以获取零件每个位置的2D图像，在获取360度零件不同位置的2D图片后，进行3D重构，得到工件的3D内部结构图。

在现代制造业中，产品的质量和可靠性尤为关键，尤其在半导体、电子制造和新能源电池等领域，精密零部件的内部结构和微小缺陷可能直接影响产品性能与安全性。工业CT检测设备应运而生，成为帮助企业提升质量把控的重要工具。

工业CT检测设备的核心优势

工业CT检测设备利用X射线穿透材料并对其内部结构进行成像，以获取精确的三维图像。这种成像方式具有独特优势，不仅能检测工件的外观，还能对内部缺陷进行无损检测。从质量控制的角度来说来说，工业CT检测能够精准发现和定位诸如气孔、裂纹、焊接缺陷等，确保产品在出厂前符合高标准要求。

如何运用工业CT检测提升产品品质？

1.精准发现微小缺陷

工业CT通过旋转扫描和X射线重建图像，可以360度全面呈现工件的内部结构。特别是在多层电子产品和复杂结构的零件检测中，CT成像能够清晰显示材料内部的密度变化，识别气孔、裂纹等微小缺陷，这些是传统检测方式难以探测到的。

2.自动化流程减少人工干预，提升检测效率

工业CT检测设备通常配备自动扫描与图像重建系统。在检测时，操作人员只需将待测工件放置在样品台上，设置好参数，设备便可自动完成扫描、分析和数据保存工作。这样的自动化流程大大减少了人工干预，降低了人为误差的风险，并显著提高了检测效率。

3.多维度检测满足多样化检测需求

工业CT检测设备不仅适用于单一层面的2D图像采集，还能通过3D重构获取零件的全方位三维信息。这对于汽车零部件制造、新能源电池检测等对精度和稳定性有高要求的行业尤为重要。3D图像能够为企业提供工件内部更全面的结构信息，便于做出精确的质量评估。

工业CT检测设备如何助力不同行业？

电子制造业

在电子器件的封装过程中，焊接点、微小气孔及异物都可能影响电路板的稳定性。工业CT检测能够快速识别并定位这些潜在问题，避免不良品流入市场，从而保障产品的一致性。

汽车制造领域

工业CT检测设备广泛应用于汽车关键零部件的检测，如铝铸件、发动机气缸、涡轮叶片等。通过对零件的内部结构进行细致成像，CT技术能够帮助制造商更好地控制产品质量，确保安全和可靠。延伸阅读：如何选择靠谱的工业CT检测设备厂家？

新能源电池检测

在新能源电池的生产中，电池的内部结构及材料均匀性直接关系到电池的性能和寿命。工业CT检测设备可以对电池内的电极、隔膜等部位进行无损检测，为优化电池结构和延长寿命提供支持。

X射线实时成像系统设备CT检测效果图

选择工业CT检测设备时应关注的要点

在选择工业CT检测设备时，企业应考虑设备的分辨率、检测速度、成像质量和自动化程度等关键指标，以便能够满足特定行业的检测需求。同时，操作简便性和安全性也是选购设备时的重要考量。

工业CT检测设备为制造业提供了先进的无损检测手段，不仅能够提升产品的整体质量，还能帮助企业在竞争激烈的市场中树立优质形象。无论是在电子制造还是汽车和新能源电池领域，工业CT检测设备都是保障产品质量的核心利器，为企业的高质量发展提供可靠支持。
