谈一谈骅飞为某上市企业定制的XRAY在线检查机
说起这款在线XRAY检查机,确实有许多可以聊一聊的,首先弥补了过去离线作业效率低、无法全检的不足,通过使用x-ray在线检查机对接流水线,可以将产品从产线无缝对接流入到XRAY检查机主体内完成相关检测作业,无需人工干预。

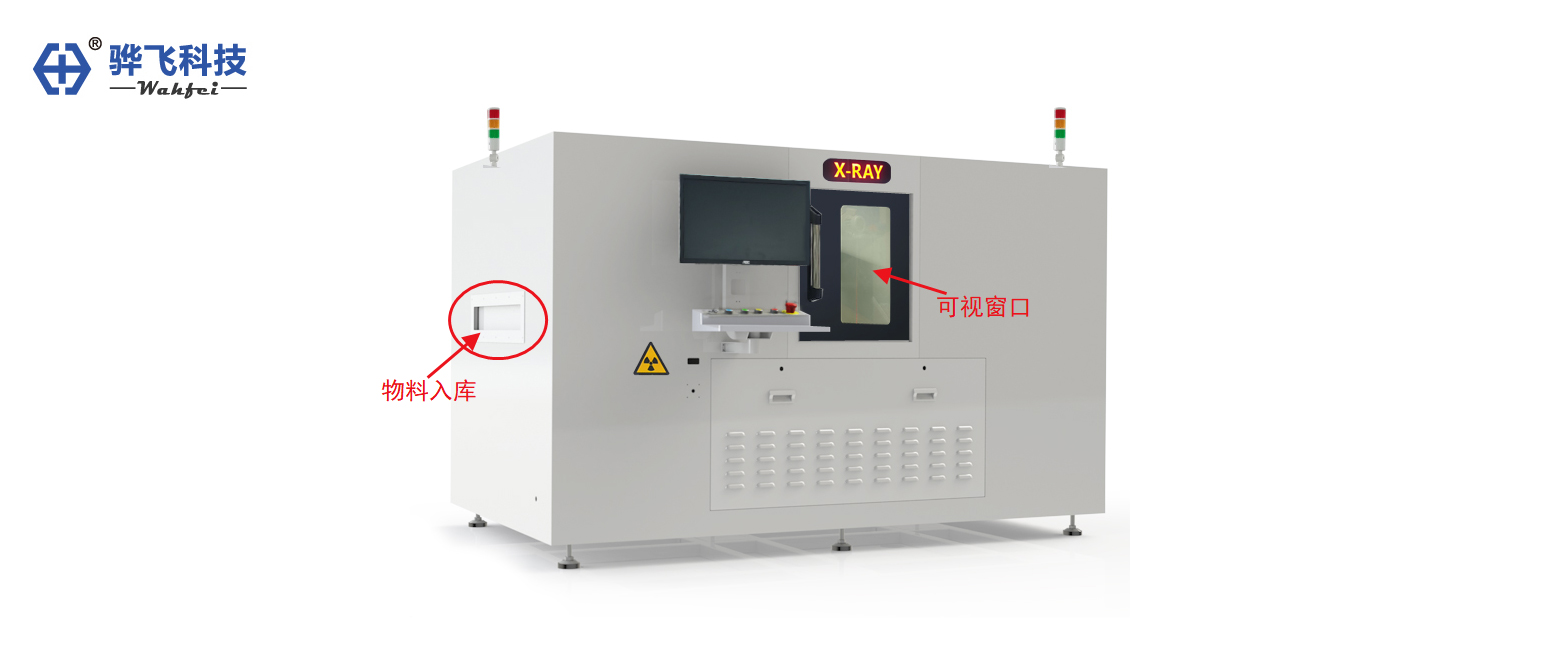

如上图所示XRAY检测机主体左侧的入料口,可以直接与产线连接,传送带将生产加工完成的产品流入主体内,由主体完成检测作业,随后流出,由于每个客户的需求不同,X-RAY在功能配置上会存在一定的区别,本次我们主要讲讲目前这款设备的作业流程。
上图差不多可以清楚的表现出该X-RAY在线检查机的作业过程。
- 导入产品信息:客户在操作设备时,将产品的焊接点位的坐标信息(位置信息)导入,方便检测时X-RAY的定位检测;
- 左侧上料接驳台:加工完成后的产品流入主体内,这一步没有作业,单纯的将产品送入主体;
- X-RAY检查机主体:此时产品已进入主体内,读码器对产品编码进行读取识别后,X射线源移动至需要检测的点位,此时的点位信息由第一步的导入数据决定,在检测过程中不仅会对焊点检测,而且还会测量焊点气泡大小,若超过设定值则被软件定义为不良品;
- NG打标接驳台:NG打标接驳台主要承接的是不良品打标,即对不良品粘贴标记,方便作业员能快速的知道异常产品,避免混肴良品与不良品;
在线式X-RAY检测设备,多属于定制类,没有标准机,这主要还是在针对不同产品、不同需求时需要做出不同的指令,而每个指令产生的行为都对应着不同的功能,所以在价格上也会有所区别。
