说到X射线源,就离不开滨松这家日本公司,可以说目前国内绝大部分的XRAY检测设备制造商采用的就是日本滨松的射线源,就目前国内外的光管来说,滨松确实有其很大的优势,性能稳定持久就是其最大的卖点。
今天我们主要来聊聊X射线源的工作原理。

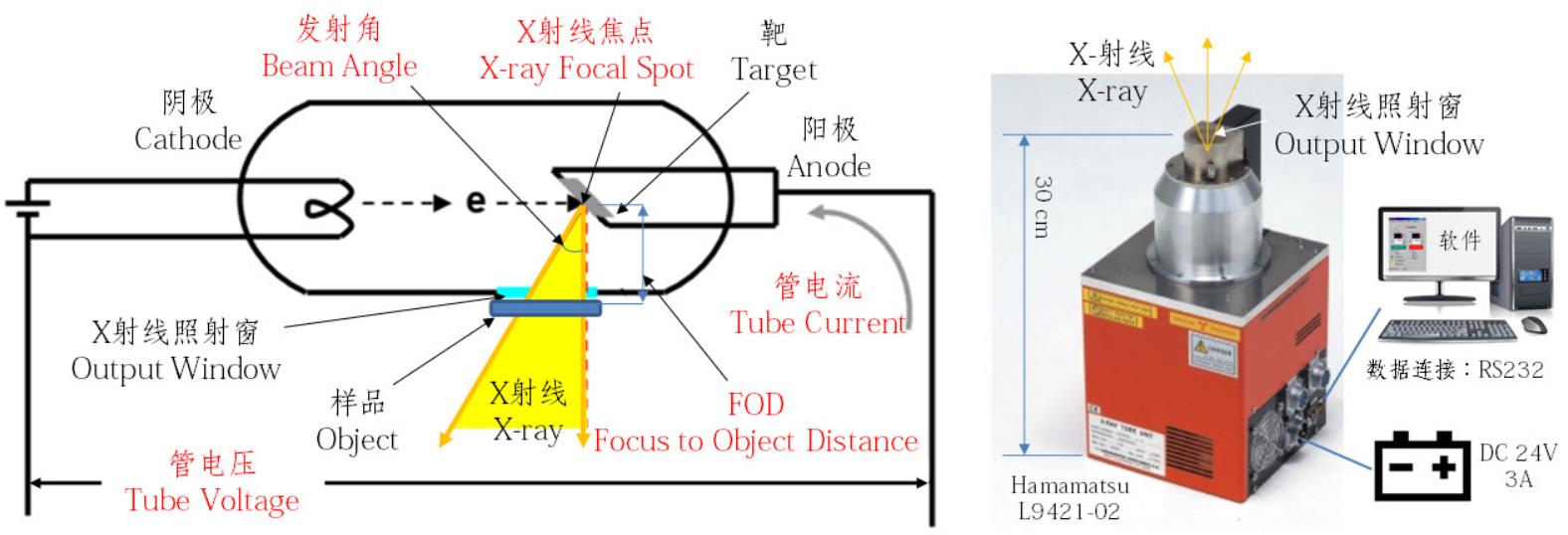

在X射线管内,阴极电子在高电压的磁场作用下加速运动,撞击到阳极靶材,将其动能传递给靶材上的原子,这其中约1%的能量被转化成X射线释放出来,这里我们把阴极发射的电子聚焦到靶材上的点称之为X射线焦点,X射线就是从这个焦点以某个角度射出。如下图,我们可以清楚的看到X射线源的工作过程。
在X射线源作业过程中,电压是由作业员调节的,如在操作常用的XRAY检测设备时,电压范围在0KV~130KV,对于普通的材质检测,一般90KV以下即可,而对于密度大或者厚度大的物体检测时,电压可能会打到100以上,电压越高,磁场的作用力也会越大,阴极电子的加速也会更大,进而影响释放出来的X射线也就越强,至于具体需要多大的电压,这个需要根据产品做定性分析的,在无损检测过程中,产品的密度与厚度都会对电压大小有一定的影响,后面我们会讲到,密度越大的物体需要更强的X射线才能穿透,甚至穿不透,如铅金属,甚至是薄金属铅,X射线都难以穿透,需要高电压,同样对于厚度过大的物质如果密度大也可能穿不透。
