X-ray检测设备在芯片封装中的关键应用
文章来源:骅飞科技XRAY 发布时间: 2024-09-05

在现代电子制造领域,芯片封装的质量直接影响产品的整体性能和可靠性。为了确保芯片封装的高质量,X-ray检测设备成为不可或缺的工具。本文将探讨X-ray检测设备在芯片封装中的应用,并为相关需求方提供有价值的信息,做出明智的决策。

X-ray检测设备的核心功能

X-ray检测设备通过非破坏性的方法,深入分析芯片封装内部的结构和缺陷。其主要功能包括:

  • 缺陷检测:识别内部裂缝、气泡和焊点不良等缺陷。
  • 组件分析:精确测量各组件的尺寸,确保符合设计规范。
  • 材料检测:评估封装材料的一致性和完整性。

芯片封装中X-ray检测的优势

1. 提高产品可靠性

X-ray检测设备能够发现肉眼无法察觉的微小缺陷,从而提高芯片封装的整体可靠性。这对于需要高稳定性的行业尤为重要,如航空航天和医疗设备。

2. 增强质量控制

通过X-ray检测,企业可以在生产过程中实时监控封装质量,及时发现并纠正问题,减少不合格产品的数量。

3. 降低成本

虽然X-ray检测设备的初始投资较高,但其能够显著降低由于缺陷导致的返工和产品召回成本,从而在长期中节约资金。

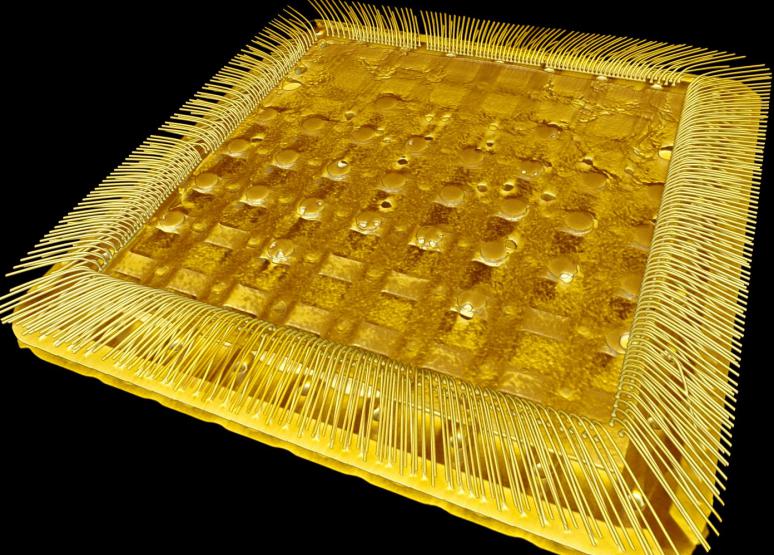

xray检测设备在芯片封装的应用

选择X-ray检测设备的关键因素

在选择X-ray检测设备时,应该考虑以下几个方面:

  • 分辨率:高分辨率设备能够检测更细微的缺陷。
  • 速度:检测速度影响生产效率,选择能够满足生产需求的设备。
  • 软件功能:强大的软件可以提供更全面的分析和报告。

实施X-ray检测的最佳实践

为了充分发挥X-ray检测设备的作用,应遵循以下最佳实践:

  • 定期校准设备:确保检测结果的准确性。
  • 培训操作人员:操作人员的技能直接影响检测的效果。
  • 数据分析:利用检测数据进行趋势分析,持续优化生产工艺。

不同芯片封装类型的X-ray检测注意事项

在芯片封装领域,不同的封装类型需要不同的X-ray检测策略。以下是几种常见的封装类型及其特定的注意事项:

1. BGA(球栅阵列)

  • 注意事项:关注焊球完整性和空洞(Voids)。
  • 检测重点:焊球的形状和位置,确保焊接牢固。

2. CSP(芯片尺寸封装)

  • 注意事项:检测焊点的均匀性和间距。
  • 检测重点:监测微小焊点的连接情况,避免短路或断路。

3. QFN(无引脚扁平封装)

  • 注意事项:检查焊接面和热焊盘的完整性。
  • 检测重点:确保引脚无桥接和焊盘无翘起。

4. SOP(小外形封装)

  • 注意事项:关注引脚的平整度和焊接质量。
  • 检测重点:检测引脚间距和焊点的均匀性。

5. Flip-Chip(倒装芯片)

  • 注意事项:检测芯片与基板的连接完整性。
  • 检测重点:查看微凸点(Micro-bumps)的对齐和连接情况。

相关的xray生产厂家一般也会根据不同封装的特性,调整X-ray检测参数。持续反馈和改进:结合检测结果,优化工艺流程,减少缺陷的产生。并做好设备的不断升级工作:定期升级X-ray设备,以适应新型封装技术的发展。

X-ray检测设备在芯片封装中的应用,为企业提供了提高产品质量和生产效率的重要手段。通过选择合适的设备并采用最佳实践,企业可以在竞争激烈的市场中获得优势。而您在决策过程中,应综合考虑设备的技术指标、实际应用需求以及长期投资回报。这样才能确保X-ray检测设备真正为企业带来价值。
