X-ray检测机操作指南视频演示

X-ray检测技术是一种先进的无损检测方法，广泛应用于电子制造、汽车工业、航空航天等领域。通过X射线穿透物体的特性，能够检测内部缺陷、气泡、裂纹等问题，确保产品质量和可靠性。

正确的设备启动流程是确保检测精度和设备安全的关键步骤。以下是详细的操作流程：

• 开启设备电源：确认电源稳定，检查所有连接线缆，按下主电源开关
• 启动控制软件：等待系统完全启动后，打开专用检测软件
• 系统自检：软件会自动进行系统状态检查，确认各模块正常工作
• 开启X射线源：在软件中激活X射线发生器

重要提示：需等待15-30分钟预热时间，确保X射线输出稳定，预热过程中，X射线强度会逐渐达到标准输出水平，这对获得准确的检测结果至关重要。请耐心等待预热完成。

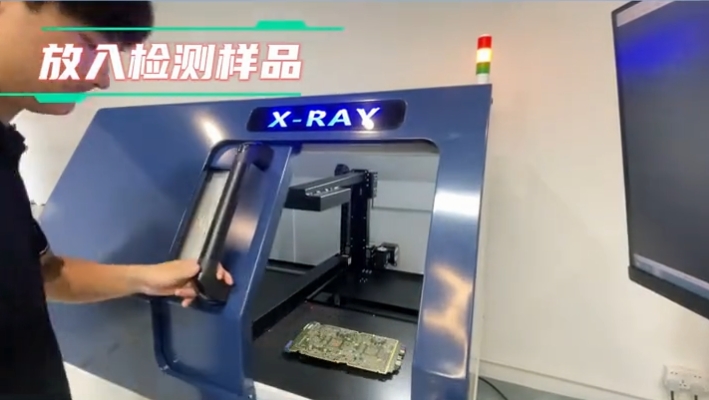

正确的样品放置是获得高质量检测图像的基础。以下是样品准备的详细步骤：

• 样品检查：确认被检测物品表面清洁，无异物附着
• 载物台准备：清洁载物台表面，确保无杂质干扰
• 样品放置：将样品平稳放置在载物台中央位置
• 初步定位：调整样品角度和位置，确保检测区域对准

专业建议：对于小型精密器件，建议使用专用夹具固定，避免检测过程中的微小移动影响图像质量。

X射线安全防护是操作过程中的重中之重：

• 关闭舱门：确保检测舱门完全关闭并锁定
• 安全指示灯：观察指示灯变为绿色，表示可以开始检测
• 区域清场：确认检测区域内无人员停留
• 防护检查：验证所有安全联锁装置正常工作
• 辐射监测：确认辐射泄漏监测系统正常运行

安全须知：只有在所有安全指示灯显示绿色状态时，才能进行X射线检测。如发现任何异常，应立即停止操作并联系技术支持。

现代X-ray检测机配备了多种智能检测工具，能够满足不同的检测需求：

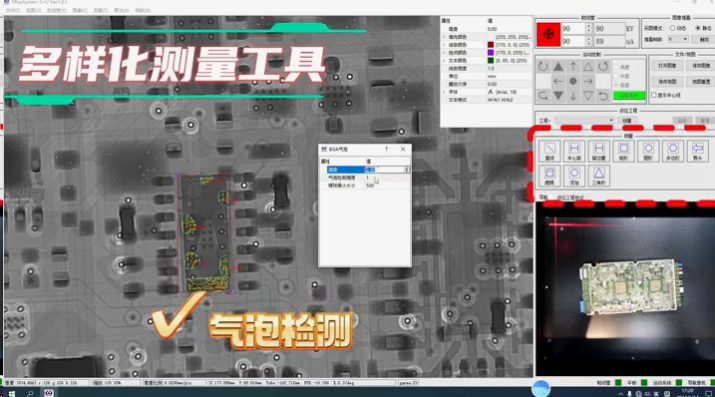

🔍 气泡检测功能

• 自动识别：软件自动识别和标记材料内部的气泡缺陷
• 尺寸测量：精确测量气泡的直径和体积
• 密度分析：分析气泡周围材料的密度变化
• 统计报告：生成详细的气泡分布统计报告

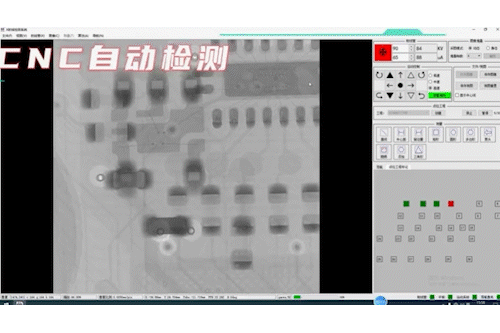

🤖 CNC自动检测系统

• 程序设定：预设检测路径和参数配置
• 自动运行：系统自动执行完整检测流程
• 多点检测：一次性完成多个关键点的检测
• 数据记录：自动记录和保存所有检测数据
• 报告生成：自动生成标准化检测报告

自动化优势：CNC自动检测不仅提高了检测效率，还确保了检测结果的一致性。

获得检测图像后，正确的结果分析是确保产品质量的关键环节：

• 图像质量评估：检查图像清晰度、对比度和分辨率
• 缺陷识别：识别和标记各种类型的内部缺陷
• 尺寸测量：使用内置工具精确测量缺陷尺寸
• 严重程度评级：根据标准对缺陷进行分级评估
• 数据记录：保存检测图像和分析结果
• 报告生成：制作详细的检测分析报告

质量标准：根据相关行业标准对检测结果进行评判，确保产品符合质量要求。

完成检测后的规范操作同样重要：

• 关闭X射线：停止X射线输出，确保辐射安全
• 取出样品：打开舱门，小心取出被检测物品
• 数据备份：将检测数据备份到安全存储位置
• 设备清洁：清洁载物台和舱体内部
• 状态记录：记录设备使用时间和状态信息
